带侧边开口的钣金折弯承载平台结构

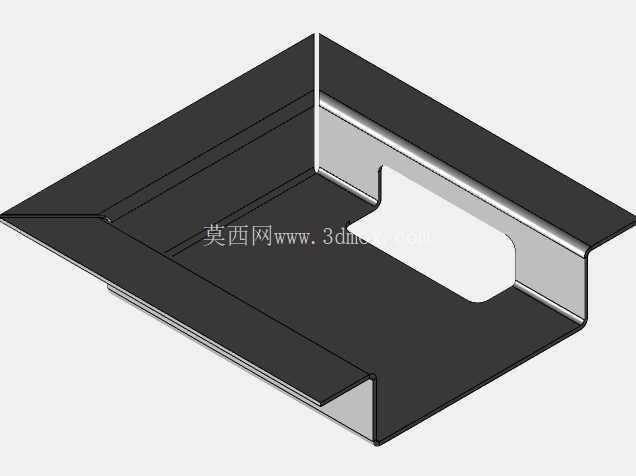

　　这类钣金折弯成型的承载平台，在轻载物料承托、设备内部走线避让、小型工位操作台面场景中应用十分广泛，常见于小型自动化生产线的工件中转工位、电气柜内部元件安装承托、轻型仓储的分层置物单元，相比型材焊接的平台结构，钣金一体折弯的构件加工工序更少，整体一致性更强，批量生产时的成本控制优势明显。从结构功能来看，平台主体采用单块钣金板料经多次折弯成型，三边向上翻折形成围边，可避免放置在台面上的小型工件、零散配件从侧边滑落，其中一侧围边开设的异形开口槽，主要用于避让穿过该位置的管线、传动杆件或是相邻构件的连接凸台，避免安装时出现结构干涉，无需在平台安装后额外进行现场切割修配，能有效提升现场装配的效率。

　　设计阶段首先要确认平台的额定承载需求，根据承载重量选定对应厚度的钣金板材，避免板材过薄导致台面中部受载后出现下凹变形，同时要核算折弯边的高度，围边高度既要满足防掉落的基本需求，也要控制在合理范围内，避免过高的围边妨碍工件取放或是占用过多的安装空间。开口槽的位置和尺寸需要匹配对应的避让对象，槽体边缘做了小圆弧过渡处理，既可以避免锐边划伤安装人员或是穿过的管线外皮，也能减少折弯和冲压加工时的应力集中，降低槽口位置出现开裂的风险。

　　平台底部的折边结构一方面可以提升整体的结构刚性，相当于在台面下方增加了加强筋结构，无需额外焊接加强筋就能提升台面的抗变形能力，另一方面折边上预留的安装孔位可以直接和下方的支撑框架、设备机架通过螺栓连接固定，不需要额外制作连接角码，减少装配时的零件数量。从安装边界来看，这类平台的外形尺寸需要适配安装位置的预留空间，安装孔的孔距要和下方支撑结构的安装位严格对应，避免出现孔位错位导致无法装配的问题，开口槽的位置要精准对准需要避让的构件，保证安装后相邻构件之间留有合理的间隙，既不会出现运动干涉，也不会因为间隙过大导致杂物从缝隙掉落。

　　实际生产中，这类钣金平台的折弯工序需要严格控制折弯角度和折弯半径，角度偏差过大会导致围边不垂直，既影响外观，也会导致和相邻构件拼接时出现缝隙，折弯半径要匹配板材厚度，避免折弯处出现开裂或是明显的压痕。平台表面可以根据使用场景做不同的表面处理，用于普通工业环境的可以做喷塑处理提升防锈能力，用于洁净环境的可以做拉丝或是电解抛光处理，避免积尘便于清洁。在实际选型应用时，除了确认承载能力和安装尺寸，还要注意开口槽的尺寸是否满足避让需求，如果需要穿过的管线或是杆件直径较大，还要核算槽口的宽度是否足够，避免安装时无法穿过，同时如果平台需要经常放置带棱角的工件，还要考虑板材的表面硬度，必要时可以在台面粘贴耐磨垫层，延长平台的使用寿命。这类一体折弯的钣金平台相比拼接式的结构，没有焊接接缝，不会出现焊接变形导致的台面不平整问题，整体的外观一致性更好，同时生产周期更短，不需要进行焊后打磨、校形等工序，适合批量标准化生产，也可以根据实际安装需求快速调整尺寸，适配不同的安装场景。
