机械加工用双工位同步夹紧钻孔夹具

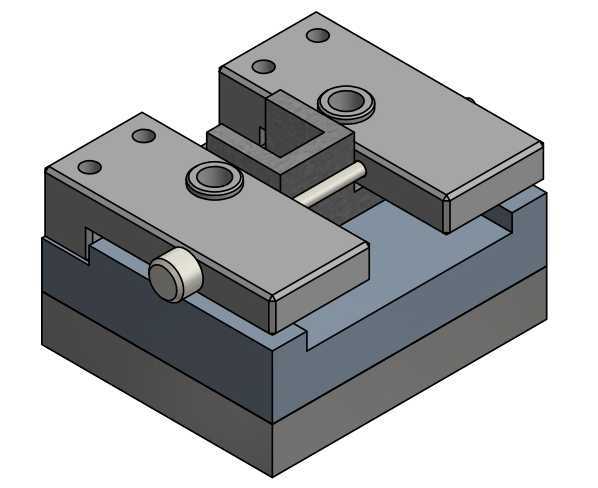

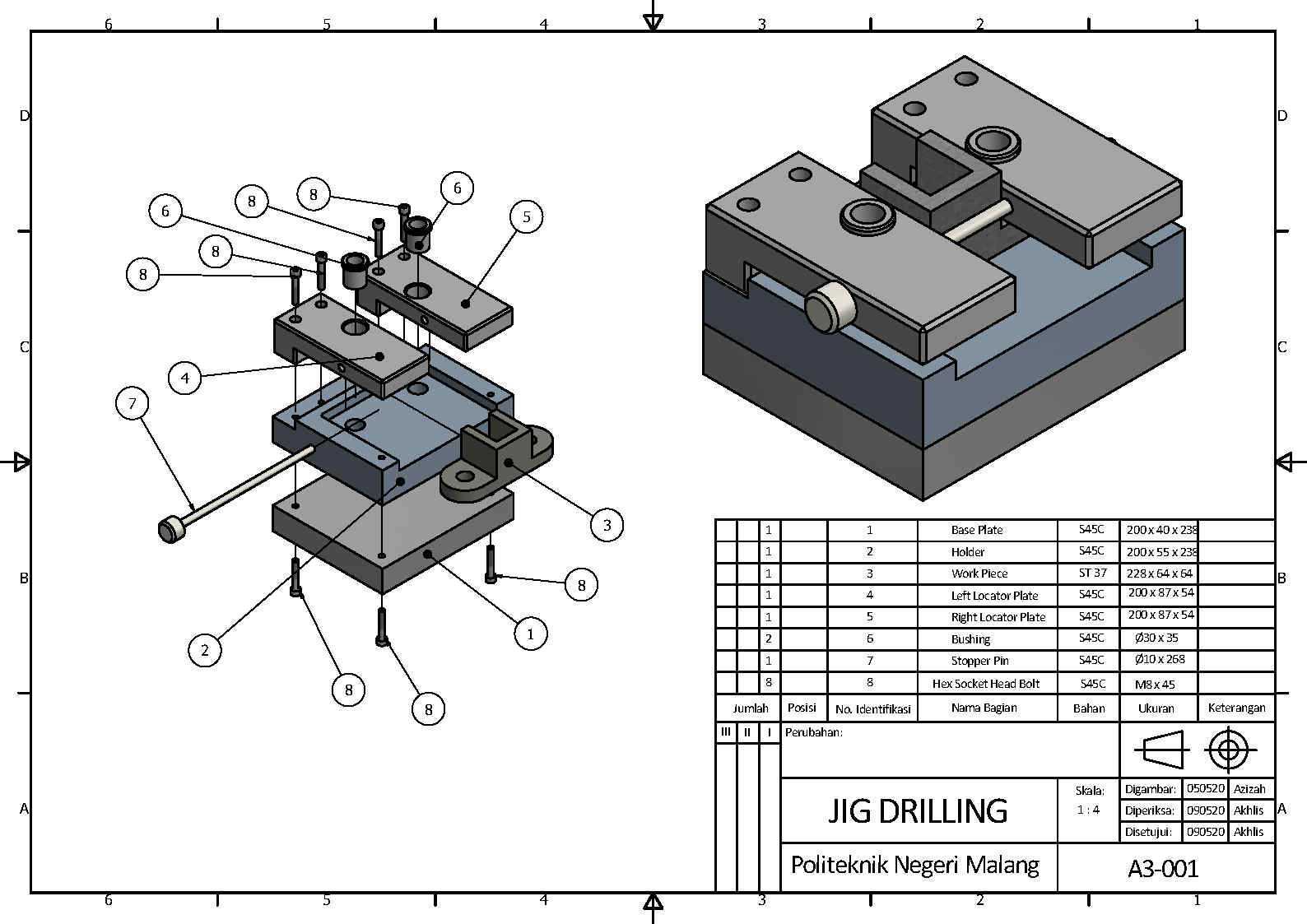

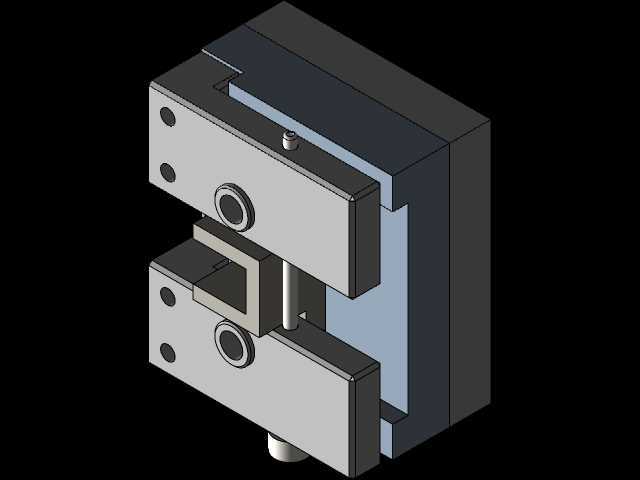

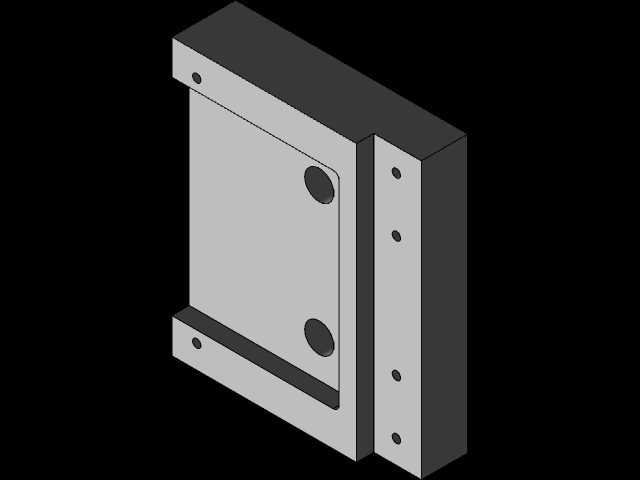

　　在中小批量机械零件钻削加工场景中，工件的装夹定位效率直接决定单工序加工节拍，这款双工位同步夹紧钻孔夹具，正是针对扁平类、阀块类零件的钻孔工序开发的专用工装，适配台式钻床、立式加工中心的钻削工位使用，可同时完成两件同规格工件的装夹定位，相比传统单工位平口钳装夹，能减少近一半的工件装夹辅助时间。从结构布局来看，夹具采用整体式矩形底座作为承载基体，底座上开设两组平行的滑动导向槽，两组夹具体分别嵌装在导向槽内，可沿槽体方向做直线往复运动，导向槽的配合间隙控制在0.02mm以内，保证夹具体滑动过程无偏摆，避免装夹后工件的钻孔位置出现偏移。

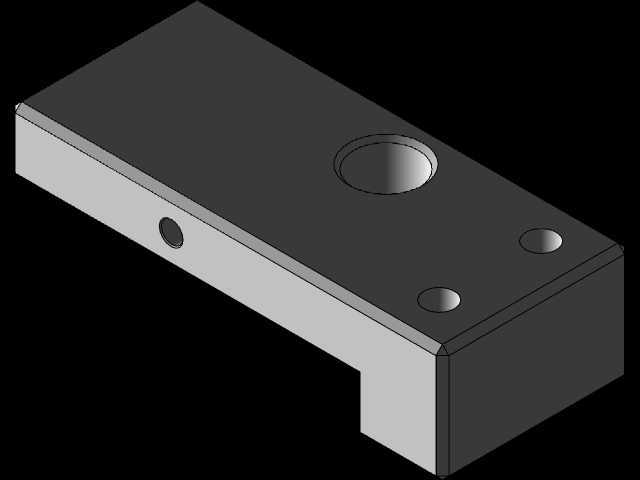

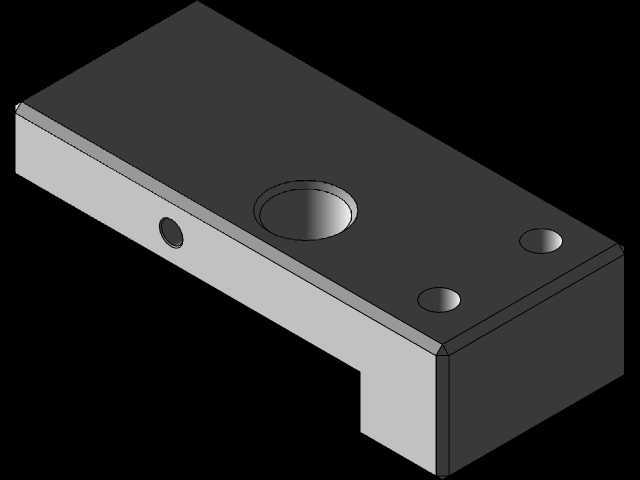

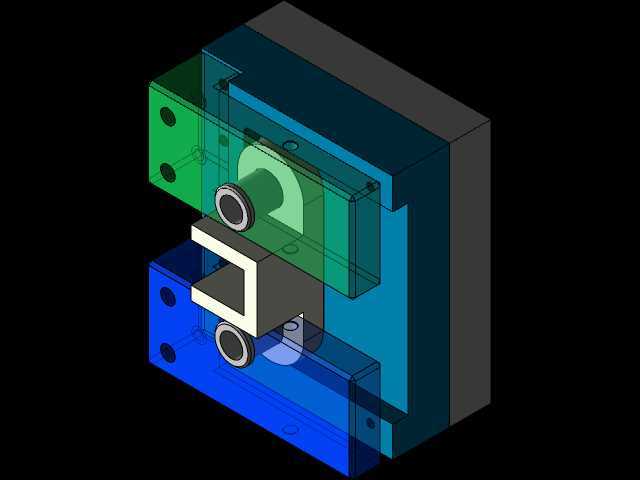

　　夹具体的夹紧工作面做了淬硬处理，硬度达到HRC45-50，表面粗糙度控制在Ra1.6以下，既可以避免夹紧过程中工件表面被压伤，也能长期承受夹紧力与钻削过程的振动载荷，减少工作面的磨损量，延长夹具的整体使用寿命。夹具的同步驱动采用中间布置的圆柱推杆结构，推杆两端分别与两组夹具体的驱动端连接，转动推杆端部的操作旋钮时，两组夹具体可同步向中间收拢，实现对两个工件的同步夹紧，反向转动旋钮即可同步松开工件，操作过程无需单独调整每个夹具体的位置，操作人员单手即可完成装夹操作，大幅降低装夹动作的复杂度。夹具体的上表面预留了钻套安装孔位，可根据待加工孔的直径选配对应规格的快换钻套，钻套与安装孔的配合采用H7/h6间隙配合，更换钻套时无需拆卸夹具主体，即可快速完成不同孔径加工的切换，适配多品种小批量的柔性加工需求。底座的四个角位置开设了U型安装槽，可通过T型螺栓直接固定在钻床工作台或者机床工作台上，安装槽的长度方向预留了足够的调整余量，可根据机床工作台的T型槽间距调整夹具的固定位置，安装边界可适配市面上绝大多数台式钻床与小型立式加工中心的工作台尺寸，无需额外制作过渡连接板。

　　在实际加工应用中，这款夹具可装夹的工件厚度范围在5mm-50mm之间，单工位最大装夹宽度为120mm，可覆盖绝大多数减压阀阀块、小型钣金件、塑料件的钻孔装夹需求，装夹时工件的定位基准面与夹具底座上表面完全贴合，配合夹具体的侧向夹紧力，可限制工件的六个自由度，保证钻孔位置的尺寸公差稳定控制在IT8级以内，孔的垂直度误差不超过0.03mm/100mm，满足常规机械零件的钻削加工精度要求。夹具体与底座导向槽之间设置了防尘挡边，可阻挡钻削过程产生的铁屑、切削液进入导向槽内部，避免滑动副被铁屑卡滞，日常维护时仅需定期在导向槽内涂抹少量润滑脂，即可保证滑动动作顺畅，无需频繁拆解清理。

　　夹具的整体结构没有采用复杂的液压、气动元件，纯机械结构的设计使其故障率极低，即使在没有气源、液压动力源的普通钳工工位也可正常使用，对于小型加工车间、实训教学场景都有很好的适配性。在设计这款夹具时，重点平衡了装夹效率、装夹精度与制造成本三者的关系，没有过度追求复杂的自动化结构，而是通过同步夹紧的机械结构，在低成本的前提下实现了双工位装夹的效率提升，同时所有易损件都采用标准化设计，夹块、钻套、推杆等部件都可单独更换，后期维护成本极低。夹具的整体外形轮廓规整，没有突出的尖锐棱角，操作过程中不会对操作人员造成磕碰伤害，夹紧力的大小可通过转动旋钮的力矩进行控制，针对薄壁类零件加工时，可适当减小夹紧力矩，避免工件被夹压变形，针对硬度较高的钢制零件加工时，可增大力矩保证夹紧可靠，避免钻削过程中工件出现移位。
