仓储货架TM17机架悬臂承载结构

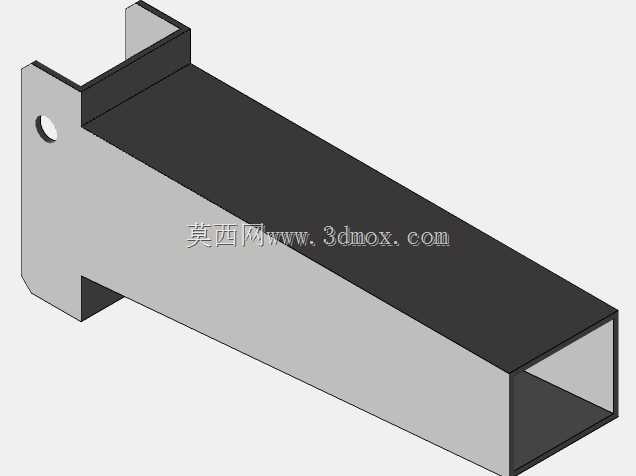

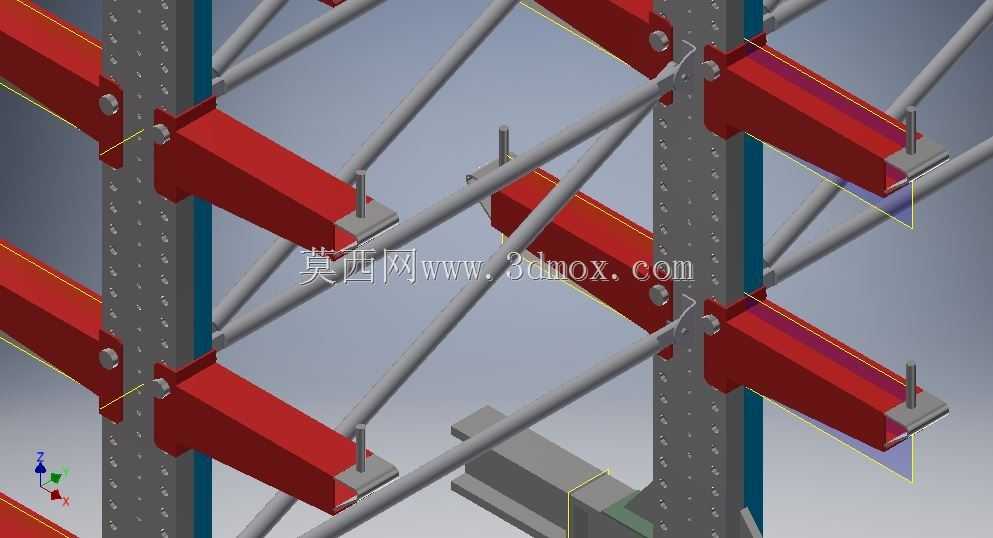

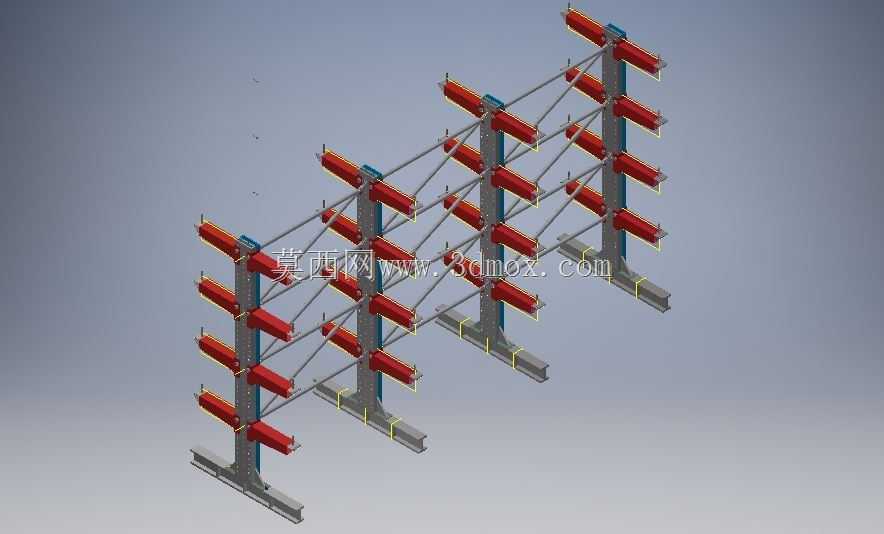

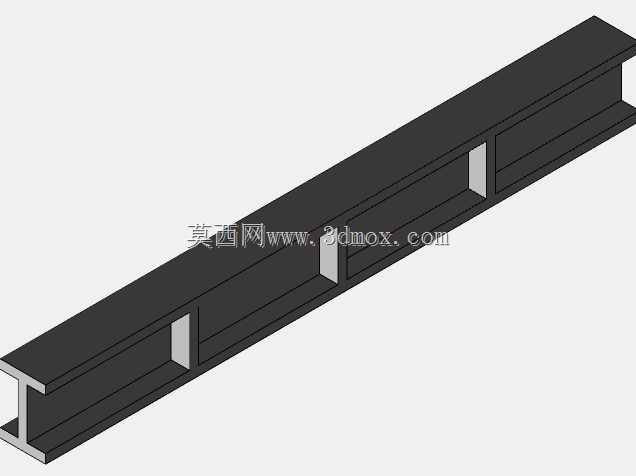

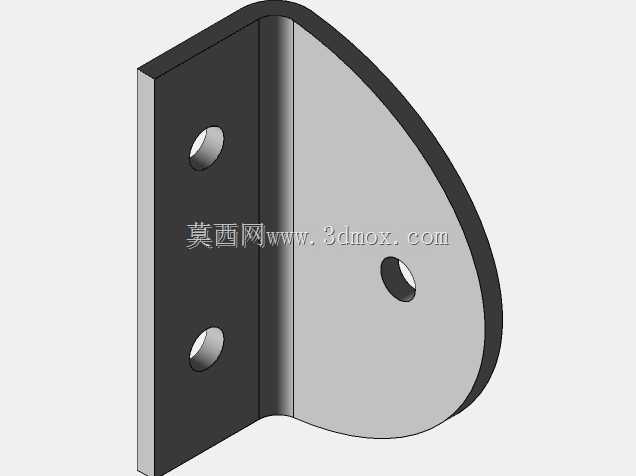

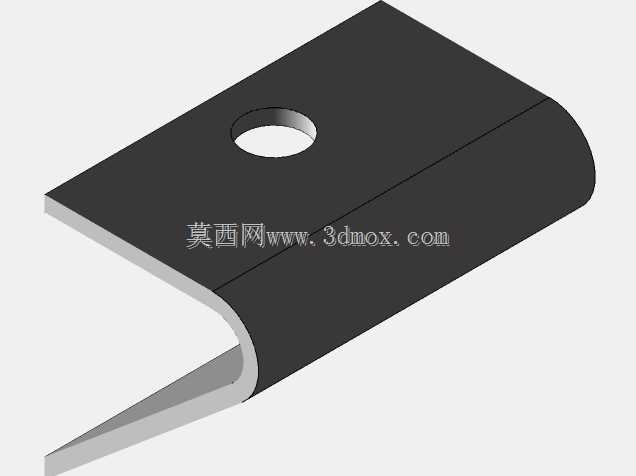

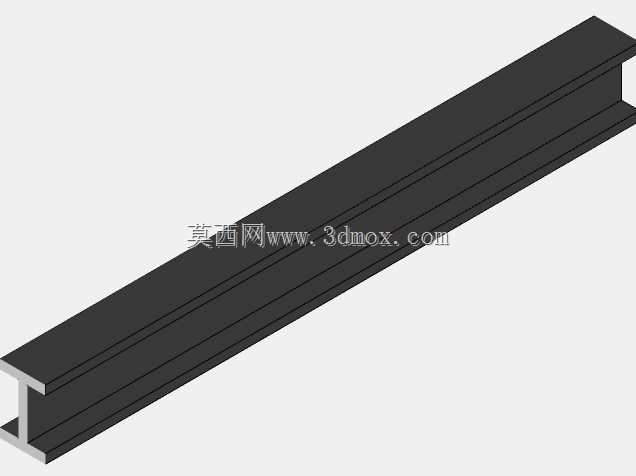

在仓储物流的重型物料存储场景中，这类悬臂式机架结构是长形物料、不规则重载货品存储的核心承载部件，区别于普通横梁式货架的层板承载逻辑，悬臂结构直接从立柱侧方伸出，可避开前方立柱遮挡，方便管材、型材、长轴类工件的侧向存取作业，适配叉车、堆垛机的侧向取货路径，在五金仓储、钢材堆场、机械加工车间的原料暂存区应用十分广泛。从结构设计逻辑来看，该悬臂采用变截面的箱型梁结构，根部与立柱连接位置做了加厚加强处理，悬臂根部的连接座通过多组螺栓与立柱的可调孔位锁紧，可根据存储物料的长度、堆码高度灵活调整相邻悬臂的层间距，适配不同规格物料的存储需求。斜向布置的支撑杆件在相邻悬臂、相邻立柱之间形成稳定的三角支撑体系，可抵消悬臂承载时产生的下挠弯矩，避免长期重载下悬臂出现塑性变形，提升整体结构的抗疲劳性能。立柱采用带连续冲孔的型钢构件，孔位沿立柱高度方向等距排布，既可以实现悬臂的高度无级调节，也能保证不同安装位置下悬臂连接座的锁紧力均匀传递到立柱整体结构上，避免局部应力集中导致的立柱变形。悬臂端部设置了向上的挡边结构，可防止存储的物料沿悬臂长度方向滑出，部分悬臂端部预留的螺栓孔位可加装端部挡块或者防滑垫，针对表面精度要求高的铝材、不锈钢型材存储场景，可在悬臂上表面加装非金属垫层，避免物料表面被划伤。从安装边界来看，该悬臂组件适配的立柱孔距为常规重型货架的通用孔距规格，悬臂伸出长度覆盖常规长材存储的常用尺寸范围，安装时无需对立柱进行二次焊接加工，仅通过标准紧固件即可完成装配，后期维护更换时可单独拆卸损坏的悬臂，无需拆解整组货架结构。在实际选型应用中，需要根据单根悬臂的额定承载值匹配存储物料的单垛重量，斜撑的排布密度需要结合货架整体高度、巷道宽度做针对性调整，当用于存储超长重型钢材时，可在双侧立柱上对称布置悬臂，形成双侧承载的存储位，进一步提升空间利用率，同时平衡双侧立柱的受力，避免单侧长期重载导致的立柱倾斜。
