电热水器毛细管安全温控组件结构设计

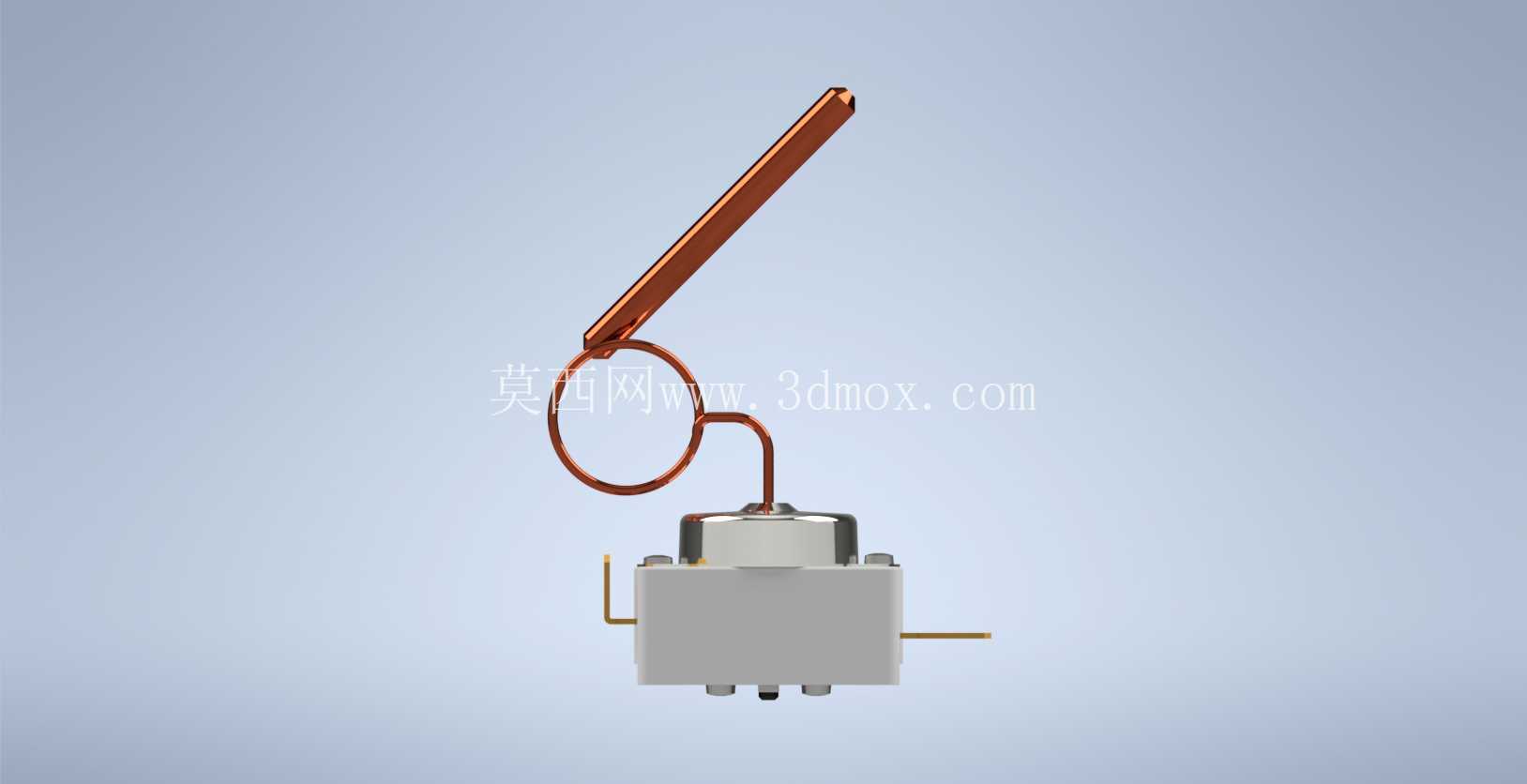

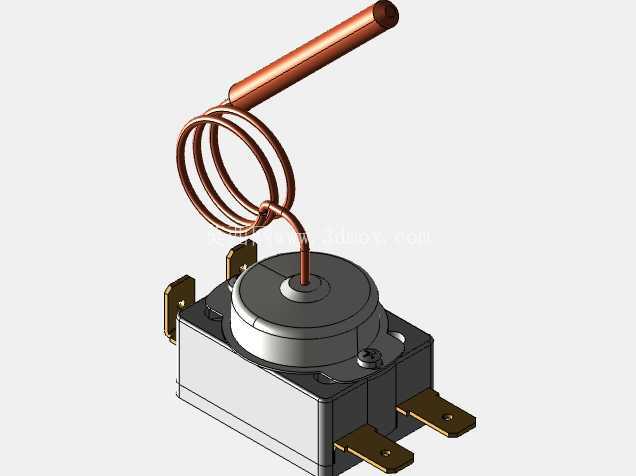

　　在民用储水式电热水器、即热式热水供应设备以及部分商用小型液体加热装置的热控回路里，毛细管温控器是承担过热安全防护、温度阈值通断控制的核心无源器件，不需要额外供电即可依靠感温介质的物理形变完成电路通断动作，可靠性远高于依赖电子采样的软保护方案，是加热类电器强制要求配置的安全冗余部件。这款毛细管安全温控器的感温端采用细长紫铜探杆结构，探杆内部填充有感温工质，探杆尾部连接螺旋状的毛细管传输段，最终将压力变化传导至主体的微动开关腔室，当探杆所处位置的温度达到设定阈值时，内部工质受热膨胀产生的压力会通过毛细管传递到膜盒结构，推动触点动作切断加热回路，当温度回落至安全区间后，压力释放触点自动复位，部分型号也支持手动复位结构，避免故障状态下设备反复重启引发安全隐患。

　　从结构设计层面看，探杆的长度、毛细管的盘绕半径都经过匹配计算，探杆直径控制在适合插入热水器内胆测温盲管的尺寸，不需要直接接触水体即可精准感知内胆水温，螺旋状的毛细管段可以吸收安装过程中的拉扯、震动位移，避免刚性连接导致的感温管路断裂，主体基座采用耐高温绝缘工程塑料材质，两侧预留的插片式接线端子符合家电行业通用接线标准，安装时不需要额外焊接，直接插装端子即可完成电路连接，基座上的两个固定孔位匹配常规热水器温控安装支架的孔距，不需要重新打孔改型即可直接替换同规格的老旧温控部件。

　　实际选型应用中，这类温控器的动作温度通常根据设备需求设定在75摄氏度到95摄氏度区间，部分超温保护款的断开温度会设定在110摄氏度左右，作为最后一道安全防线，当主温控失效导致内胆持续加热时，该器件会直接切断加热管的供电回路，避免干烧引发的设备损坏甚至安全事故。设计建模过程中需要重点关注几个边界条件：首先是探杆的插入深度，必须保证感温端处于内胆水体的主流区域，不能贴靠在内胆金属壁上，否则会出现测温偏差导致提前或滞后动作；其次是毛细管的弯曲半径不能小于规定值，过度弯折会堵塞内部的压力传导通道，导致温控失效；再者是主体部分的安装位置要远离加热管的直接热辐射区域，避免环境温度影响导致的误动作，基座与安装支架之间要预留足够的散热间隙，同时接线端子的爬电距离、电气间隙要满足家电安规标准的要求，避免潮湿环境下出现漏电风险。

　　不同于电子温度传感器需要配合控制电路使用，毛细管温控器属于纯机械结构的温控器件，不需要程序调试，出厂时完成温度标定后即可直接使用，抗干扰能力强，在电压波动、潮湿高温的使用环境下依然可以稳定工作，使用寿命可以达到数万次通断动作，完全满足家电产品的全生命周期使用需求。在结构建模时，需要还原探杆与毛细管的薄壁铜材特征，主体内部的膜盒、触点、弹簧复位结构虽然属于内部组件，但建模时预留的装配间隙要符合实际生产的公差要求，外部的安装孔位、接线端子的尺寸要严格匹配行业通用规格，保证导出的工程图可以直接用于开模验证或者配件选型参考，盘绕的毛细管段要做圆滑过渡处理，避免出现应力集中的弯折死角，基座上的定位凸台要与安装支架的卡槽对应，方便生产线上的快速装配定位，减少人工调整的工时。
