带安装基座的六角螺栓压紧组件结构

这套螺栓螺母压紧结构，在工装夹具、小型设备台面固定场景里的出镜率极高，很多做非标治具的工程师在做工件侧向压紧、小型功能模块台面锁附时，都会优先参考这类结构的布局逻辑。从实际使用场景来看，这类结构常被用在流水线旁的工件定位工装上，用来把待加工的小型冲压件、注塑件压合在定位基座上，避免加工过程中工件出现窜动；也会用在小型实验设备的台面固定环节，把传感器支架、小型管路固定座锁附在设备台面上，兼顾拆装便捷性与连接可靠性。

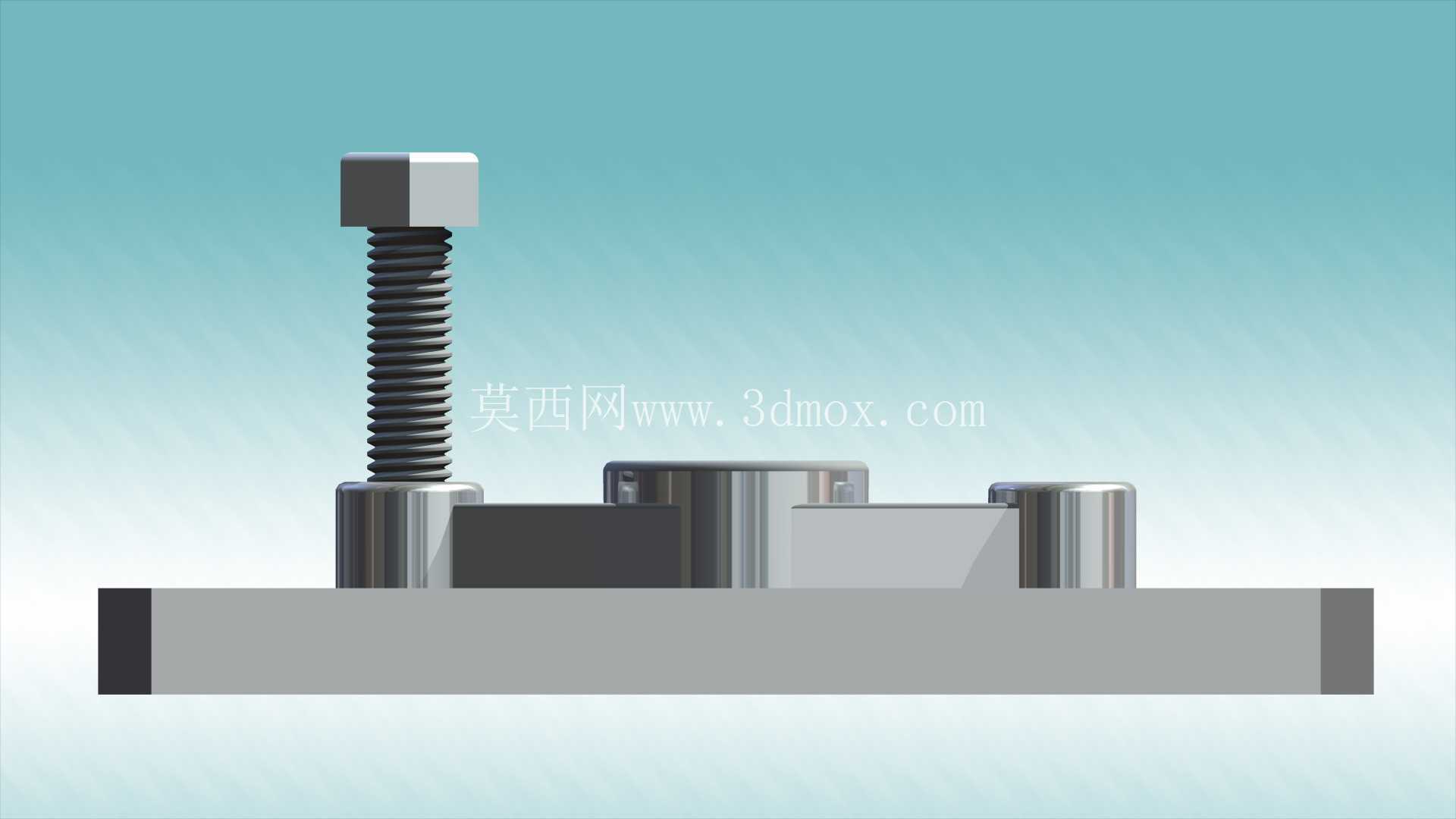

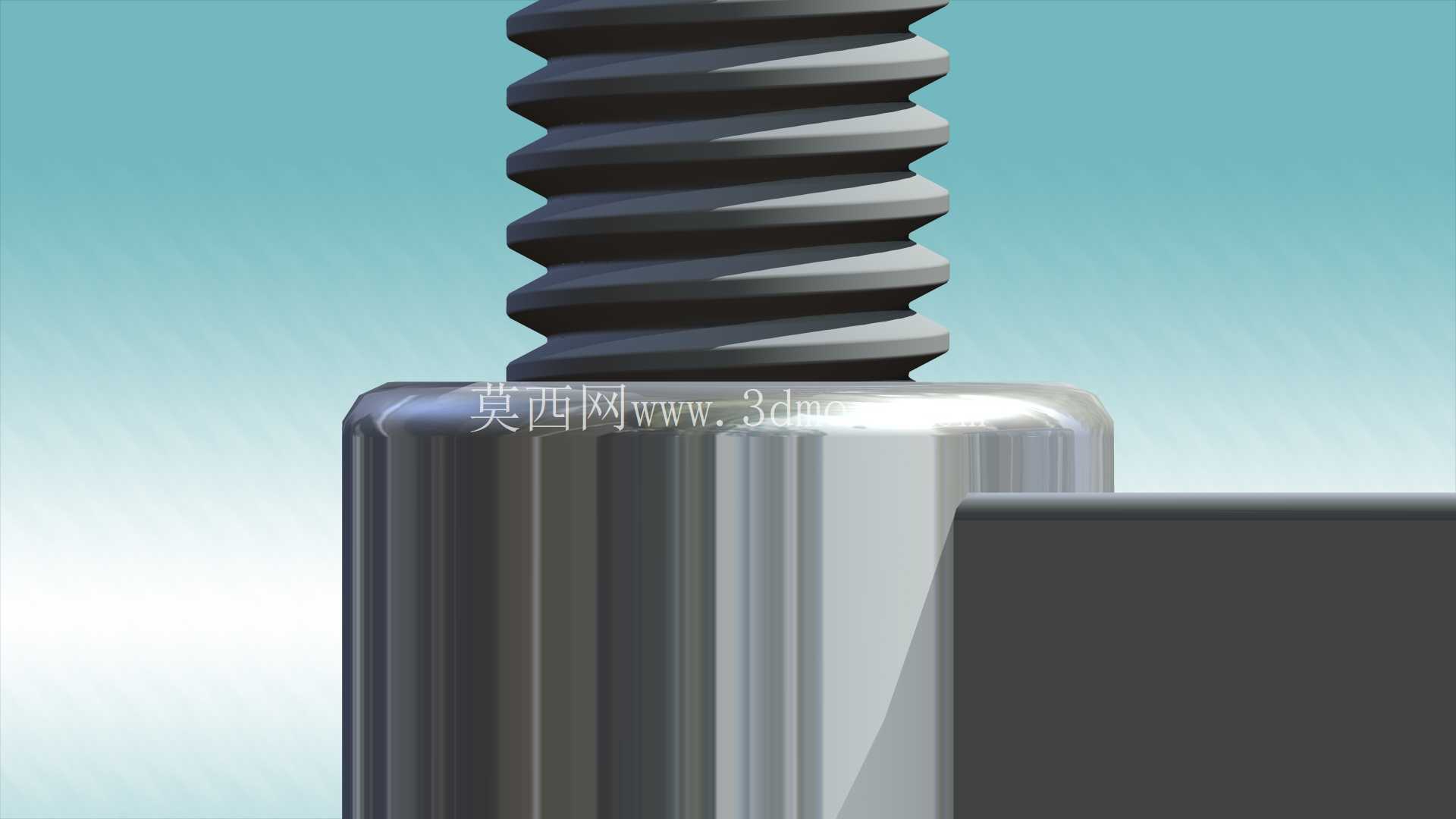

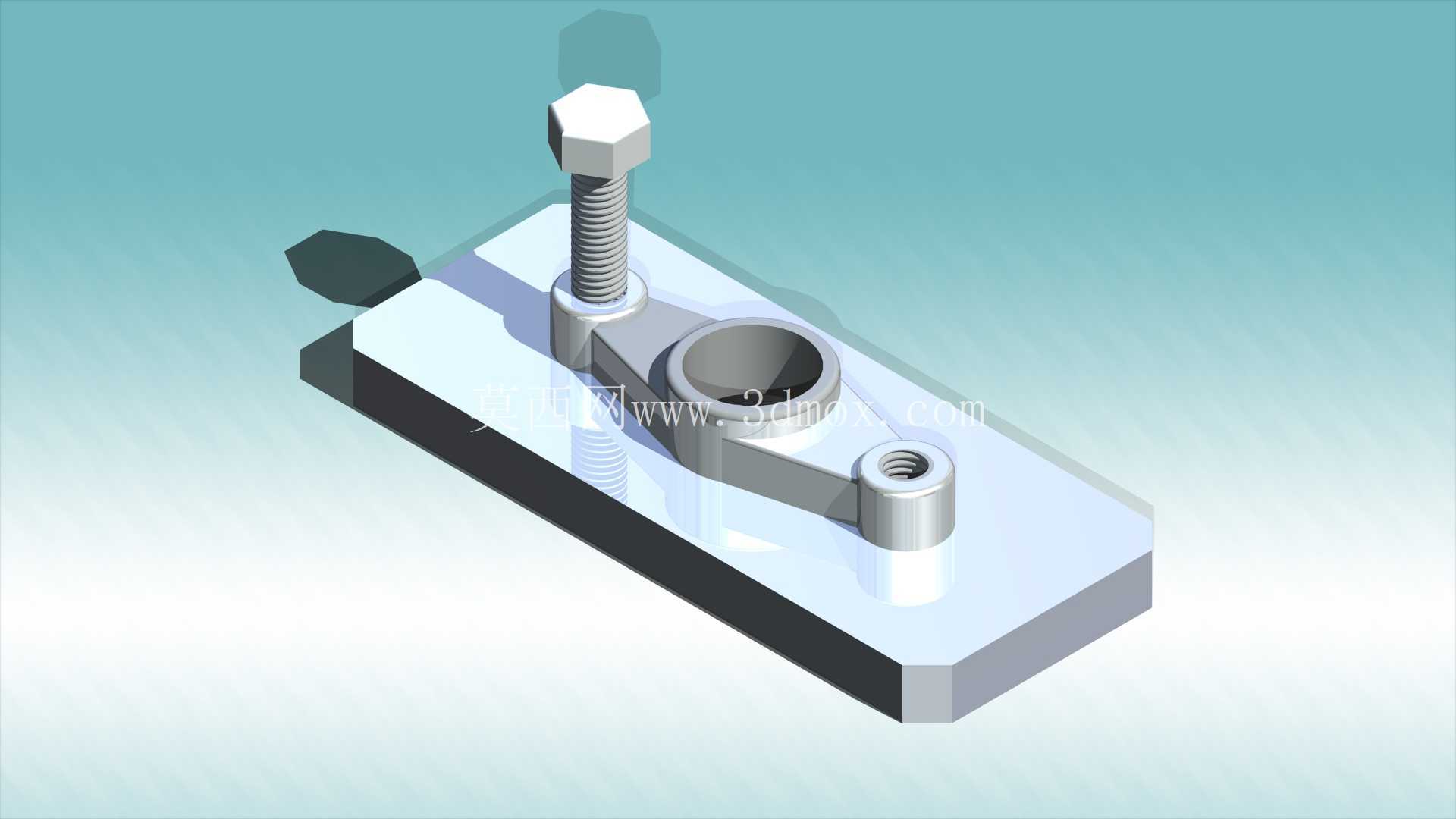

从功能特性上看，这套结构没有采用常规的螺栓直接穿装锁附的形式，而是在基座上集成了螺栓支撑凸台与螺母嵌装位，六角头螺栓的杆部穿过支撑凸台的通孔后，可与配套的六角螺母配合实现压紧动作，旁边的带孔凸台可用来穿装定位销或者固定其他附属零件，基座底部做了平整的安装面，可通过底部的沉孔用内六角螺钉固定在设备台面或者工装基板上，整个组件的受力路径非常清晰：螺栓拧紧时的压紧力通过支撑凸台传递到整个基座，再由基座分散到安装基板上，不会出现局部应力集中导致的基座变形问题。

设计思路上，这套结构优先考虑了实际装配的操作空间，螺栓的六角头预留了足够的扳手操作空间，不管用开口扳手还是套筒都能顺利完成拧紧动作，螺母嵌装位做了止转结构，拧紧螺栓时不需要额外用扳手固定螺母，能大幅提升装配效率；基座的边角都做了倒角处理，既避免了加工后的锐边划伤操作人员，也能减少装配过程中与其他零件的干涉。支撑凸台的高度经过了合理计算，既保证了螺栓有足够的调节行程来适配不同厚度的被压紧工件，也不会因为凸台过高导致整体结构重心偏高、稳定性下降。

从安装边界来看，整个基座的长宽尺寸适配多数小型工装的安装空间，底部安装孔的孔距符合常规的工业铝型材安装孔位标准，既可以直接固定在铝型材工作台上，也可以固定在钢板加工的工装基板上；螺栓的公称直径适配常规的中低负载压紧场景，能满足多数小型工件加工时的压紧力需求，不会因为螺栓规格过小导致压紧力不足，也不会因为规格过大造成结构冗余、占用过多安装空间。螺栓的螺纹长度做了合理控制，在最大压紧行程下不会出现螺纹末端顶到基座安装面的问题，在最小压紧行程下也能保证与螺母有足够的啮合扣数，避免螺纹滑牙。

实际使用中，这类结构的维护成本极低，螺栓螺母属于标准紧固件，出现磨损后可以直接替换同规格的标准件，不需要对基座进行二次加工；基座本身采用常用的结构钢加工即可，不需要特殊的材料或者热处理工艺，加工难度低，普通的铣削、钻削设备就能完成全部加工工序，适合小批量工装制作时快速加工落地。结构上没有复杂的曲面或者特殊结构，三维建模时可以通过基础的拉伸、旋转、切除命令完成全部特征绘制，参数调整也非常便捷，只需要修改螺栓公称直径、基座长宽、凸台高度等几个核心参数，就能快速衍生出适配不同负载、不同安装空间的变体结构，适配不同的使用场景。
