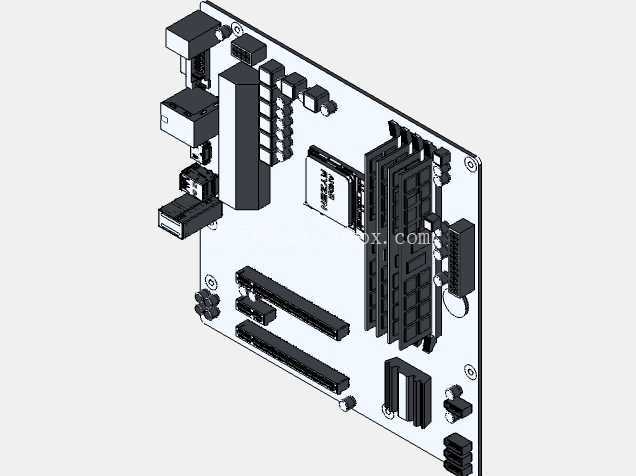

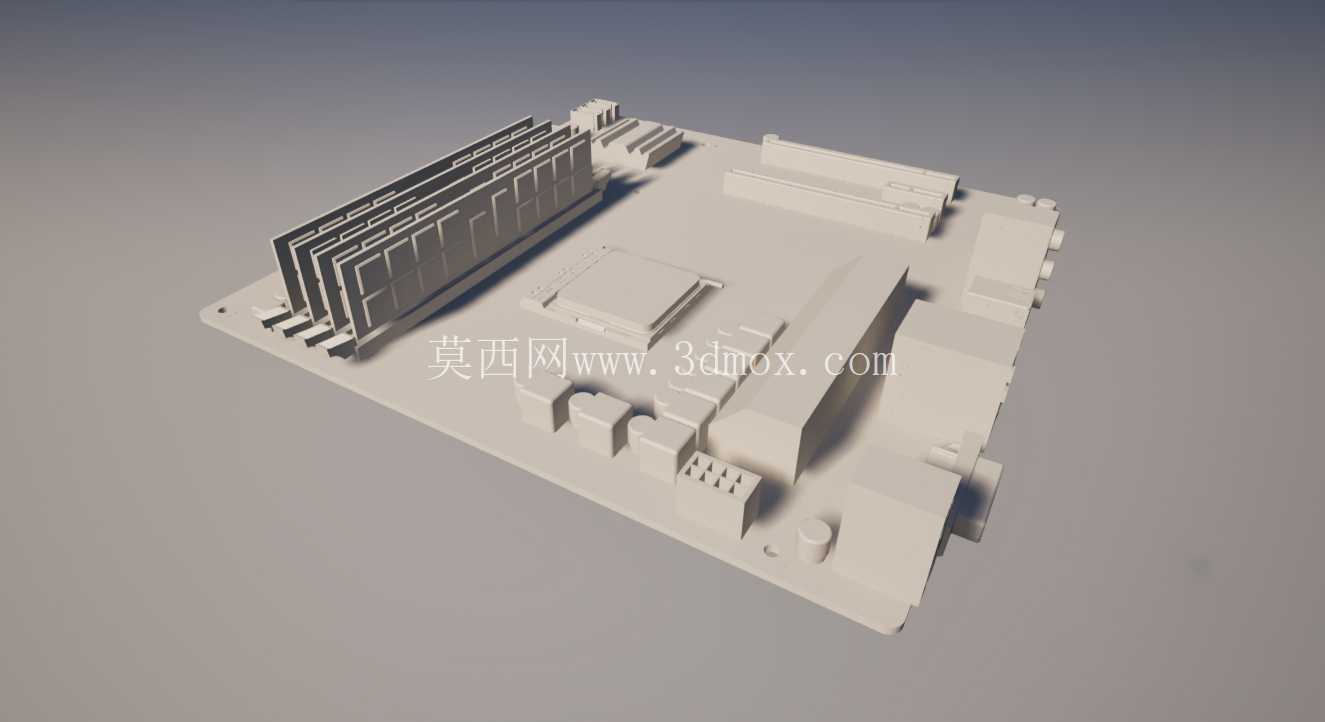

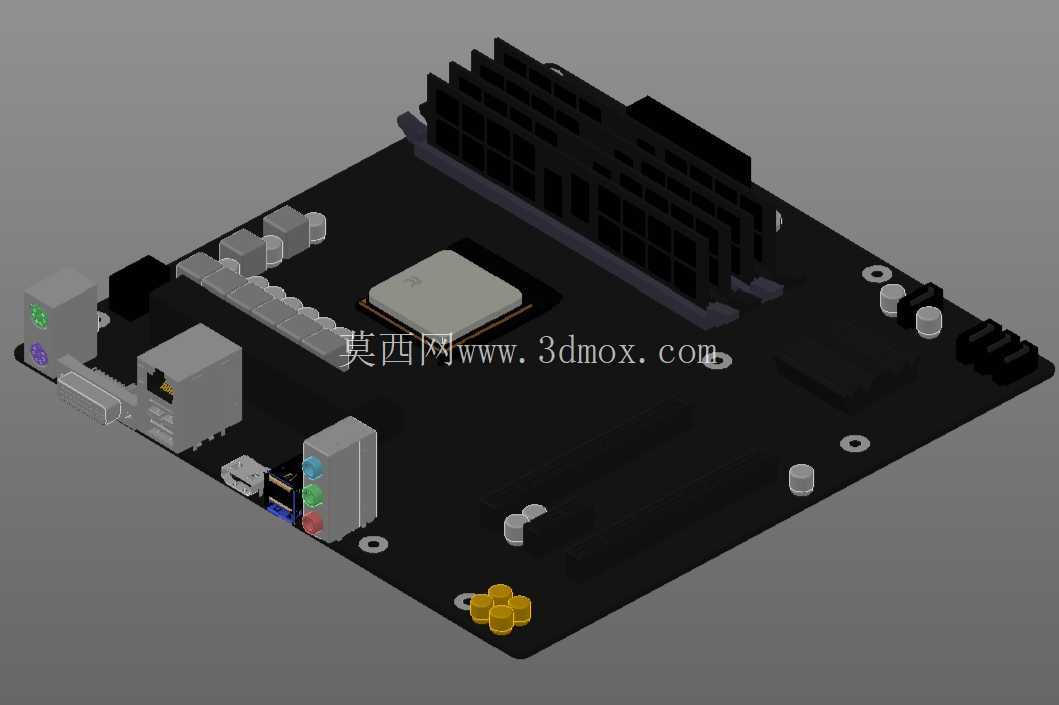

技嘉DS3H mATX B550电脑主板结构

在DIY装机、小型化PC结构设计、机箱适配验证的实际工程场景中，主板作为整台电脑的核心承载部件，其三维结构的准确性直接决定了后续硬件安装的兼容性、散热布局的合理性以及整机走线的规整度。本次呈现的mATX规格B550主板结构，针对个人装机方案验证、定制机箱设计、硬件布局仿真等实际需求搭建，可覆盖多数桌面级消费级PC的结构设计参考场景。

从实际设备用途来看，这款主板定位AMD AM4平台的中端消费级装机载体，可支持对应接口的锐龙系列处理器，搭配DDR4内存、PCIe扩展设备、SATA存储等硬件完成整机组装，是搭建家用办公主机、入门游戏主机、小型生产力主机的核心硬件载体。在结构设计层面，模型还原了主板的核心布局逻辑：CPU插槽区域位于主板偏上位置，周边预留了对应塔式散热器、下压式散热器的安装孔位边界，可匹配常规AM4平台的扣具安装尺寸，避免后续散热器安装出现与内存、供电散热片干涉的问题。供电模块的散热片采用阶梯式凸起结构，高度控制在常规内存马甲高度的兼容范围内，不会出现高马甲内存与供电散热片冲突的情况。

主板的后置I/O区域按照mATX板型的常规布局设置，集成了音频接口、网络接口、视频输出接口、USB扩展接口的位置轮廓，结构尺寸与标准mATX机箱的后置I/O挡片开孔完全匹配，可直接用于机箱I/O区域的开孔位置验证。内存插槽采用双通道布局，插槽间距、卡扣位置均按照实际硬件的安装尺寸还原，可验证不同高度内存的安装空间，尤其是搭配大型风冷散热器时的内存避让空间是否充足。PCIe扩展槽位于主板中下区域，主插槽位置对应显卡安装位，预留了双槽、三槽显卡的安装空间边界，可验证长显卡与硬盘位、机箱前置走线的干涉情况。SATA接口位于主板侧边，接口朝向、插拔空间均按照实际使用场景预留，方便硬盘走线与插拔操作。

主板的板型尺寸严格遵循mATX板型的安装边界，长宽尺寸符合标准mATX主板的孔位布局，六个主板固定孔位的位置与标准机箱铜柱位置完全对应，可直接用于机箱主板托盘的孔位匹配验证，避免定制机箱设计时出现孔位偏移、铜柱干涉主板背面元件的问题。主板正面的接针布局，包括前置USB接针、音频接针、开关机接针、风扇供电接针的位置均做了还原，可用于验证机箱前置线材的走线长度、走线路径是否合理，避免装机时出现线材长度不足、走线挤压硬件的问题。主板右下角的音频区域做了分割线设计的结构还原，对应实际主板的音频电路隔离区域，板载音频接口的位置高度也与实际硬件一致。

在设计思路上，这个模型优先还原了装机适配中最容易出现干涉的核心结构尺寸：所有凸起元件的高度、接口的插拔空间、安装孔位的相对位置、板型的外轮廓边界，对于不影响结构验证的细小贴片元件做了适当简化，既保证了结构验证的准确性，也避免了模型过于冗余影响仿真、装配的运行效率。比如CPU插槽的扣具结构、内存插槽的卡扣结构、PCIe插槽的锁扣结构都做了可活动的结构预留，可模拟硬件插拔的实际过程，验证安装过程中是否会出现结构干涉。供电散热片的鳍片间距、高度都按照实际产品的散热需求做了还原，可用于验证风道设计时的气流通过情况，辅助优化机箱内部的散热风道布局。

对于定制机箱设计者来说，这个模型可以直接导入装配环境，匹配电源、硬盘、显卡、散热器的模型完成整机虚拟装配，提前排查安装干涉、空间不足的问题，减少实物打样的修改次数。对于DIY装机爱好者来说，可以通过这个模型提前规划自己的装机方案，确认所选硬件的兼容性，避免采购硬件后出现无法安装的问题。对于三维建模学习者来说，这个模型的布局逻辑可以作为消费电子PCB结构设计的参考案例，理解板卡类产品的布局思路、安装边界设计、干涉避让的工程逻辑。

需要注意的是，这个模型属于结构参考级模型，重点服务于结构适配、安装验证场景，不涉及主板的电路原理、布线设计，使用时需结合实际选用的硬件具体尺寸做最终验证，尤其是不同品牌散热器、内存、显卡的尺寸存在细微差异，虚拟装配时需预留适当的安装公差，保证实物装配的顺畅性。
