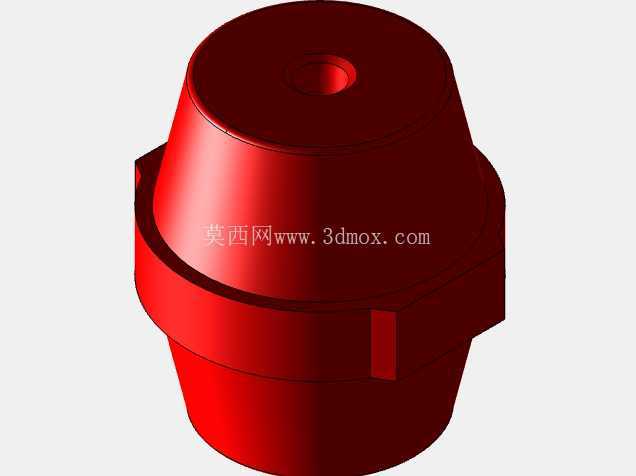

带螺纹嵌件红色高压端子绝缘结构

在高压电气柜、户外配电设备、工业变频机组这类需要实现带电部件与接地壳体隔离的场景中，端子绝缘件是直接决定设备爬电距离、绝缘可靠性的核心基础零件，本次建模的这款带金属螺纹嵌件的红色绝缘端子，正是针对10kV及以下电压等级的电气连接场景开发的结构件。从实际使用场景来看，这类绝缘件常被安装在配电柜壳体侧壁、变压器接线端、高压电机出线位置，一端通过内嵌的金属螺纹与带电母排或线缆端子锁紧，另一端依靠自身绝缘材质的结构形态，在带电体与接地金属外壳之间构建足够的绝缘屏障，避免出现沿面放电、击穿短路等故障。

从功能特性上看，这款绝缘件采用上窄下宽的阶梯锥台结构，并非随意设计的造型：下部直径更大的基座贴合安装面板时，能获得更大的支撑接触面积，分散接线锁紧时的压紧力，避免长期受力出现绝缘件开裂；中部向外凸起的环形棱边，本质是刻意增加的爬电距离延长结构，当设备处于高湿度、多粉尘的工业环境时，沿绝缘件表面的放电路径会被环形棱边多次截断，有效提升污秽环境下的绝缘耐受能力；顶部内嵌的金属螺纹嵌件，采用滚花外结构与绝缘基体注塑结合，嵌件外表面的滚花纹路能在绝缘材料注塑冷却后形成牢固的机械咬合，避免接线拧动螺栓时嵌件跟转、或是长期受拉力出现嵌件脱出的问题，顶部中心的沉孔结构则是为了适配螺栓锁紧时的端头容纳，保证接线端子安装后端面平整，不会出现螺栓凸起带来的安全间隙不足问题。

设计过程中需要兼顾多个工程边界：首先是安装边界，下部基座的侧边设置的两个对称凸块，是安装时的防转定位结构，当绝缘件穿过安装面板的对应开孔后，两个凸块会卡入面板上预制的定位缺口内，无需额外工装固定即可在拧动接线螺栓时保持绝缘件不发生转动，大幅提升现场装配效率；绝缘件整体的高度尺寸经过爬电距离校核，对应10kV电压等级的工频耐压要求，沿绝缘件表面的最短路径长度满足电力设备绝缘设计规范的最小值要求，不会出现尺寸冗余带来的材料浪费，也不会因尺寸不足留下绝缘隐患。材质选择上采用的红色绝缘材料是高压电气领域常用的酚醛树脂基绝缘材料，添加红色色母不仅是行业内高压绝缘件的通用标识习惯，也便于现场运维人员快速识别高压带电部位，同时该材质具备良好的耐热性与抗冲击性，能够承受接线部位长期通电带来的温升，也能抵御现场安装时的轻微磕碰不会出现碎裂。

从建模逻辑来看，整个零件采用回转体为基础特征，先构建整体的锥台回转轮廓，再切除出侧边的定位凸块与安装卡槽，最后在顶部位置嵌入金属螺纹嵌件的装配特征，建模过程中所有的过渡圆角都经过应力校核，避免绝缘件在注塑冷却过程中出现应力集中导致的开裂，同时棱角位置的圆角也能减少运输、安装过程中边角崩损的概率。在实际设备选型匹配时，需要注意安装面板的开孔尺寸要与绝缘件下部基座的直径匹配，定位缺口的位置要与侧边凸块对齐，顶部螺纹嵌件的规格要适配对应载流量的接线端子螺栓，保证接线压紧后接触电阻处于合理范围，避免长期运行出现接头发热的问题。这类绝缘件虽然属于电气设备中的小型基础零件，但结构设计的合理性直接影响整套设备的运行可靠性，每一处结构细节都对应实际使用中的具体需求，没有多余的造型设计，所有轮廓、凸台、嵌件结构都是为了实现绝缘支撑、可靠接线、便捷安装的核心功能。
