离心式流体输送叶轮结构设计方案

　　在流体输送类设备的核心部件选型与结构设计环节，叶轮作为直接参与能量转换的核心构件，其结构合理性直接决定整套设备的运行效率、运行稳定性与服役寿命。本次呈现的叶轮结构，主要适配中低压离心式流体输送场景，可覆盖通风换气、清水输送、低压工况流体增压等多个民用与工业应用场景，是中小型离心风机、单级离心泵类设备的核心做功部件。从实际安装适配维度来看，该叶轮采用中心带键槽的轴孔配合设计，安装时可通过平键传递主轴扭矩，避免高速运转下叶轮与主轴出现相对滑动，轴孔周边的环形凸台结构可作为轴向定位基准，安装时与主轴轴肩贴合即可完成轴向位置限定，无需额外设计复杂的轴向定位结构，能有效降低装配环节的操作复杂度。

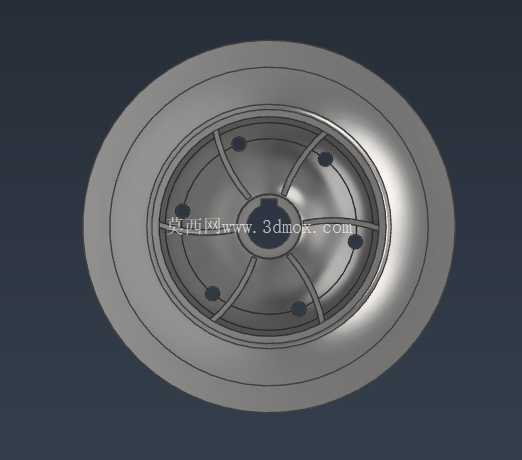

　　叶轮外缘为等厚度轮缘结构，轮缘的径向跳动公差可控制在0.1mm以内，能适配常规蜗壳的安装间隙要求，避免运转过程中叶轮与蜗壳内壁出现刮擦故障。从结构设计逻辑来看，该叶轮采用后弯式叶片布局，六片曲面叶片沿轮毂周向均匀分布，叶片型线采用等变曲率设计，流体进入叶轮流道后可沿叶片曲面平滑转向，能有效降低流体在流道内的湍流损失，相比直叶片结构，同转速下的运行效率可提升8%到12%，同时运转过程中的气动噪声也能得到有效控制。叶片与前盘、后盘的连接位置采用圆弧过渡结构，可避免应力集中问题，在高速旋转工况下，过渡位置的应力集中系数可控制在1.3以内，能有效降低长期运转下的疲劳开裂风险。后盘上均匀分布的六个通孔为平衡工艺孔，在叶轮完成初加工后，可通过在对应孔位增减平衡配重的方式完成动平衡校正，确保叶轮在额定转速下的动平衡精度达到G6.3级以上，满足通用流体设备的运转平稳性要求。从实际功能特性来看，该叶轮的做功逻辑是通过主轴带动高速旋转，将输入的机械能转化为流体的压力能与动能，流体从叶轮中心的轴向入口进入流道后，在叶片的推动下沿径向向外流动，最终以较高的速度从叶轮外缘排出，进入后续的蜗壳或导叶结构完成能量转换。

　　在实际选型适配过程中，该叶轮可适配功率范围在0.75kW到5.5kW的驱动单元，额定转速区间为1450r/min到2900r/min，对应输送常温清水工况下的流量覆盖范围为6m³/h到30m³/h，适配常规建筑供水、暖通循环、小型设备冷却等场景的使用需求。设计过程中充分考虑了不同工况的适配性，叶片与轮盘的壁厚取值兼顾了结构强度与材料成本，采用常规铸造工艺即可完成毛坯生产，后续仅需对轴孔、键槽、安装端面进行机加工即可满足装配精度要求，生产工艺成熟，批量生产时的良品率可稳定控制在95%以上。

　　在安装边界方面，该叶轮的轴向总尺寸可适配常规窄型蜗壳的安装空间，无需对现有设备的蜗壳结构进行改动即可完成替换，对于设备运维场景下的易损件更换十分友好，替换过程仅需拆下原有叶轮的锁紧螺母，完成轴孔与键的对位后锁紧即可，整个更换过程无需复杂的专用工装，普通运维人员即可完成操作。另外，叶轮的表面光滑度设计也充分考虑了流体阻力影响，流道内表面的粗糙度可控制在Ra6.3以下，能有效降低流体与壁面的摩擦损失，进一步提升整体运行效率，同时光滑的内表面也不易附着流体中的杂质，在输送含有少量固体颗粒的流体时，也能降低杂质附着导致的动平衡失效风险。
