流体输送用离心式叶轮结构设计

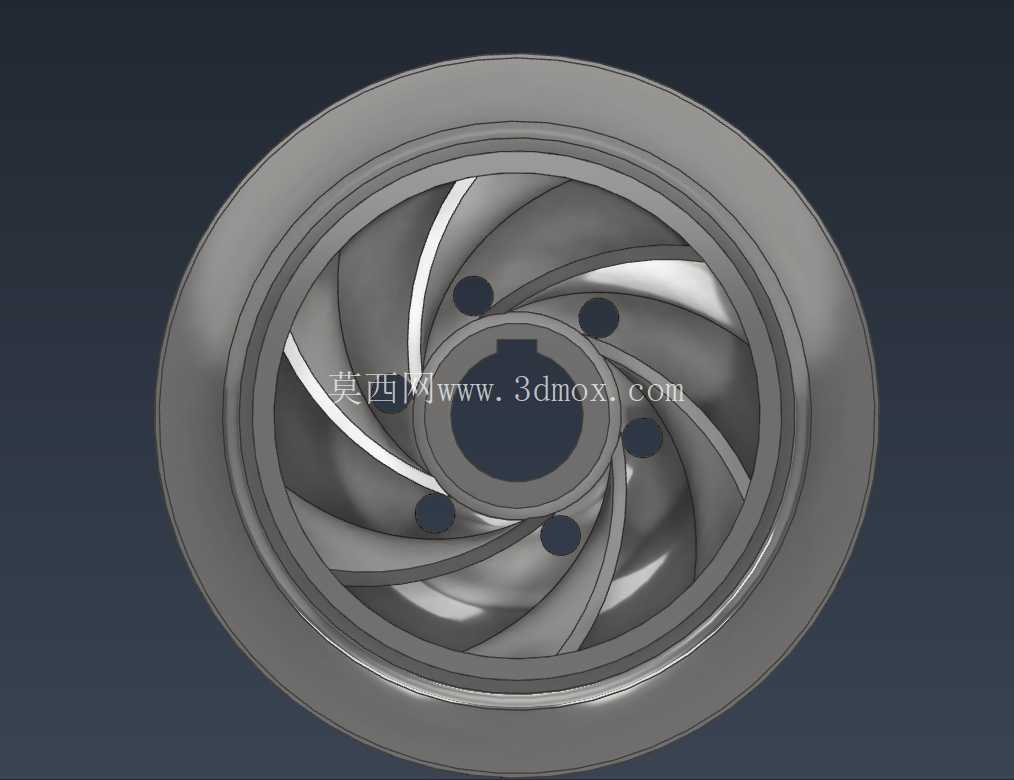

　　作为流体输送设备的核心过流部件，这款叶轮的结构设计直接决定了配套设备的运行效率与工况适配性，在给排水、暖通循环、工业流体输送、化工介质传输等场景中，这类闭式叶轮是离心泵、离心式通风机等设备的核心做功元件，其结构合理性直接影响设备的扬程、流量、运行稳定性与使用寿命。从结构设计逻辑来看，这款叶轮采用后弯式叶片布局，叶片型线经过流体力学优化，能够在介质高速通过时有效降低湍流损耗，减少流道内的涡流与二次流损失，相比直叶片结构，后弯型线可以在相同转速下获得更平缓的性能曲线，避免工况偏移时出现效率陡降的问题，适配多数需要稳定流量输出的工业输送场景。

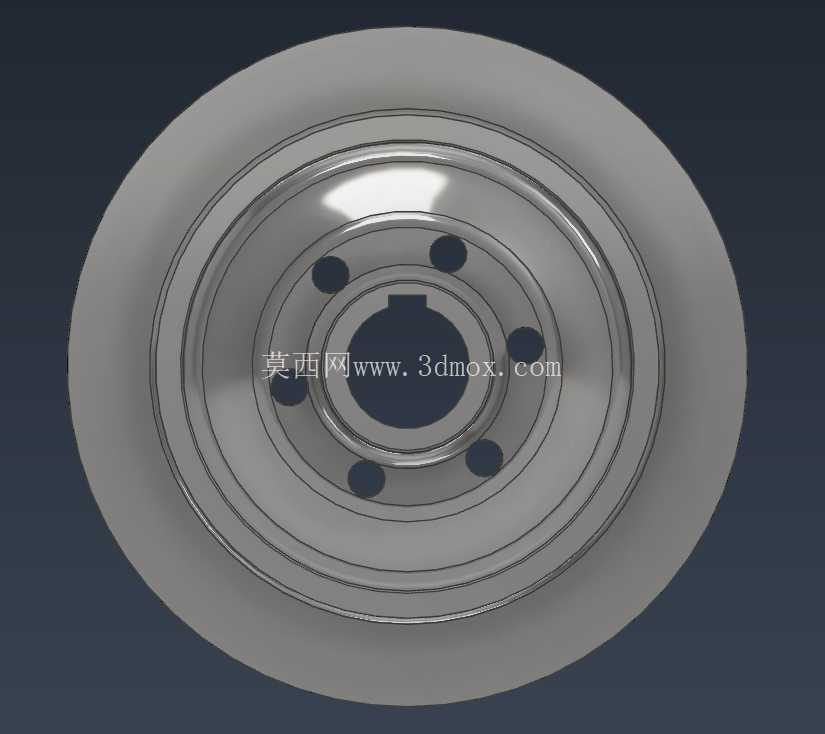

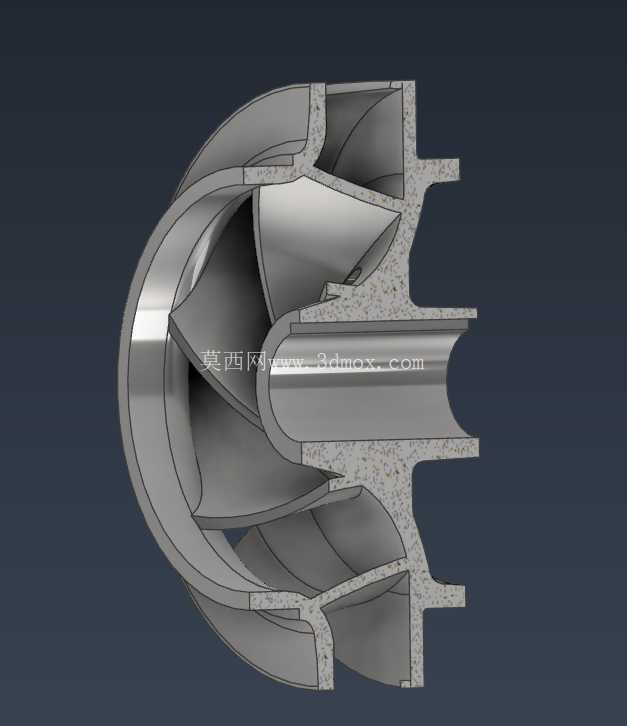

　　叶轮的轮盘与轮盖采用一体化的压铸成型结构设计，这种结构相比焊接拼接的叶轮，整体结构强度更高，不存在焊缝应力集中的问题，能够在较高转速下保持结构稳定性，同时压铸成型的流道表面光洁度更容易控制，能够减少介质在流道内的摩擦阻力，进一步提升过流效率。从安装边界来看，叶轮中心设置的阶梯式轴孔是与动力轴配合的核心定位结构，轴孔的台阶结构可以实现轴向定位，避免运行过程中叶轮出现轴向窜动，轴孔周边的加强筋结构能够提升轮毂部位的结构强度，传递电机输出扭矩时可以分散应力，避免轮毂部位在长期交变载荷下出现开裂问题。叶轮的进出口尺寸经过匹配计算，入口端的圆弧过渡结构能够减少介质进入叶轮时的冲击损失，让介质可以平缓进入叶片流道，出口端的叶片角度经过校准，能够保证介质流出时的速度环量符合配套蜗壳的设计要求，避免叶轮与蜗壳匹配不当造成的额外水力损失。在实际应用场景中，这类叶轮需要根据输送介质的特性调整细节参数，如果是输送清水类低粘度介质，叶片与轮盘、轮盖之间的间隙可以控制在较小范围，减少容积损失；如果是输送含少量固体颗粒的介质，则需要适当加厚叶片前缘，提升耐磨性能，同时调整流道宽度避免颗粒卡滞。

　　设计过程中需要重点做动平衡校验，由于叶轮是高速旋转部件，哪怕微小的质量偏心都会在运行时产生振动，长期运行会造成轴承磨损、轴封泄漏等问题，因此在结构建模阶段就需要对叶片分布、轮盘厚度做对称度校验，预留动平衡去重的工艺位置，通常会在轮盘的外缘位置预留去重面，方便生产过程中做动平衡修正。从外形尺寸的适配性来看，这款叶轮的外径尺寸与配套泵体的蜗壳流道宽度匹配，轮盖的外圆与泵体密封环的配合间隙需要控制在合理公差范围内，间隙过大会造成回流损失降低效率，间隙过小则容易在运行时出现摩擦刮碰，造成设备故障。

　　叶片的数量选择也经过综合考量，叶片数量过少会造成流道内的介质导流不足，容易出现涡流；叶片数量过多则会增加流道的摩擦阻力，同时增加叶轮的整体重量，提升轴系的负载，这款叶轮的叶片数量在效率与流道通畅性之间做了平衡，既保证了介质的导流效果，也不会造成过大的水力摩擦损失。在实际设备装配中，叶轮安装完成后需要检查轴向窜动量，确保叶轮与密封环、泵体之间的间隙符合装配要求，同时需要校核轴的挠度，避免运行过程中轴变形造成叶轮与泵体刮碰。对于长期运行的工况，叶轮的叶片前缘容易出现气蚀损伤，因此在结构设计时，入口处的叶片型线做了圆滑过渡处理，降低介质入口处的压降，减少气蚀发生的概率，提升叶轮的使用寿命。
