迪亚夫拉格曼脉冲式电磁控制阀结构

该阀件属于脉冲式电磁控制类阀件，核心应用场景集中在工业袋式除尘系统的喷吹清灰环节，也可适配低压气动流体的通断控制工况，在冶金、建材、火电、垃圾焚烧等配套除尘系统的生产线中，承担压缩空气喷吹的瞬时开关控制职能，是保障滤袋表面积尘及时剥落、维持除尘系统阻力稳定的核心执行元件。从实际使用逻辑来看，这类阀件安装在除尘气包与喷吹管之间，接收到控制信号后会在毫秒级时间内完成阀口开启，将气包内储存的压缩空气瞬时释放，通过喷吹管的导流孔诱导数倍于喷吹气量的周围空气进入滤袋内部，让滤袋产生快速的膨胀振动，抖落附着在滤袋外表面的粉尘颗粒，完成清灰动作后迅速关闭，避免压缩空气持续泄漏，保障整个气路系统的压力稳定。

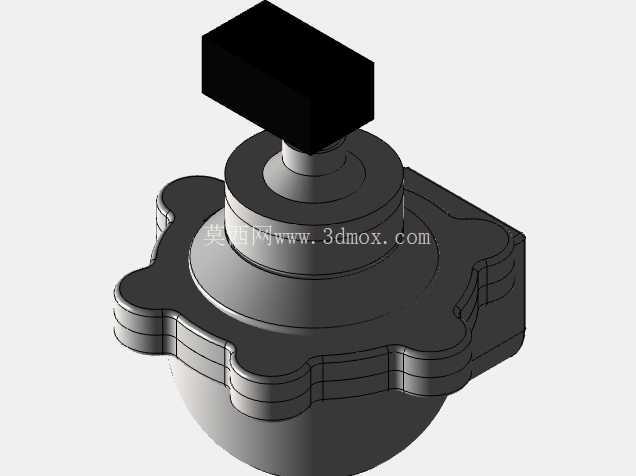

从结构设计思路来看，该模型还原了这类阀件的典型分体式布局，下部为带法兰安装边的阀身主体，采用多瓣式外轮廓的法兰结构，相比整圈圆形法兰，在保证连接压紧力均匀分布的前提下，有效降低了阀件整体重量，同时法兰上的安装孔位做了沉台避让设计，安装时螺栓头部不会突出法兰平面，能适配狭窄的气包安装空间，避免与周边管路产生干涉。阀身中部的流道做了圆弧过渡处理，没有直角突变结构，能最大程度降低压缩空气通过时的压力损失，提升喷吹效率，减少不必要的气源能耗。上部的电磁驱动模块采用独立的方块式封装结构，与下部阀身通过同轴的导向柱连接，驱动模块与阀身之间设置了密封隔离腔，避免阀体内的压缩空气泄漏到驱动模块内部，同时这种分体式设计也方便后期维护时单独更换驱动线圈，无需拆卸整个阀件与管路的连接，降低现场运维的工作量。

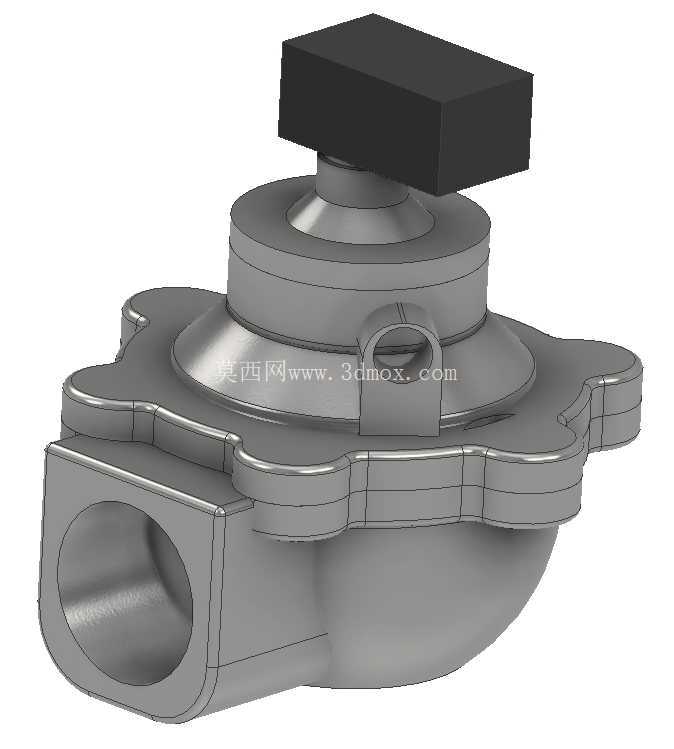

在安装边界与尺寸适配层面，该阀件的侧向通路口径适配常规DN20到DN25规格的喷吹连接管路，法兰安装边的最大外轮廓尺寸控制在120mm范围内，安装时阀身底部与气包壁面的贴合面做了平面度公差控制，保证密封垫片压紧后无泄漏点，上部驱动模块的顶部距离阀身安装面的高度不超过100mm，在多阀并排安装在气包上时，相邻阀件的中心距只需预留150mm的空间即可满足安装与接线操作需求，不会出现操作空间不足的问题。阀身上预留的吊环式小凸台结构，并非用于整阀吊装，而是方便现场安装时穿入细铁丝做临时固定，或是在多管路排布时绑定走线，避免控制线缆晃动磨损。

从功能特性的细节设计来看，该阀件的内部膜片动作行程做了优化，相比常规直角式脉冲阀，膜片的开启高度提升了15%左右，在相同的气源压力下，单阀的喷吹气量更大，能够覆盖更长的喷吹管、更多的滤袋清灰需求，同时膜片的复位弹簧采用了变刚度设计，阀口开启时弹簧阻力小，保证动作响应速度，阀口关闭时弹簧压紧力快速提升，保证关闭密封性，不会出现漏气串气的问题。阀身的材质适配常规压铸铝合金的成型工艺，模型上的分型面位置完全贴合压铸生产的开模逻辑，没有出现倒扣无法脱模的结构，壁厚控制在3-4mm之间，既保证了阀体能承受0.8MPa的常规工作气压，也不会因为壁厚过大导致压铸成型时出现缩孔、气孔等缺陷，适合批量压铸生产，降低制造成本。

在实际选型适配中，这类阀件可以直接替换同安装尺寸的传统直角脉冲阀，无需改动现有气包的开孔位置与安装孔距，对于老旧除尘系统的阀件升级改造十分友好，模型中还原的所有密封槽位置、安装孔位尺寸都与行业通用规格保持一致，结构工程师在做除尘系统三维排布时，可以直接调用该模型完成管路装配、干涉检查，不需要反复核对实物尺寸，能有效缩短系统设计的周期。同时模型中对阀件内部的流道轮廓做了准确还原，也可以直接导入仿真软件做流场分析，优化喷吹压力、喷吹时间等参数，为整个除尘系统的参数匹配提供准确的模型支撑。
