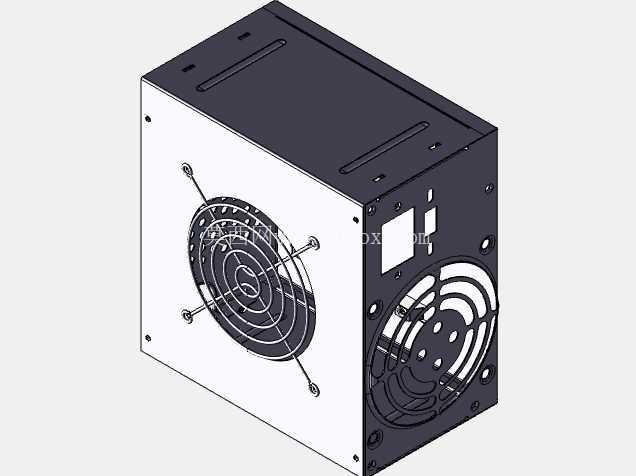

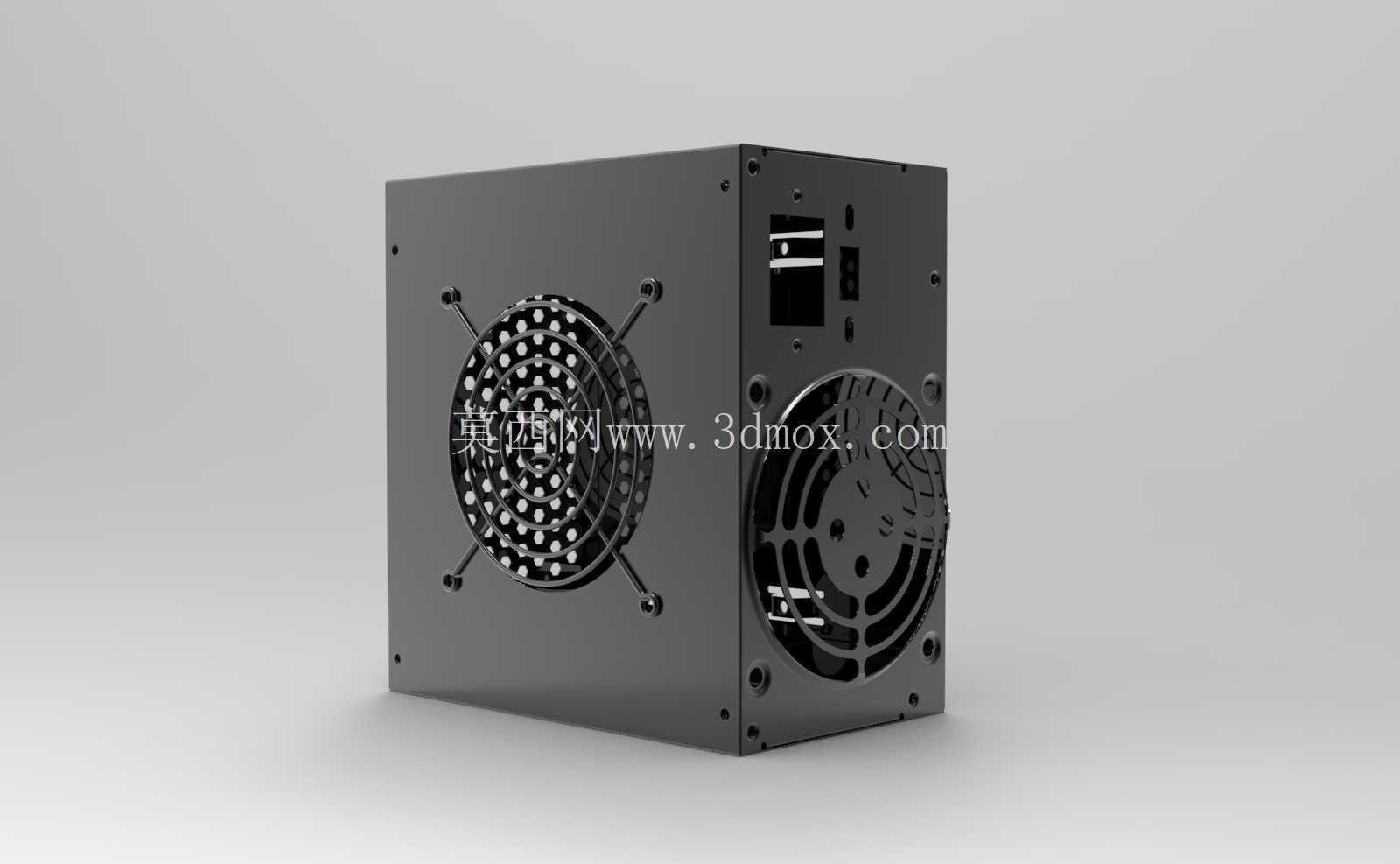

这款钣金结构的计算机电源壳体,是台式PC供电单元的核心承载部件,日常应用覆盖DIY装机、商用台式机组装、工业控制计算机配套等多个场景,直接决定电源内部PCB板、变压组件、滤波元件的安装稳定性,同时承担电磁屏蔽、散热导流、外部防护的多重作用。从实际装机的适配需求出发,设计阶段首先锁定标准ATX电源的安装边界,整体外形尺寸遵循行业通用规范,长宽高控制在常规ATX电源的适配区间内,可直接兼容绝大多数标准ATX机箱的电源安装位,安装孔位完全匹配机箱电源固定位的孔距公差,无需额外改孔即可完成装配,侧边预留的电源输入接口、输出线束出线口位置,完全对齐市售主流PC电源的接口布局,不会出现接口错位、线束弯折干涉的问题。

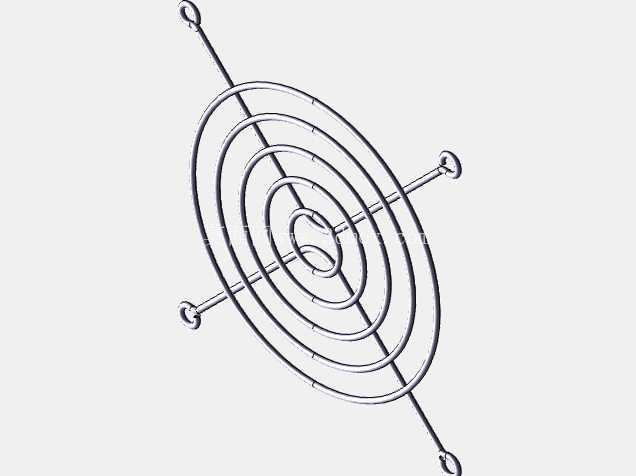

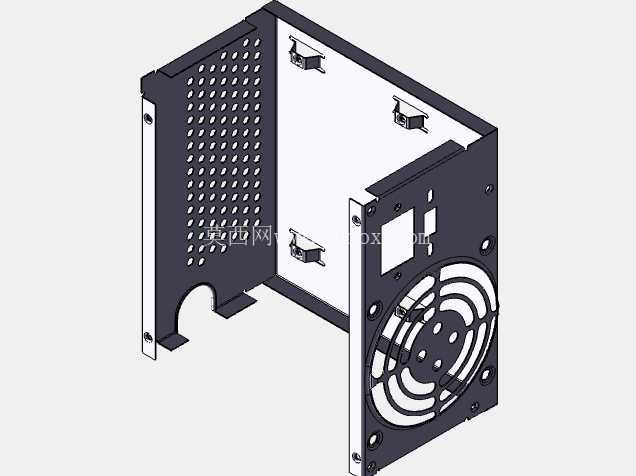

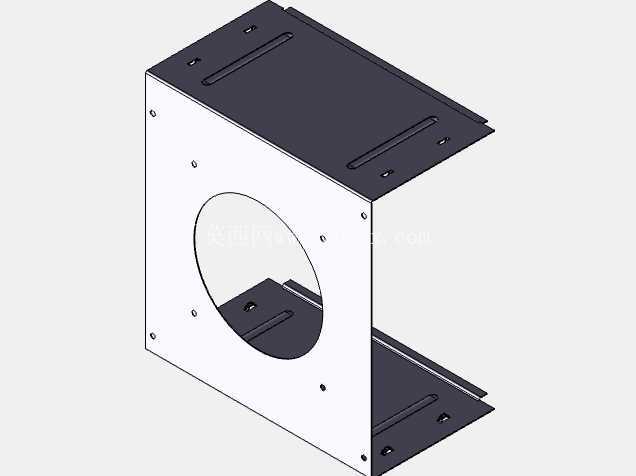

设计全程采用钣金折弯工艺思路,主体结构选用冷轧钢板作为基材,通过数冲下料、数控折弯、压铆连接的工艺路径完成成型,减少不必要的焊接工序,既控制壳体整体重量,又能保证各拼接面的平面度公差,避免因焊接变形导致内部元件安装卡滞。壳体的两个侧面分别设计了不同规格的通风开孔,大尺寸轴流风扇安装位对应电源内部的主散热风扇,开孔采用同心圆阵列排布的格栅结构,在保证通风量的同时,格栅条的宽度经过反复校核,既不会遮挡风道降低散热效率,又能防止外部线材、异物误入风扇运转区域造成损坏;另一侧的辅助通风孔对应电源内部的次级散热区域,开孔密度根据内部发热元件的分布做差异化调整,靠近整流桥、开关管等高发热元件的区域开孔率更高,靠近低压输出端的区域适当降低开孔密度,兼顾电磁屏蔽性能。
壳体的折边结构做了多重细节处理,所有外露边缘都设计了压平包边,避免装机过程中划伤操作人员或损坏线材;内部的压铆螺柱位置完全对应电源PCB板的安装孔位,螺柱高度经过精确计算,保证PCB板安装后与壳体底部留有足够的绝缘间隙,同时避免元件顶部触碰壳体上盖造成短路。壳体表面采用哑光黑色喷塑处理,既提升金属基材的防锈耐腐蚀能力,又能减少机箱内部的光线反射,适配多数机箱的内部视觉风格。从结构强度角度看,壳体的折弯转角处做了加强筋压型处理,在板材厚度不额外增加的前提下,大幅提升壳体的抗挤压、抗形变能力,避免运输、装机过程中因外力挤压导致壳体变形,挤压内部元件造成损坏。
散热风道的设计上,壳体内部预留了导流风道的成型空间,风扇安装位的周边做了翻边结构,引导气流顺着壳体长度方向穿过内部所有发热元件,从另一侧的通风孔排出,避免气流在壳体内部形成紊流,降低散热效率。上盖与底座的连接采用卡扣加螺丝的双重固定方式,日常维护拆解时无需完全拆除所有螺丝即可打开上盖,卡扣结构保证上盖与底座的拼接缝隙均匀,不会出现局部翘曲的问题,同时拼接处的缝隙宽度控制在电磁屏蔽要求的范围内,减少电源工作时的电磁辐射外泄,避免对机箱内部的主板、显卡等其他元件造成电磁干扰。出线口位置设计了护线齿结构,线材穿出时护线齿可以包裹线材外皮,避免钣金锐边割破线材绝缘层造成短路风险,同时护线齿的卡槽可以固定出线位置,避免运输过程中线材被拉扯导致内部焊点脱焊。
