航空涡轮喷气发动机前端结构设计

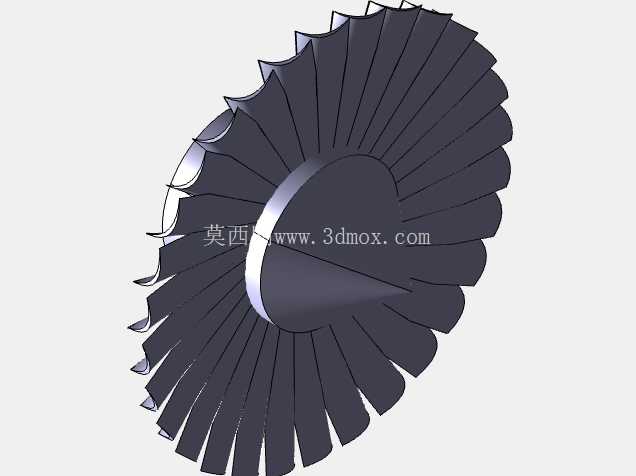

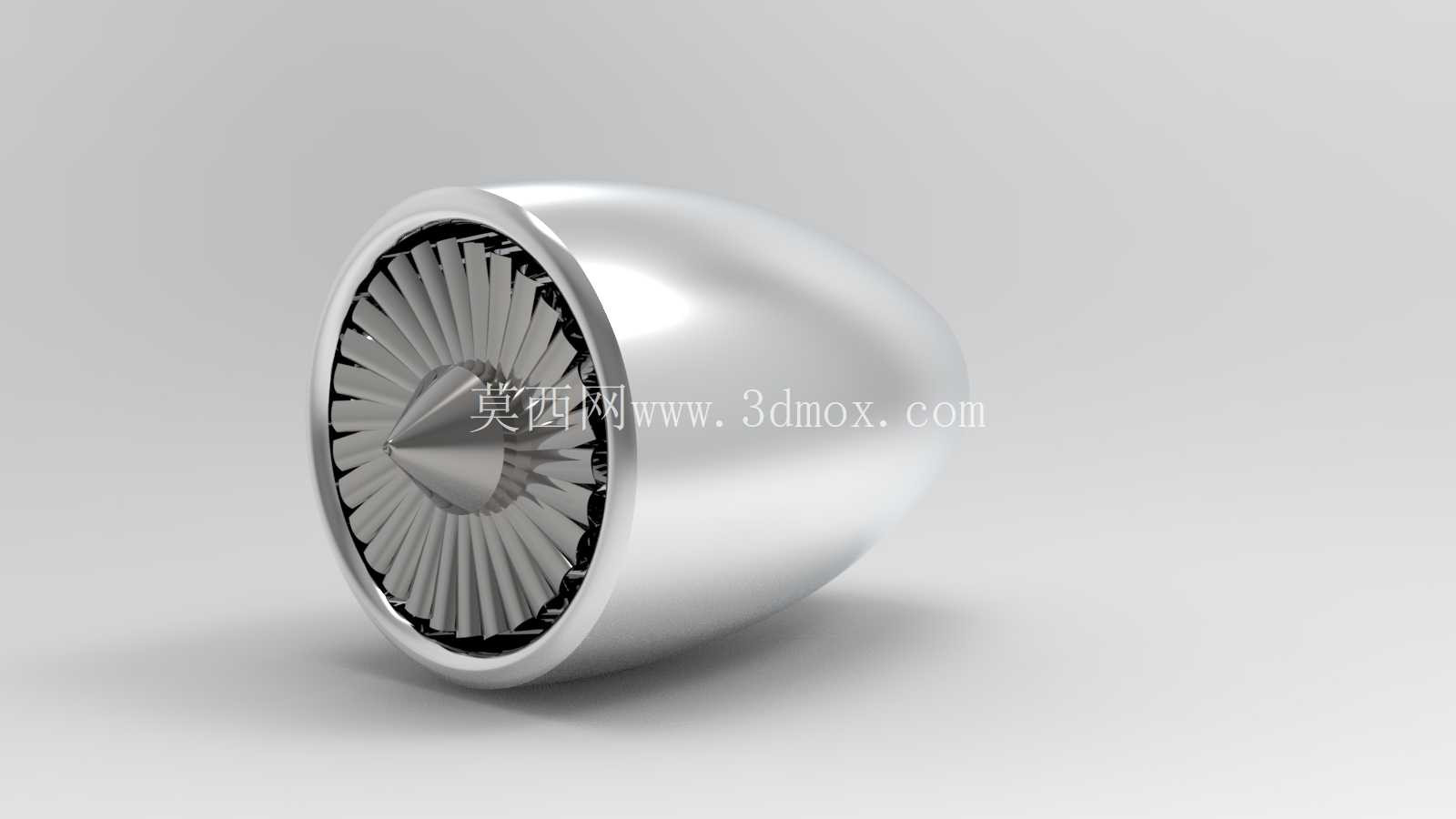

　　本次呈现的是航空涡轮喷气发动机的前端进气与压气机段结构设计，该部分作为航空动力装置的核心进气单元，直接决定了发动机进气效率、压气机工作稳定性以及整体推力输出表现，在民用干线客机、军用歼击机、中小型通航飞行器的动力系统中均有广泛应用场景，是航空发动机设计环节中需要反复迭代校核的关键区段。从实际用途来看，该段结构首先承担来流空气的整流、减速增压功能，将飞行过程中高速冲入的紊乱气流整理为均匀稳定的轴向流，送入后续压气机级组完成逐级压缩，为燃烧室提供符合压力、流速要求的压缩空气，同时前端整流锥还具备防冰、异物导流的作用，避免飞行过程中吸入的砂石、冰晶直接冲击高速旋转的叶片，降低叶片损伤失效的概率。从功能特性上看，该结构采用了单级大尺寸风扇叶片搭配弧形整流罩的布局，叶片采用等强度翼型截面设计，沿叶高方向存在连续的扭角变化，适配不同半径处的线速度差异，保证整个叶高范围内的气流攻角处于最优区间，减少气流分离带来的喘振风险；整流罩采用椭球流线型外形，曲面曲率经过多轮流体仿真优化，能够有效降低进气道入口处的气流阻力，在跨音速飞行工况下可弱化激波强度，减少激波带来的能量损失。

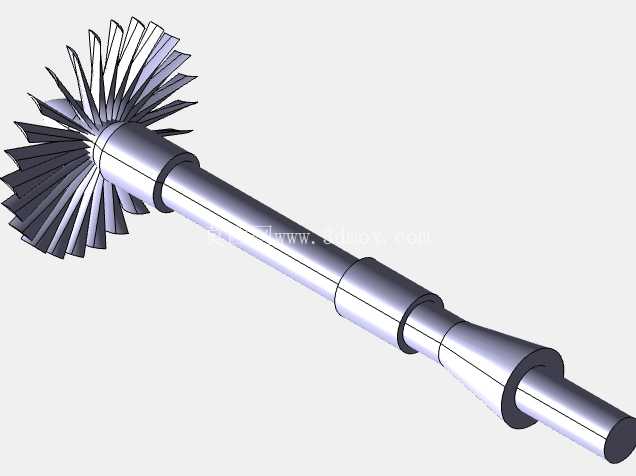

　　设计思路上，首先围绕进气道流量系数要求确定入口通流直径，结合压气机级的转速匹配要求确定叶片数量与叶型安装角，建模过程中先完成单叶片的参数化建模，通过圆周阵列完成整圈叶片的装配，再根据叶片轮盘的安装接口匹配整流罩的连接结构，保证整流罩与叶片轮盘之间的同轴度公差控制在合理范围内，避免高速旋转过程中出现偏心振动问题；同时在叶片与轮毂的连接位置设计了圆弧过渡结构，降低应力集中系数，满足长时间高转速工况下的疲劳强度要求。

　　关于外形尺寸与安装边界，该前端段的最大外径为进气道唇口位置尺寸，整体轴向长度从整流罩前端点到风扇轮盘后安装面的距离需匹配发动机整机的轴向布局要求，安装接口采用轮盘后端的法兰止口结构，与后续低压压气机段的连接法兰采用同轴定位设计，安装时需保证止口配合的公差满足H7/k6的过渡配合要求，保证连接刚性与同轴度；叶片顶端与进气道机匣内壁之间预留了合理的径向间隙，既避免高速旋转过程中叶片热胀后与机匣发生刮蹭，又不会因为间隙过大导致叶顶漏气损失过高，影响压气机效率。

　　在实际工程应用中，该类结构的建模还需要考虑叶片的材料特性，钛合金叶片在工作转速下的离心伸长量需要纳入间隙设计的考量范围，整流罩的防冰管路布置空间也需要在结构设计阶段预留，避免后续管路装配出现干涉；同时进气道唇口的圆角半径需要结合不同飞行马赫数下的进气特性调整，低速工况下大圆角唇口能提升进气均匀性，高速工况下需要适当收窄唇口厚度降低阻力，该模型的曲面设计兼顾了亚音速巡航与短距起飞工况下的进气需求，可作为小型涡喷发动机前端结构设计的参考方案，也可用于航空动力教学演示中的结构展示，帮助设计人员理解进气段与压气机级的匹配逻辑，在建模过程中可基于该参数化模型快速调整叶片数量、扭角、整流罩曲率等参数，适配不同推力等级的涡喷发动机设计需求，减少重复建模的工作量，提升结构迭代效率。
