多片式离合器传动总成结构设计

　　在工业传动系统、工程机械行走机构、农用设备动力传输单元中，多离合器结构始终是动力通断控制、多档位扭矩切换的核心执行部件，这套多离合器总成的三维结构，完整还原了实际量产部件的装配逻辑与功能边界，可直接用于传动系统的方案选型校核、装配干涉验证以及教学演示场景。从实际工况适配来看，这类多离合器总成常被布置在动力源与执行机构之间的传动链路中，既可以在设备空载启动时切断动力负载，降低动力源的启动冲击电流与机械负载，也能在设备运行过程中实现不同传动比的平顺切换，避免硬连接打齿、扭矩突变对传动链上齿轮、轴类零件造成的疲劳损伤。

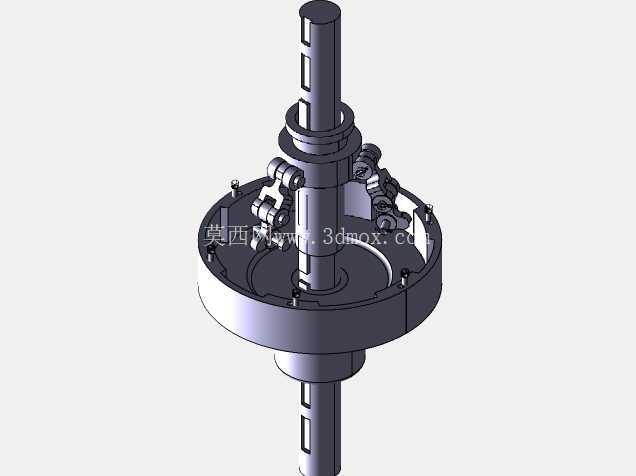

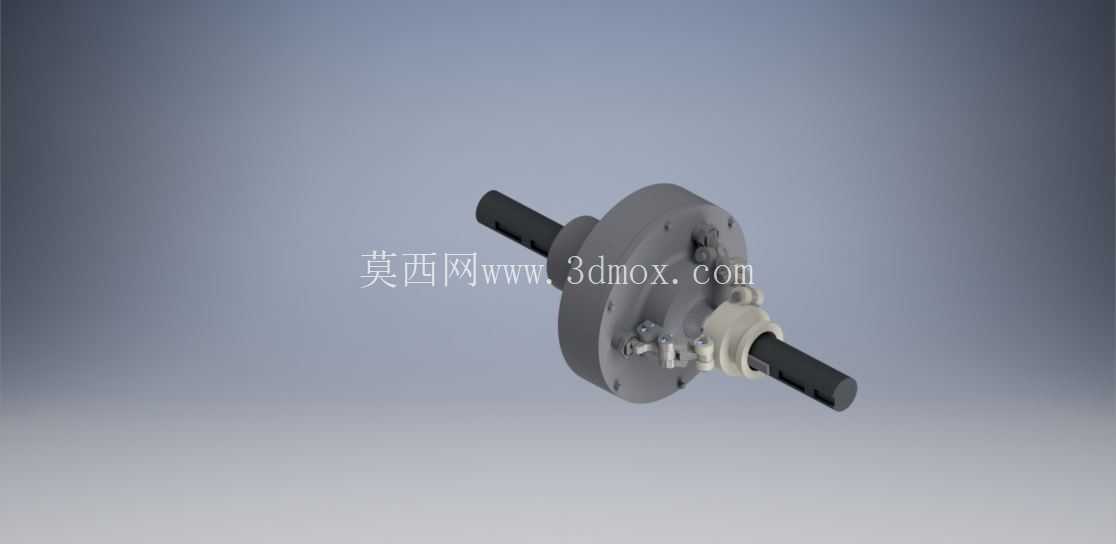

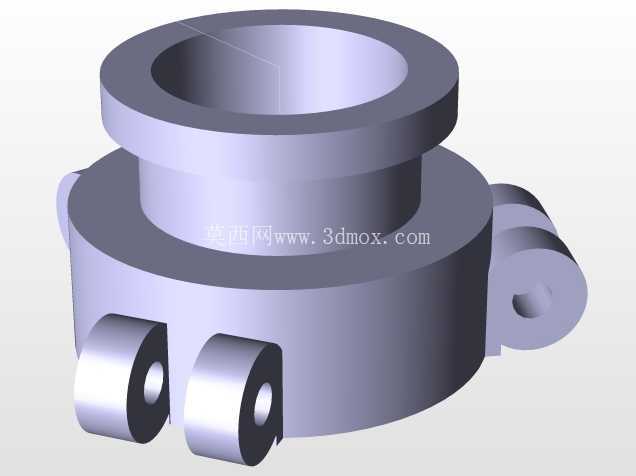

　　整套结构采用同轴双出轴布局，输入与输出端均采用标准圆柱轴伸设计，轴端预留了键槽安装位，可适配平键、花键等多种连接形式，安装时可直接通过两端轴伸与上下游传动部件对接，外壳上的安装法兰预留了均匀分布的螺栓孔，可直接固定在设备的安装基座上，无需额外设计转接支架，能有效缩短设备的整体设计周期。从结构设计逻辑来看，这套总成将多组摩擦副集成在同一个封闭壳体内，通过外部操纵机构推动内部压盘组件，实现不同摩擦组的压紧与分离，每组摩擦副对应一条独立的动力传输路径，当某一组摩擦副被压紧时，对应的传动链路被接通，动力从输入轴经该组摩擦片传递至对应的输出端，可实现单路输入、多路输出的独立控制，也可通过不同摩擦组的组合压紧，实现不同传动比的动力输出。

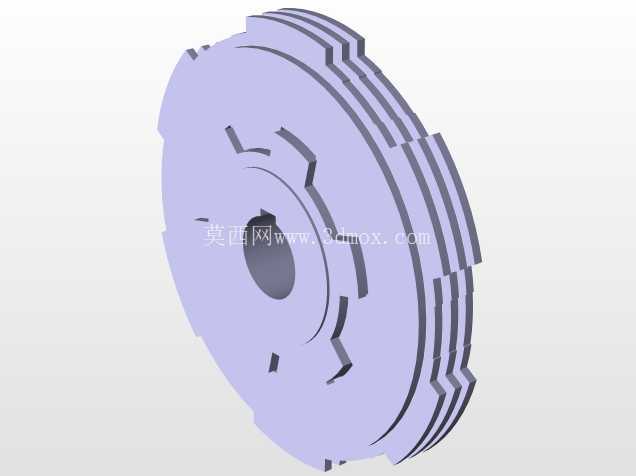

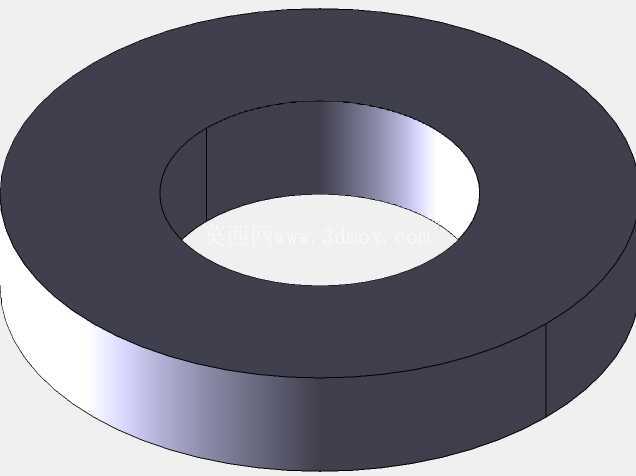

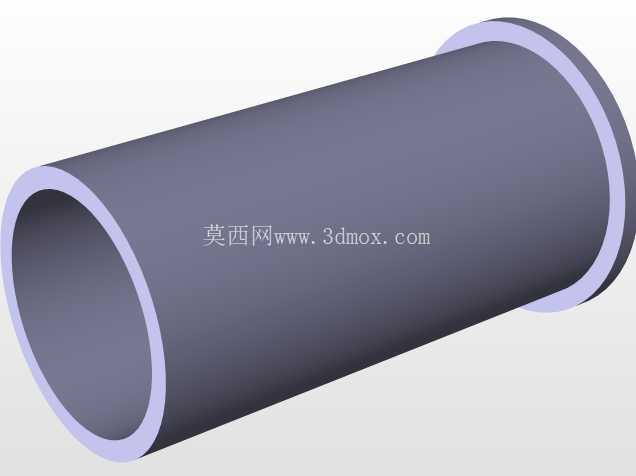

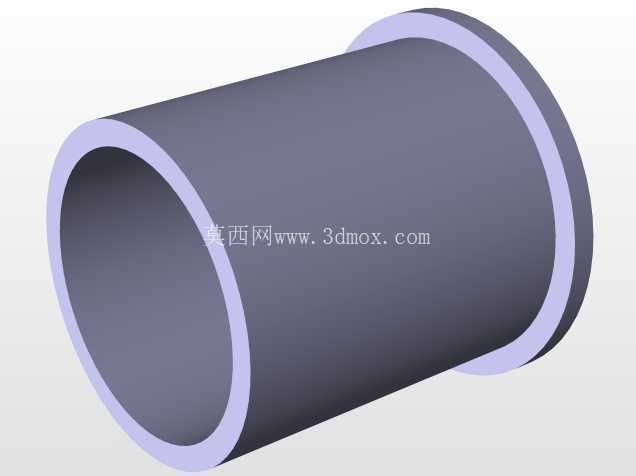

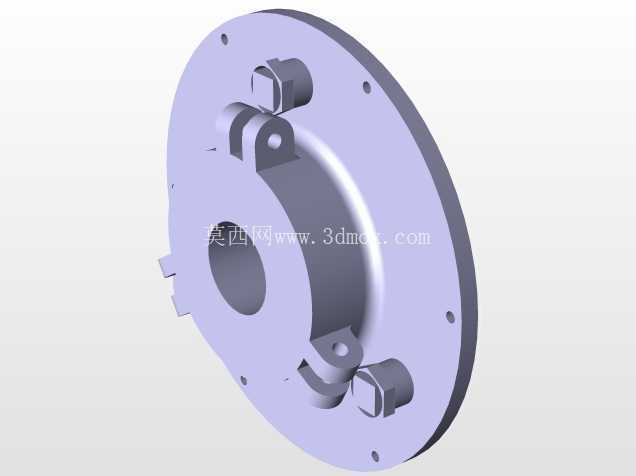

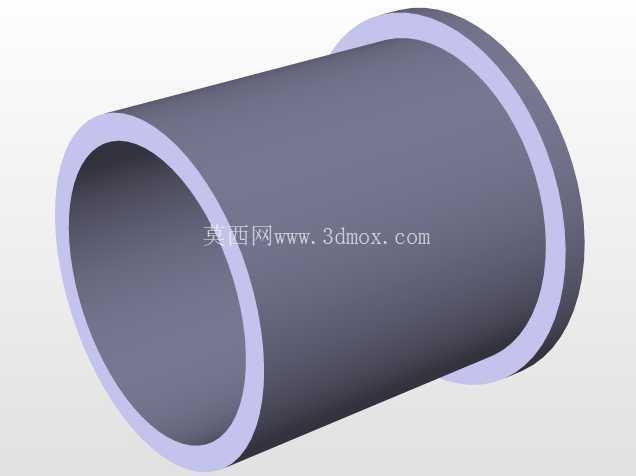

　　壳体采用分体式装配设计，端盖与主壳体通过螺栓紧固，结合面预留了密封槽安装位，可填充密封胶或安装密封圈，防止内部润滑介质泄漏，同时阻挡外部粉尘、水汽进入壳体内部磨损摩擦片与轴承。内部的摩擦片组件采用交替叠装布局，主动片与输入轴端的传动鼓连接，从动片与输出轴端的传动毂连接，分离状态下主动片与从动片之间保留均匀间隙，避免空转时产生不必要的摩擦损耗与发热，压紧状态下通过摩擦片之间的静摩擦力传递扭矩，设计时可根据所需传递的额定扭矩调整摩擦片的数量与摩擦面的接触压力，适配不同功率等级的动力源。

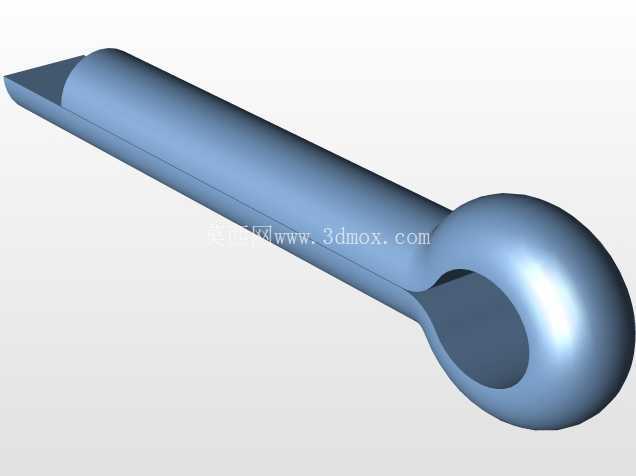

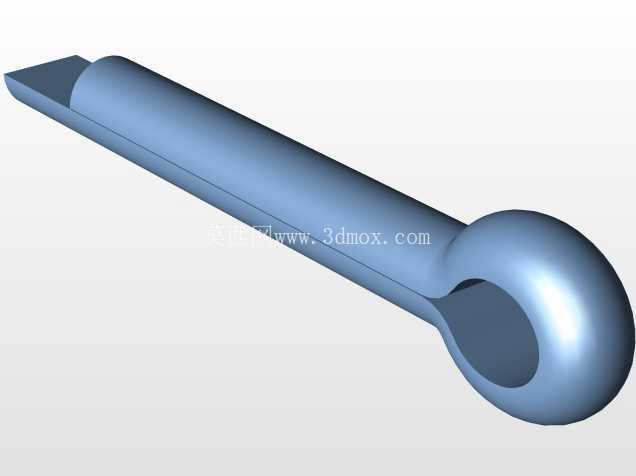

　　在安装边界上，整套总成的径向最大尺寸为壳体法兰的外圆直径，轴向尺寸从输入轴轴端到输出轴轴端为总长度，安装时需要预留足够的轴向操作空间，用于后期摩擦片磨损后的间隙调整，以及操纵机构的连接与维护，壳体上的注油孔与排油孔位置均避开了安装贴合面，日常维护时无需拆卸总成即可完成润滑油的更换。从功能特性来看，这套多离合器总成相比传统单离合器结构，集成度更高，可在有限的安装空间内实现多路径动力切换，减少了传动链上的独立部件数量，降低了整体装配误差累积，同时封闭的壳体结构可有效保护内部摩擦组件，延长部件的使用寿命，在频繁启停、多档位切换的工况下，能保持稳定的扭矩传递效率，减少动力损耗。建模过程中完整还原了每个零件的装配关系，包括摩擦片的限位卡环、压盘的回位弹簧、轴承的安装定位台阶、螺栓的紧固位置等细节，可直接用于生成工程图纸、进行有限元受力分析，也可用于装配工艺的模拟验证，检查装配过程中是否存在工具操作空间不足、零件装配顺序冲突等问题。在实际选型应用中，可根据设备的额定输入转速、最大传递扭矩、安装空间尺寸，对轴伸直径、摩擦片数量、壳体安装孔位进行参数化调整，无需重新搭建整体结构框架，能大幅提升设计效率。
