可夹持式旋转台虎钳结构设计

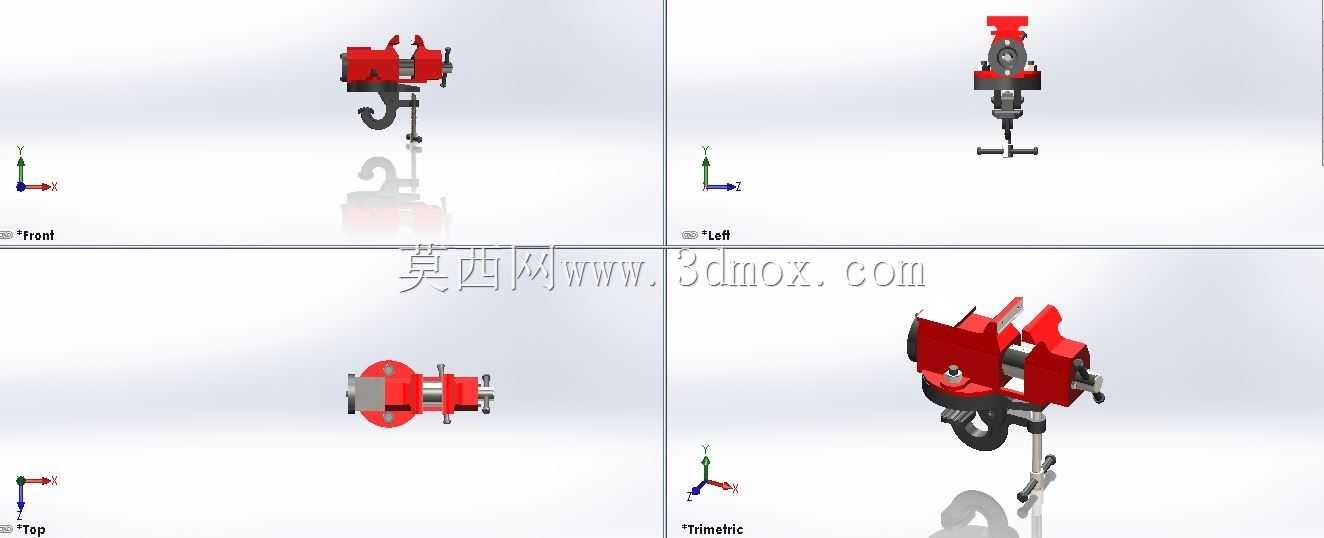

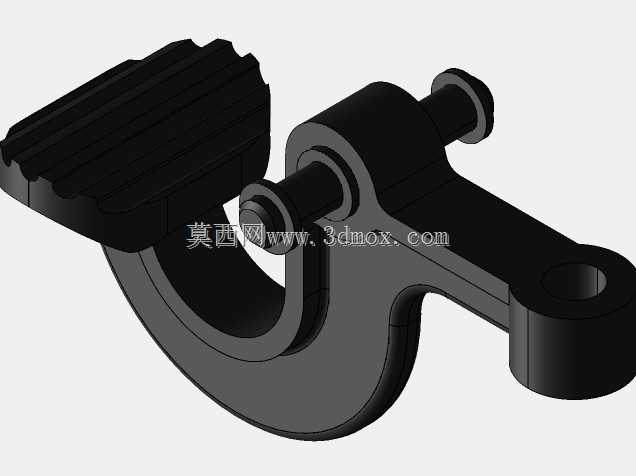

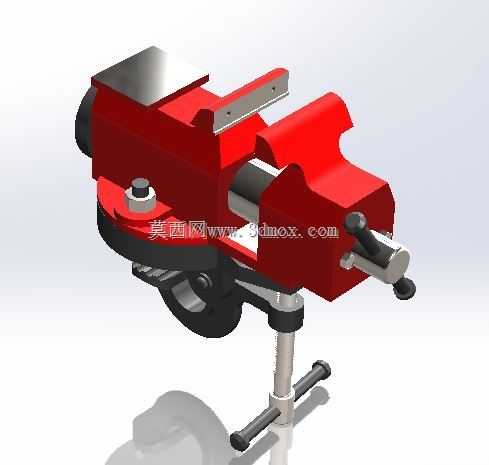

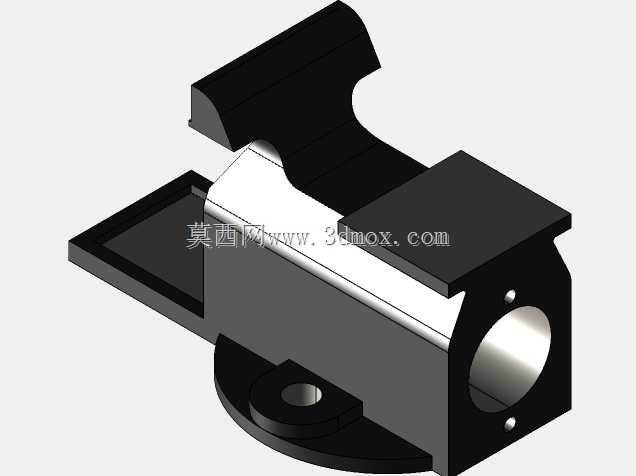

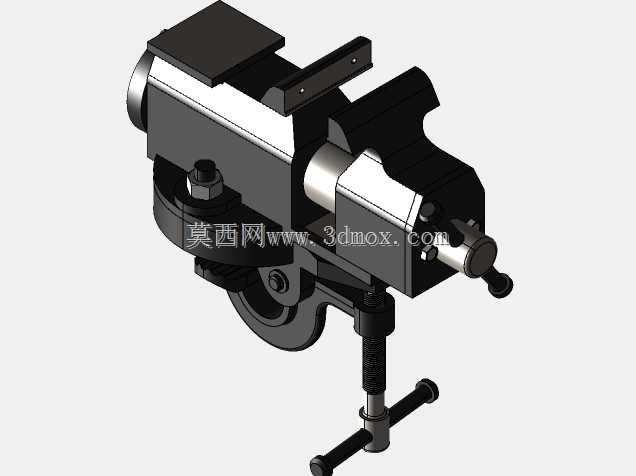

这款台虎钳的结构设计充分考虑了多场景钳工、装配、维修作业的实际使用需求，整体采用钳身可旋转、底座可夹持固定的组合式结构，能够适配不同作业台面的安装条件，无需在台面上打孔预埋螺栓，通过底座下方的螺旋压杆结构即可快速完成装夹固定，压杆端部设置防滑橡胶垫，既可以增大与台面下沿的摩擦力避免作业时钳身移位，也能防止压接过程中刮伤工作台漆面。钳身主体采用高强度铸铁材质的结构设计，固定钳身与活动钳身的钳口位置均设置可更换的硬质钢钳口板，钳口板表面加工有交叉网状防滑齿纹，夹持金属工件时能够提供足够的静摩擦力，避免工件在锉削、锯切、轻量敲击作业中出现滑移，当钳口板磨损到防滑齿失效或出现局部凹陷时，只需拧下固定螺钉即可快速更换备件，无需整体更换钳身，大幅降低长期使用的维护成本。

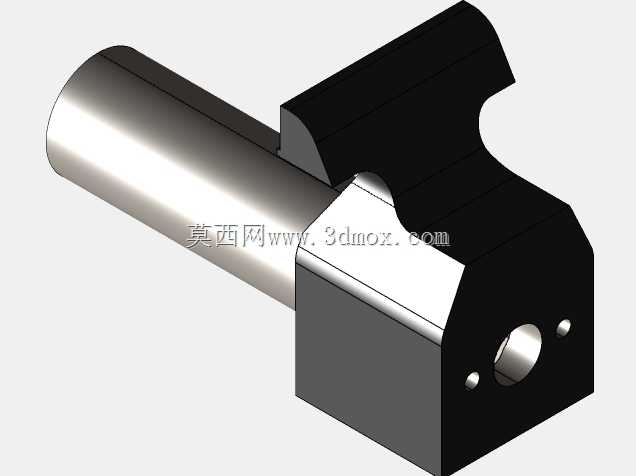

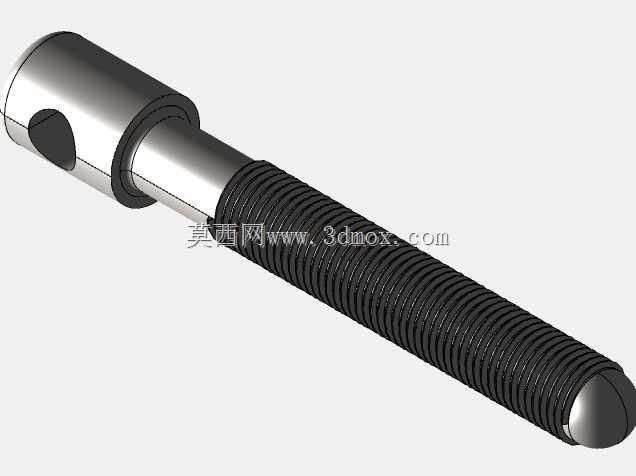

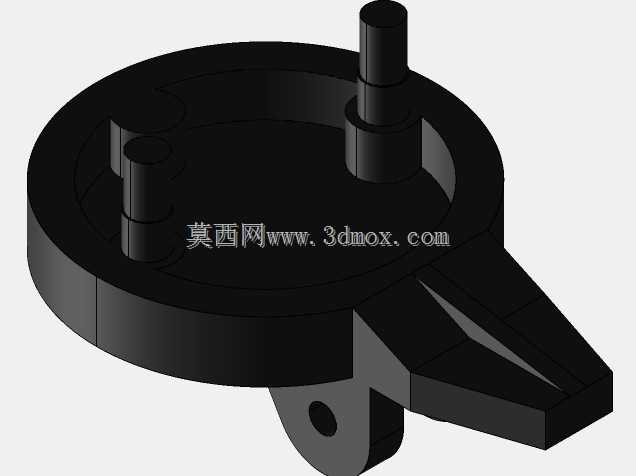

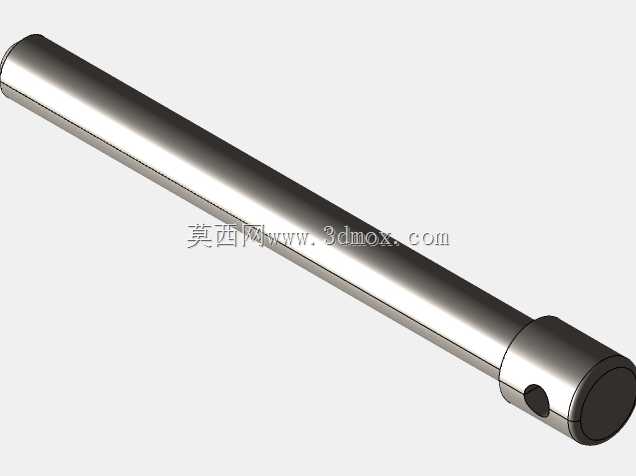

钳身与底座之间设置转盘式旋转结构，松开转盘锁紧手柄后，钳身可绕底座中心轴做360度水平旋转，调整到所需作业角度后扳动手柄即可完成锁紧，能够满足不同角度工件的加工夹持需求，无需反复调整工件装夹位置，减少重复装夹带来的定位误差。活动钳身的进给采用丝杠螺旋传动结构，丝杠端部设置带防滑滚花的转动手柄，手柄末端加装可转动的握球，转动进给时握持舒适，能够通过较小的操作力输出较大的夹紧力，丝杠与活动钳身的连接位置设置防脱结构，避免活动钳身进给超程后从钳身导轨上脱落。钳身导轨采用燕尾槽式滑动结构，配合间隙经过合理设计，既保证活动钳身进给过程顺畅无卡滞，也能控制活动钳身的上下、左右窜动间隙，保证夹持工件时两钳口的平行度，避免工件装夹后出现倾斜。

从安装边界来看，这款台虎钳的底座夹持开口范围可覆盖多数常规钳工台、维修工作台的台面厚度，钳身最大开口距离能够满足常见中小型机械零件、五金工件的夹持需求，整体外形尺寸紧凑，不会占用过多工作台面空间，除了固定在工作台面使用外，也可临时夹持在槽钢、方管等型材构件上完成现场维修作业。在实际应用场景中，这类台虎钳不仅适用于常规钳工加工作业，也可用于小型零件的装配定位、焊接辅助夹持、工件打磨去毛刺、零部件拆卸维修等场景，钳身上方额外设置的小型砧面结构，可用于轻量的校直、敲击整形作业，无需额外搭配小型铁砧，拓展了工具的使用范围。设计过程中对各受力部件的截面尺寸做了针对性加强，尤其是丝杠受力位置、钳身与转盘连接位置、底座夹持压杆位置，均按照最大夹持力下的载荷做了强度校核，避免长期满负载使用后出现结构变形或断裂问题，各活动连接位置均预留润滑注油通道，日常维护时可定期加注润滑脂，减小运动部件的磨损，延长整体使用寿命。
