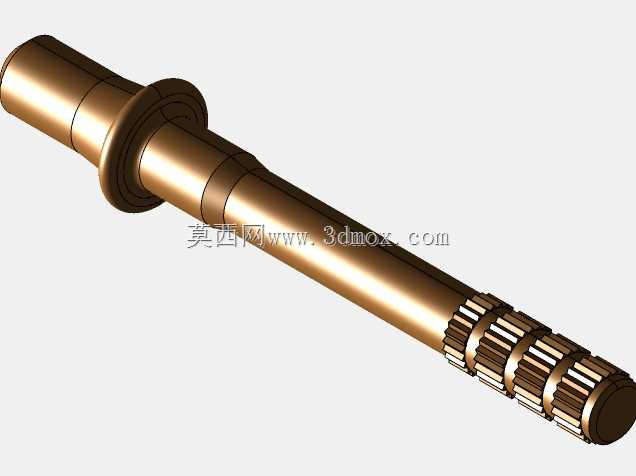

车用点火系统火花塞结构三维数模

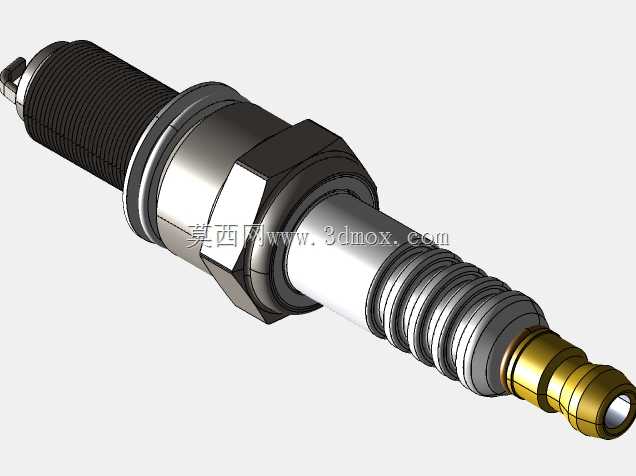

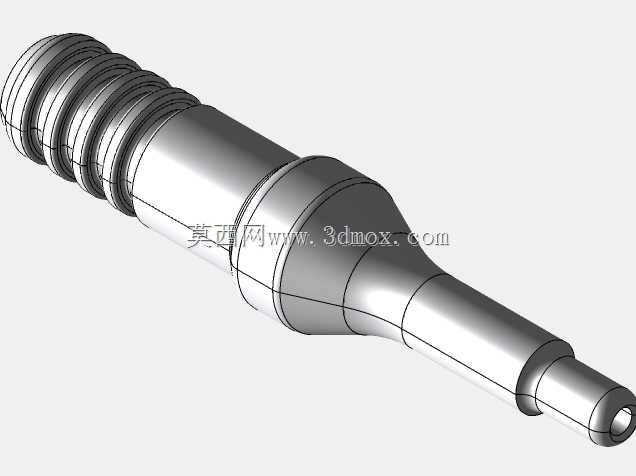

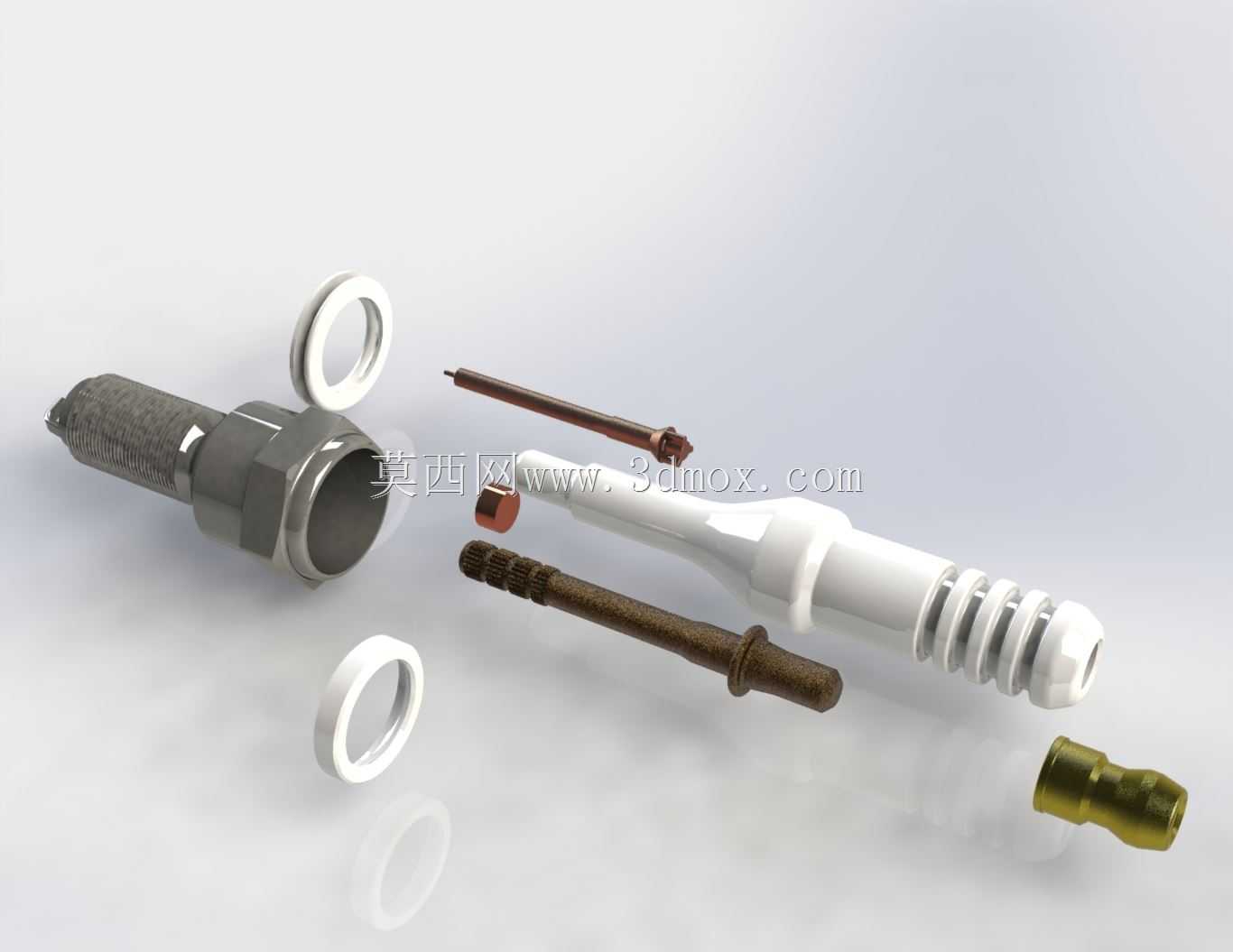

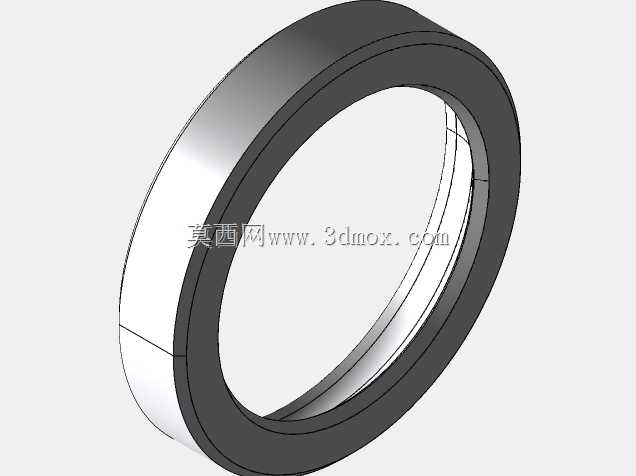

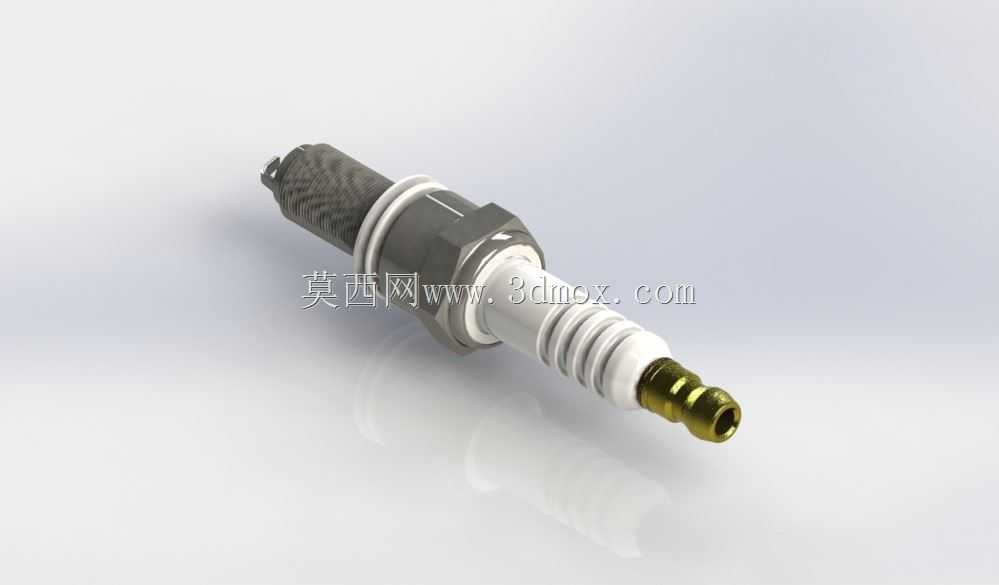

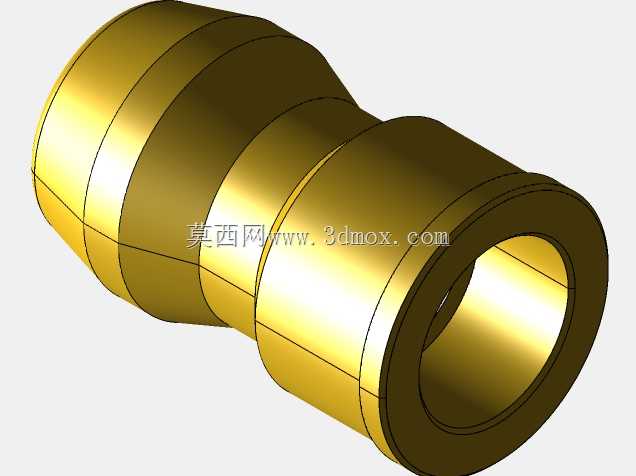

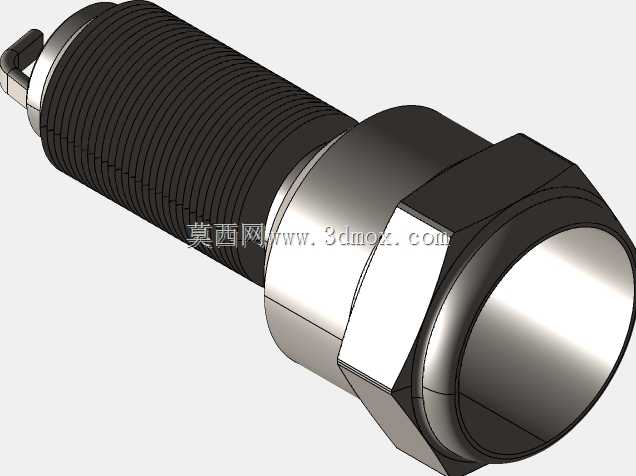

在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率的核心执行部件，其结构合理性直接影响发动机的动力输出、油耗表现与排放水平。这款三维数模完整还原了量产火花塞的全部结构细节，从接线端的金属插接头到伸入燃烧室的电极端头，每一处结构都严格按照车用火花塞的实际装配尺寸构建，可直接用于点火系统装配仿真、缸盖布局校核以及教学演示场景。从结构设计逻辑来看，最外侧的滚花金属壳体承担着安装定位与接地导通的双重作用，壳体上的六角结构是匹配套筒扳手的拆装受力位，下部的螺纹段需要严格匹配缸盖上火花塞安装孔的螺纹规格，建模时螺纹的大径、小径、螺距都遵循公制火花塞的通用标准，同时预留了密封垫圈的安装位置，保证装配后缸内的高压燃气不会从安装缝隙泄漏。中间的陶瓷绝缘体是整个部件的绝缘核心，采用多道伞棱结构设计，这种结构一方面增加了爬电距离，避免高压电在壳体与中心电极之间出现表面闪络，另一方面伞棱的造型也能适配发动机舱内的溅水、积灰工况，减少表面污损导致的绝缘失效问题，陶瓷体与金属壳体的结合部位采用过盈压装的结构设计，建模时还原了两者的配合公差带，可用于压装工艺的仿真分析。中心电极从陶瓷绝缘体中心贯穿，上部通过导电密封层连接接线端子，下部伸出陶瓷端头与侧电极形成点火间隙，建模时还原了中心电极内部的阻尼电阻结构，这个电阻的作用是衰减点火系统产生的电磁干扰，避免对车载电子设备造成影响；侧电极焊接在金属壳体的下端面，折弯后与中心电极保持规定的间隙距离，两者的端面形状、相对位置都按照量产点火需求设计，可直接用于点火电场的仿真分析。在安装边界的尺寸控制上，整个模型的螺纹旋入长度、绝缘体突出壳体的长度、接线端的连接尺寸都严格遵循车用火花塞的通用规范，可直接导入缸盖总成模型中完成装配干涉检查，验证火花塞与燃烧室、气门、活塞顶部的安全距离，避免发动机运行过程中出现运动部件碰撞火花塞的故障。对于发动机设计人员而言，这个数模既可以用于点火系统的布局设计，也能作为零部件选型的参考依据，帮助工程师快速确认不同热值火花塞的结构差异，完成点火系统的匹配设计；对于三维建模学习者而言，这个模型涵盖了金属压装、陶瓷绝缘、电极焊接等多种典型机械结构，可通过拆解模型学习不同功能结构的设计思路，掌握精密小部件的建模技巧。
