手动螺旋式管虎钳夹持工装结构设计

在金属加工、管路装配、机修钳工的日常作业场景里，管件装夹的稳定性直接决定了套丝、切割、坡口加工、焊接组对的作业精度，这款手动螺旋式管虎钳正是针对小直径金属管件、棒料的夹持需求设计的工装结构。不同于平口钳的平面夹持逻辑，这款虎钳的钳口做了适配圆柱面的V型定位结构，夹紧过程中能自动对中管件轴线，避免装夹时工件偏移，不管是薄壁镀锌管、实心圆钢还是小型异型截面工件，都能通过螺旋副的进给实现稳定夹持，不会出现夹伤薄壁管件或者夹持打滑的问题。

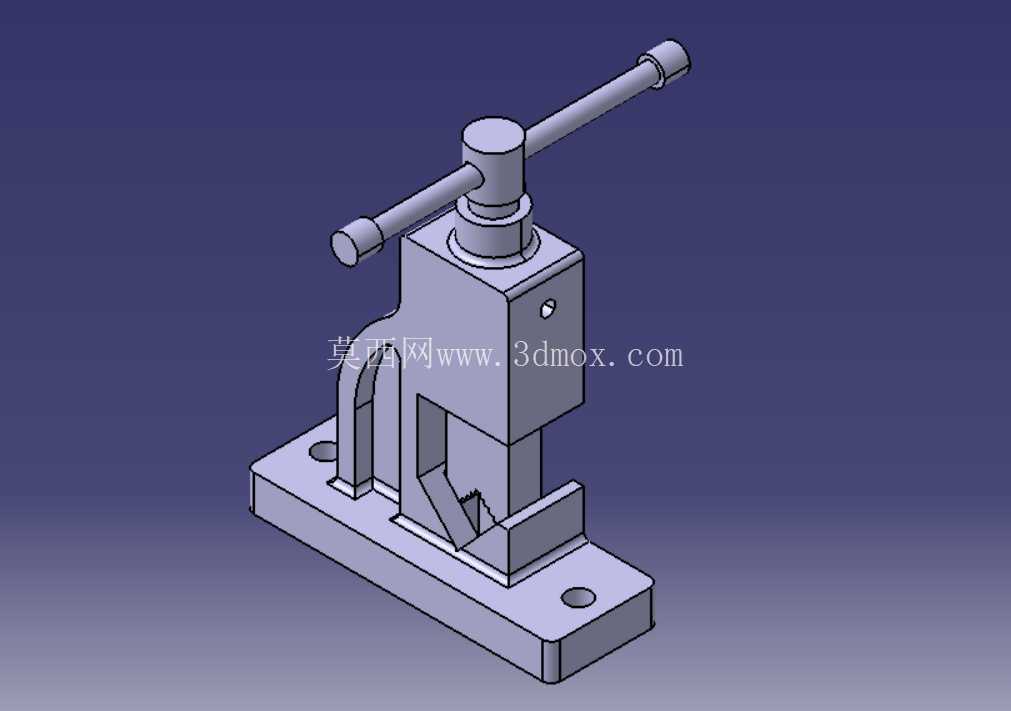

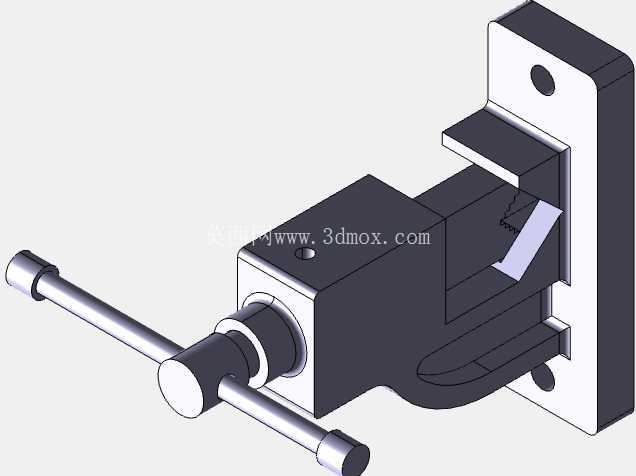

从结构设计逻辑来看，整个组件采用分体式装配思路，底部安装底板设置了两个对称的沉头安装孔，孔位间距适配常规钳工台的T型槽间距，安装时可以通过T型螺栓直接固定在工作台面上，底板的厚度经过受力校核，在最大夹紧力下不会出现翘曲变形，保证夹持基准的稳定性。主体支架与底板采用一体式铣削成型的结构，减少了拼接带来的装配间隙，支架上部加工有与螺旋丝杆配合的内螺纹孔，丝杆顶端穿入可拆卸的加力杆，操作人员可以通过转动加力杆放大输入扭矩，用较小的手动力就能输出足够的夹紧力，丝杆下端与活动钳口采用活动连接结构，夹紧过程中活动钳口不会随丝杆转动，避免钳口与工件表面发生相对滑动刮伤工件表面。

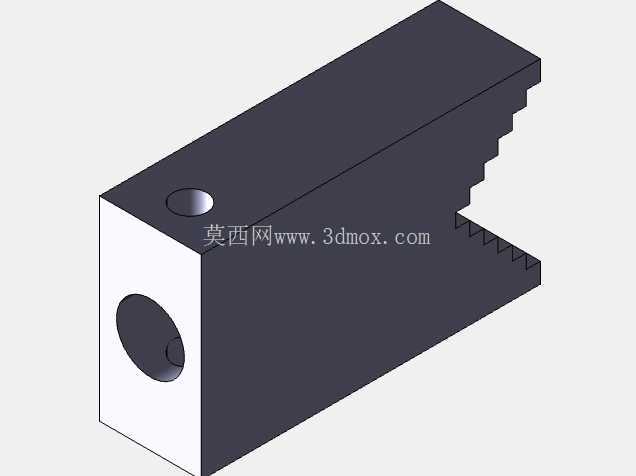

固定钳口与活动钳口的夹持面都做了防滑齿纹处理，齿纹的角度和深度经过反复调整，既能够保证足够的摩擦力防止工件转动，又不会在工件表面留下过深的压痕，对于表面质量要求较高的精加工工件，还可以在钳口处加装铜质或者尼龙材质的软钳口垫片，无需改动主体结构就能满足不同工件的装夹需求。整个虎钳的开合行程覆盖了常规小规格管件的装夹直径范围，从几毫米的细棒料到几十毫米的管材都能适配，日常作业中不需要频繁更换夹具就能完成多数小型工件的装夹固定。

在实际使用场景中，这款管虎钳既可以固定在固定式钳工台上用于车间定点作业，也可以临时固定在移动工作架上用于现场管路维修作业，整体结构没有复杂的液压、气动元件，完全依靠机械螺旋副实现夹紧动作，故障率极低，日常维护只需要定期在丝杆螺纹处涂抹润滑脂就能保证操作顺畅，不需要复杂的保养流程。钳身的整体外形尺寸紧凑，不会占用过多的工作台空间，安装后钳口的高度符合人体工程学设计，操作人员站在工作台前作业时手臂处于自然放松的高度，长时间进行套丝、打磨等作业也不容易产生疲劳。

从建模细节来看，整个组件的装配关系完全还原实际加工装配逻辑，每个零件的配合公差都按照实际机加工要求设置，丝杆与螺纹孔的配合采用间隙配合保证转动顺畅，活动钳口与支架导轨的配合采用小间隙滑动配合，既保证活动钳口进给顺畅，又不会出现过大的旷量影响夹持精度。所有棱角位置都做了倒角处理，避免安装和使用过程中划伤操作人员，加力杆的两端做了滚花处理，转动时手部不容易打滑，即使手上沾有切削液或者油污也能稳定施力。

不同于重型台虎钳的大体积大夹持力设计，这款管虎钳针对小型管件作业场景做了轻量化优化，整体重量控制在单人可以搬运的范围内，需要转移作业位置时不需要借助起重设备就能移动，同时核心受力部件都采用了足够强度的结构设计，夹紧力完全满足小型管件加工的需求，不会因为轻量化设计出现夹持力不足或者结构变形的问题。在管路预制车间的批量套丝作业、五金维修店的工件拆装作业、职业院校的钳工实训场景中，这类结构简单、可靠性高的手动管虎钳都是不可或缺的基础工装，其稳定的夹持性能、便捷的操作逻辑、极低的维护成本，能够适配多种不同的作业场景需求。
