教学用独立立式注塑成型设备结构

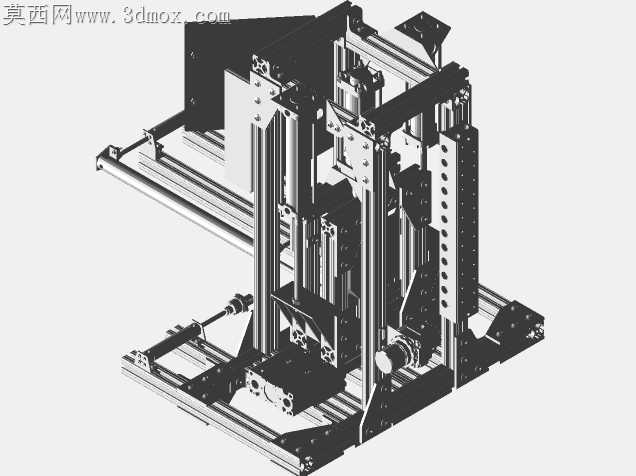

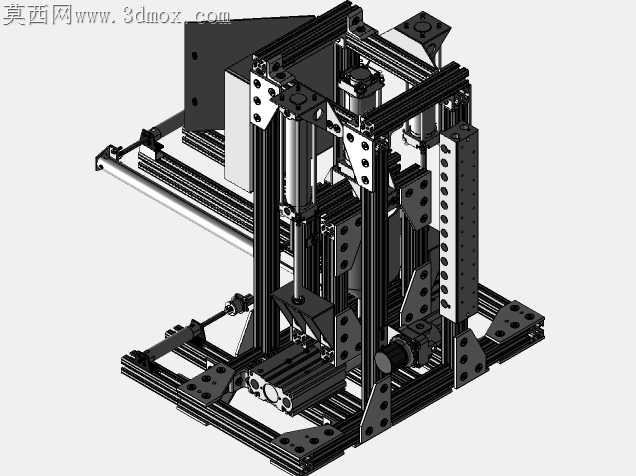

教学场景下的小型注塑设备最容易被忽略的是框架形变问题，不少实训机型用薄铝型材拼接，合模时受力偏移导致飞边频发，这套结构直接选用8020系列铝型材做框架，型材槽口自带的定位棱边能抵消大部分横向剪切力，不用额外加装厚钢板做加强筋，既控制了整机重量，又能保证合模时的形位公差控制在0.02mm以内。垂直缸和喷嘴缸的安装支架没有采用通用成品件，而是针对实训场景的频繁拆装需求做了定制，支架上的安装孔全部做了沉头倒角处理，学员反复拆装螺栓也不会刮花孔口，避免出现螺栓滑牙无法锁紧的隐患。模具部分特意取消了顶杆设计，很多教学机型的顶杆弹簧容易因为学员操作不当出现疲劳失效，这套结构直接靠浇口的拔模斜度带起塑件，省去了顶出机构的调试环节，能让实训小组把更多精力放在注塑参数匹配上，不用反复拆解模具排查顶出故障。自动化取件单元的设计完全贴合教学演示需求，剪浇口的剪刀和抓取塑件的抓手集成在同一个滑台上，滑台沿着铝型材的线性导轨移动，行程刚好覆盖浇口位置和收集桶上方，没有多余的冗余行程，不会出现滑台超程碰撞的问题。气路走线全部藏在铝型材的槽腔内，外露的气管只用卡扣固定在型材外侧，学员排查气路故障时能快速理清管路走向，不用扒开杂乱的走线找对应气阀。合模区域的安全挡板用透明亚克力制作，安装位置刚好避开型材的连接角码，不用在型材上额外打孔固定，靠角码的压紧力就能卡住挡板，拆装时不用拧动额外的螺栓，方便学员观察合模过程的同时，也能快速拆解清理设备内部的料屑。喷嘴的对中结构做了微调设计，安装座上留了0.5mm的调节间隙，不用拆解整个射台就能微调喷嘴和浇口套的同轴度，新手学员第一次调试也能快速对准，不会出现漏料堵浇口的问题。整机的连接角码全部选用加厚款，每个连接点用两颗螺栓锁紧，学员反复搬运挪动设备也不会出现框架松动的情况，所有运动部件的限位块都用软质橡胶做缓冲，滑台移动到端点时不会产生硬碰撞噪音，也能延长导轨的使用寿命。
