立式安装分体式轴承支撑座结构设计

在常规工业传动场景里，轴系的径向支撑始终是设备稳定运行的核心环节，这类立式轴承座的应用覆盖了从常规输送线、小型工业机床辅机到动力传输单元的多个场景，区别于卧式剖分轴承座的安装逻辑，立式结构的安装基面与轴孔轴线呈平行布置，更适配安装面为垂直立面、或者设备底部水平安装面需要预留轴系下部操作空间的工况。

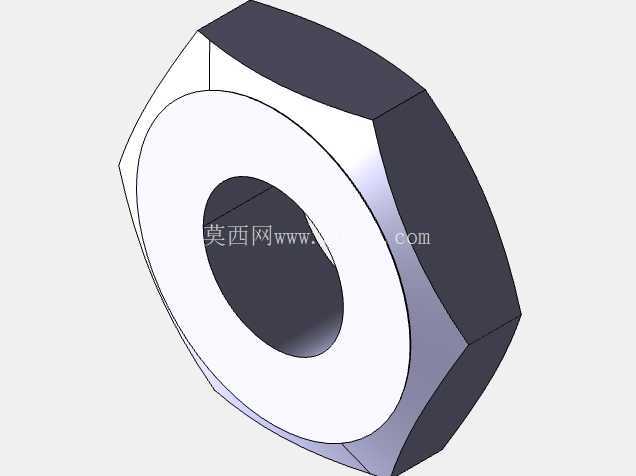

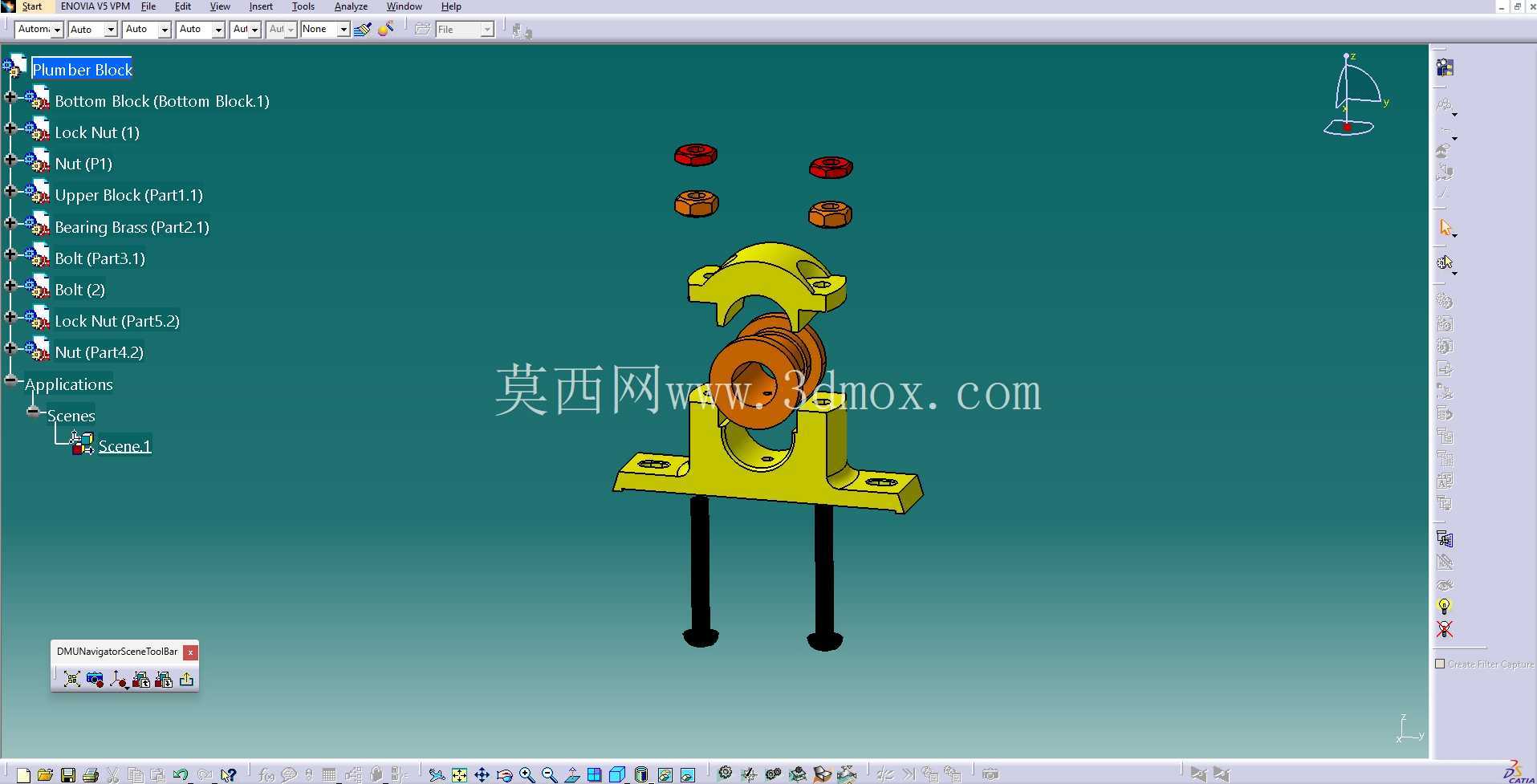

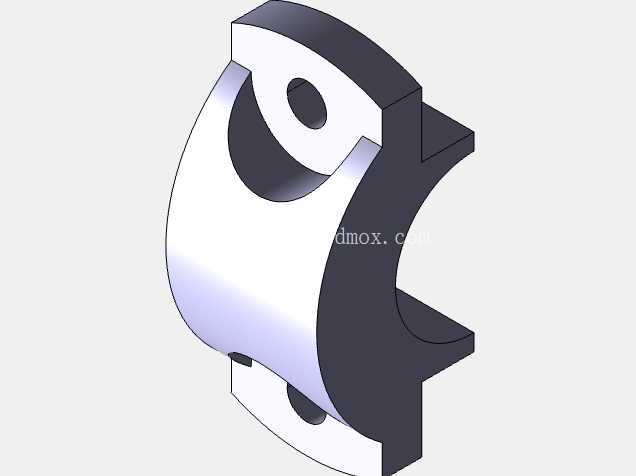

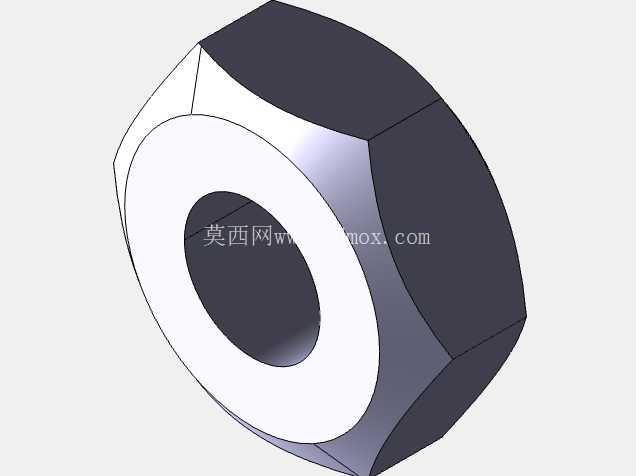

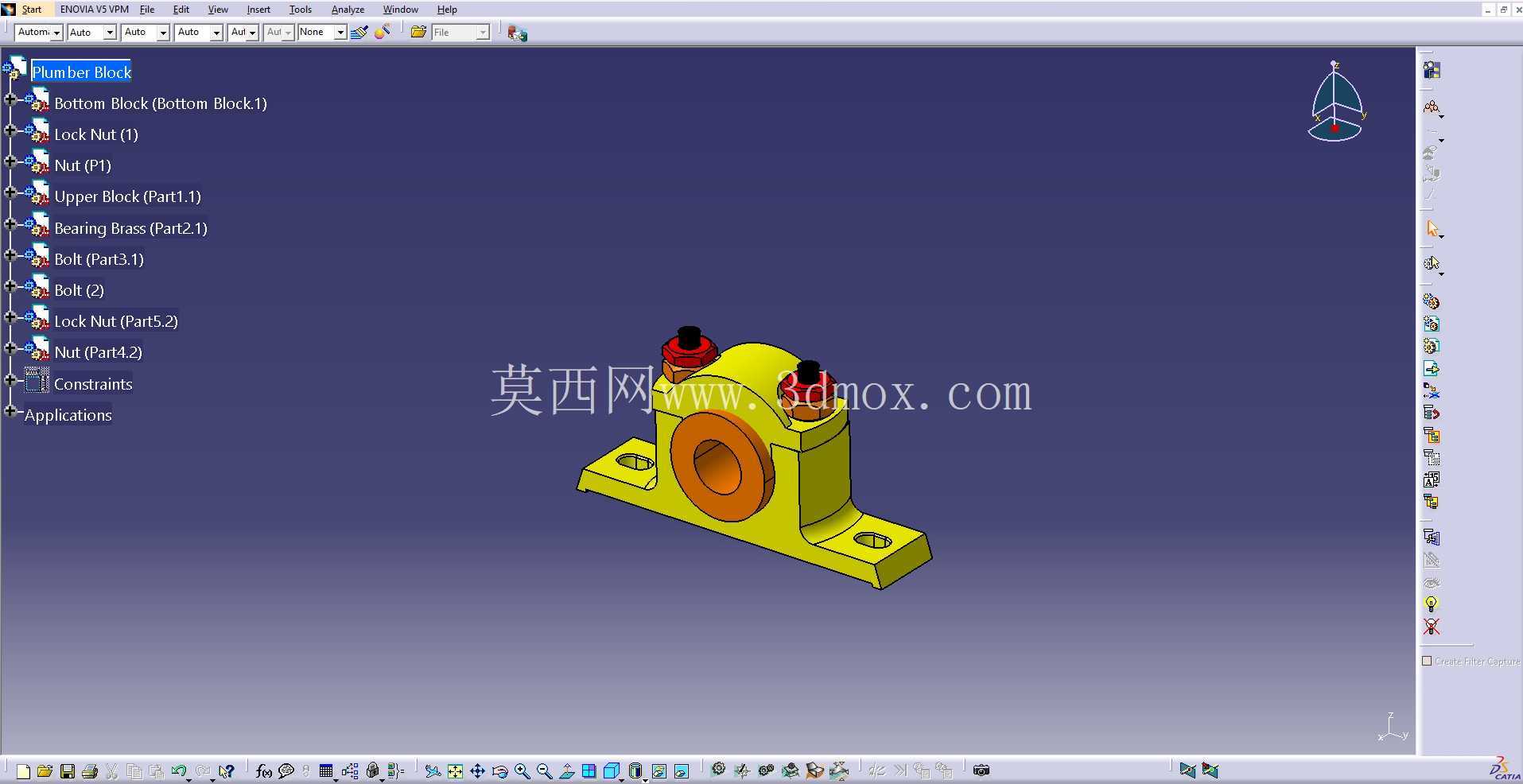

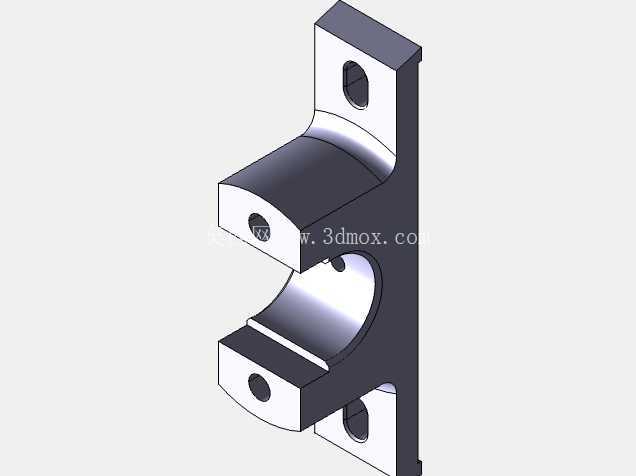

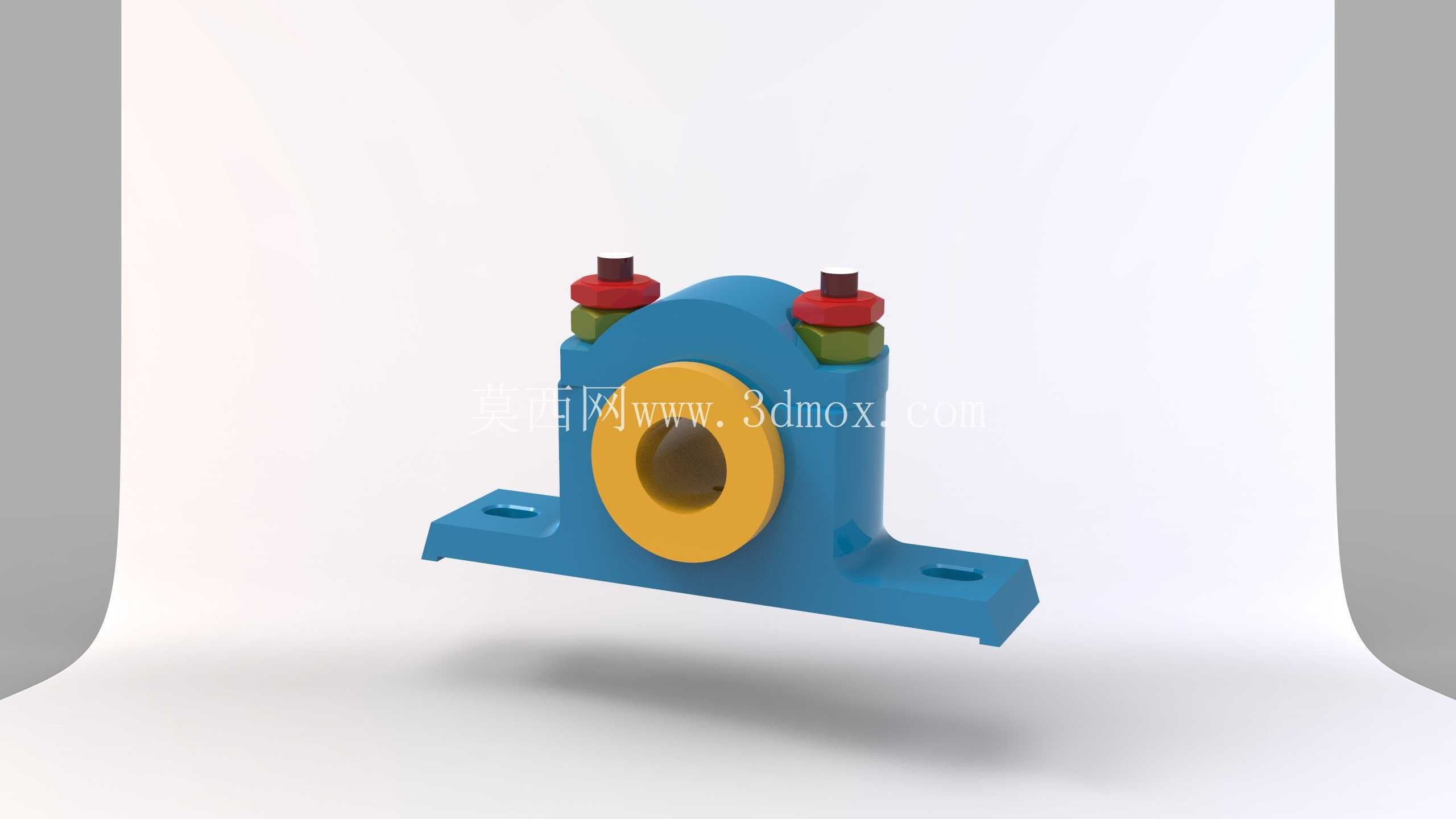

从实际功能来看，这套轴承座承担的是旋转轴的径向载荷承载，同时兼顾少量轴向窜动的限位作用，整套组件拆分来看，底部的安装底座是整个部件的承载基础，底座两侧伸出的安装耳上开有长圆形安装孔，这类孔型的设计初衷是抵消安装基面的孔位加工误差，安装时可以在孔长范围内微调轴承座的横向位置，确保轴孔与配套轴系的同轴度符合装配要求，避免强行安装导致的轴承内圈偏磨、轴系运转卡滞问题。底座上方的主体承托部分为一体式铸造成型的腔体结构，内壁与轴承外圈采用过渡配合，装配时通过铜锤轻敲或者热装工艺即可将轴承压入座孔内部，不需要额外设计复杂的压紧结构。上部的轴承盖通过两组对称布置的螺栓组件与底座连接，螺栓配套有防松螺母与垫片，能够在设备长期振动工况下避免连接松动，轴承盖的内圈同样加工有与轴承外圈匹配的止口，合盖后可以完全限制轴承外圈的轴向窜动，确保轴系运转过程中轴承不会在座孔内发生滑移。轴承内孔配套有铜质轴套衬层，这类衬层的作用是在低速轻载工况下替代滚动轴承使用，或者作为滚动轴承的磨损补偿件，当衬层磨损到阈值后可以直接更换衬套，不需要更换整个轴承座，大幅降低设备的后期维护成本。

设计这类轴承座的时候，首先要明确适配的轴径尺寸，根据轴径反推轴承的选型，再根据轴承的外圈尺寸确定座孔的配合公差，通常座孔与轴承外圈的配合选择H7/js6的过渡配合，既保证装配后不会出现外圈跑圈的问题，也方便后期拆卸维护。安装底座的厚度需要根据额定载荷核算，通常按照最大径向载荷的1.5倍安全系数设计底座的抗弯截面模量，避免长期受载后底座出现弯曲变形，导致轴孔轴线偏移。两侧安装螺栓的规格选择要匹配整体载荷，通常M10到M12的螺栓即可满足常规轻载传动场景的固定需求，安装孔的中心距需要匹配通用工业型材或者设备安装板的标准孔距，提升部件的通用互换性。

从安装边界来看，这类立式轴承座的底部安装面为整个底座的下平面，平面度要求控制在0.05mm以内，避免安装后出现底座翘曲，导致座孔失圆。安装时两个安装耳的螺栓需要按照对角顺序逐步拧紧，拧紧力矩按照螺栓规格的额定力矩取值，避免单侧拧紧导致的轴承盖偏斜，挤压轴承外圈造成运转阻力增大。轴孔的中心高是这类部件的核心安装尺寸，中心高的公差通常控制在±0.1mm以内，确保配套轴系安装后与相邻传动部件的轴线高度一致，避免出现轴系附加弯矩。整体外形的轮廓尺寸需要预留足够的扳手操作空间，两侧螺栓的位置距离底座侧壁的距离要满足普通开口扳手的操作间隙，不需要使用特殊工具即可完成装配与拆卸作业。

在实际选型应用中，这类轴承座多用于转速不超过3000rpm、径向载荷在5kN以内的轻载传动场景，比如小型皮带输送机的辊筒支撑、小型风机的叶轮轴支撑、自动化生产线的传动轴支撑等场景，相比一体式的轴承支撑结构，这种分体合盖式的结构拆装更加方便，当轴系已经完成其他部件装配时，不需要将整个轴从设备中抽出，只需要拆开轴承盖即可完成轴承的更换与维护，大幅缩短设备的停机维护时间。设计过程中还需要考虑部件的铸造工艺性，所有的转角位置都设计有铸造圆角，避免出现应力集中，同时减少铸造过程中的冷隔、缺料等缺陷，部件的非加工面保留铸造喷砂后的表面质感，加工面主要集中在底部安装面、座孔内壁、轴承盖结合面以及螺栓过孔位置，在保证装配精度的前提下尽可能减少机加工面积，控制部件的整体制造成本。
