带手动操作手柄的法兰式蝶阀装配结构

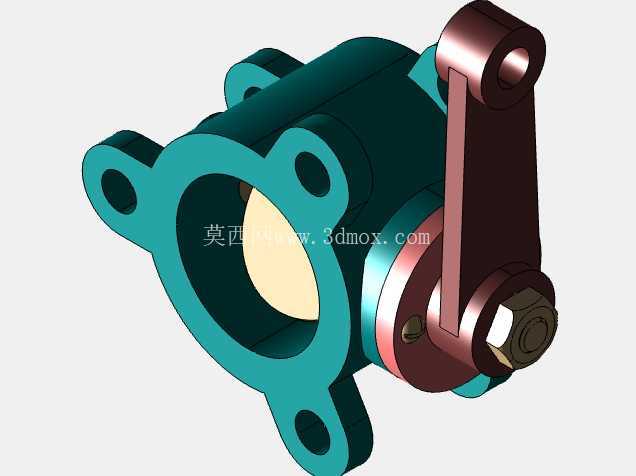

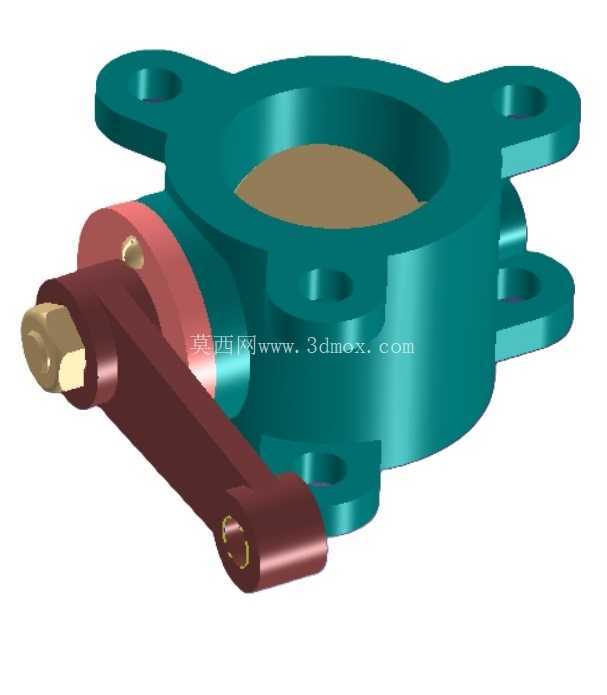

　　在工业流体输送管网的现场工况里，这类带手动操作手柄的蝶阀是管路通断、流量调节环节最常见的控制元件，常布设在给排水主管分支、化工介质输送支管、暖通空调循环水管路、低压气体输送管线的节点位置，相比同通径的闸阀、截止阀，它的结构长度更短，安装占用的轴向空间更小，适合管线排布紧凑、操作空间有限的现场安装场景。从结构功能来看，这个蝶阀组件依靠中间的蝶板绕阀杆轴线做90度回转来实现启闭，扳动外侧的棕红色操作手柄就能带动阀杆转动，手柄的转动角度直接对应蝶板的开启角度，当手柄与管路轴线平行时阀门全开，垂直时全闭，中间位置可实现不同开度的流量调节，操作时不需要额外加装辅助工具，现场巡检人员徒手就能完成启闭动作，响应速度快，适合需要快速切断管路介质的工况。

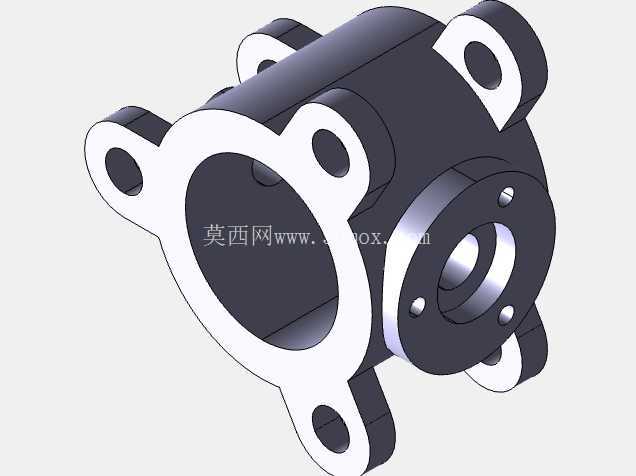

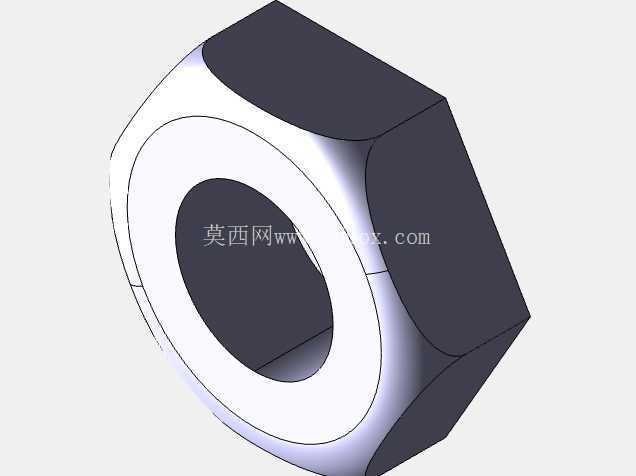

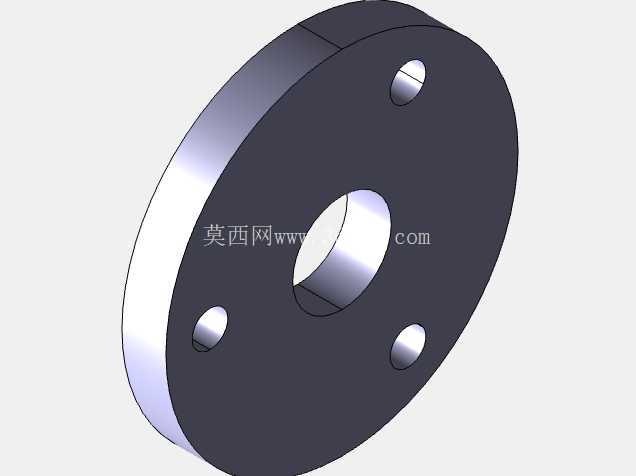

　　阀体采用带安装耳的法兰式结构，三个带通孔的安装耳沿阀体圆周方向均匀分布，安装时不需要额外配对法兰做对夹固定，直接通过螺栓穿过安装耳孔就能把阀体固定在管路预设的安装基座或者管端法兰上，安装孔的位置公差在建模时做了适配性放宽，能抵消现场管路焊接带来的小范围安装错位，降低现场安装的对位难度。阀体的流道部分做了等径圆弧过渡，没有突兀的截面突变，介质流经阀体时的局部阻力损失更小，全开状态下蝶板厚度是流道内唯一的阻流部件，流阻系数远低于同通径的截止阀，适合大流量、低压力损失要求的输送场景。

　　密封面设置在蝶板外圈与阀体内壁的接触位置，建模时预留了密封件的安装槽位，实际生产时可在槽内嵌装橡胶或者四氟密封环，实现低压工况下的零泄漏密封，能适配水、低压气体、无强腐蚀性的流体介质输送需求。设计过程中先做了整体装配的干涉校验，扳动手柄做全行程回转时，手柄、阀杆、蝶板与阀体之间没有运动干涉，手柄的操作力矩经过结构优化，普通操作人员徒手就能完成全行程操作，不需要额外加力杆辅助。阀杆与阀体的配合位置做了轴套安装位的预留，实际装配时可加装铜质或者聚四氟乙烯轴套，降低阀杆转动时的摩擦阻力，同时减少阀杆与阀体的直接磨损，延长阀门的整体使用寿命。

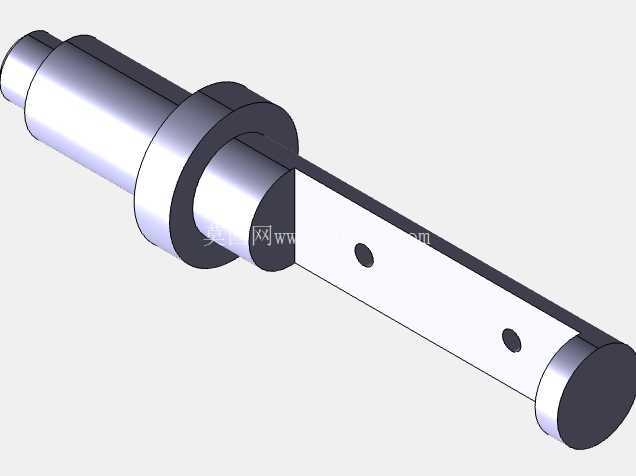

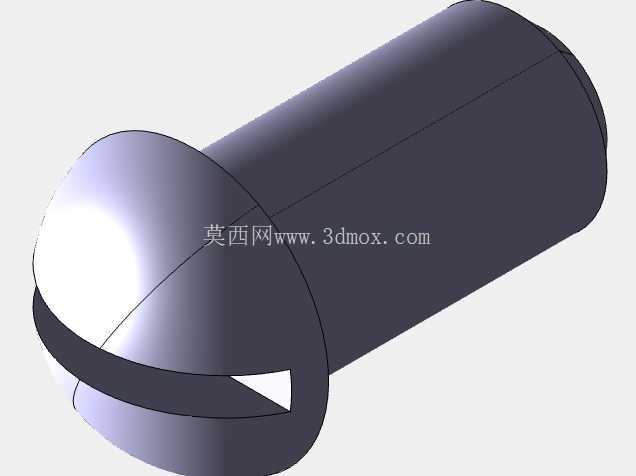

　　安装边界方面，阀体的轴向总长度控制在同通径法兰蝶阀的常规尺寸范围内，手柄向外伸出的长度满足操作力臂要求，同时不会超出常规管线安装的操作空间预留，安装耳的孔位中心距匹配行业通用的安装尺寸标准，可直接替换同规格的老旧蝶阀，不需要重新改动管路的安装基座。这类手动蝶阀不需要外接电源或者气源作为动力源，完全依靠手动操作，可靠性高，不会出现因为动力源故障导致阀门无法操作的问题，在无供电的野外管线、消防管路、车间临时输送管线场景下的适配性极强。建模时对各个零件的装配公差做了合理设定，阀杆与蝶板的连接位置采用扁方结构传递扭矩，避免长期操作后出现阀杆与蝶板打滑的问题，手柄与阀杆的端部采用销轴固定，防止操作过程中手柄从阀杆上脱落。阀体的外壁做了均匀的壁厚设计，既满足低压工况下的强度要求，又不会因为壁厚过大造成材料浪费，整体重量比同通径的铸铁闸阀轻60%左右，运输和现场安装时不需要大型吊装设备，一到两名操作人员就能完成安装作业。
