压铸成型多安装位铰接连接支架结构

　　这类铰接支架在工业装配场景里，主要承担两个相对运动部件之间的活动连接功能，常见于需要实现定角度开合、小幅摆动的机构连接处，比如设备舱门的开合铰接、轻型工装夹具的活动臂连接、小型输送线侧挡的翻转定位结构，还有部分户外箱体的门体连接部位也会用到同结构的压铸支架。从结构本身来看，整个零件采用一体化压铸成型工艺，没有额外的拼接焊缝，整体刚性表现更稳定，长期承受往复摆动载荷时不会出现拼接部位开裂的问题。

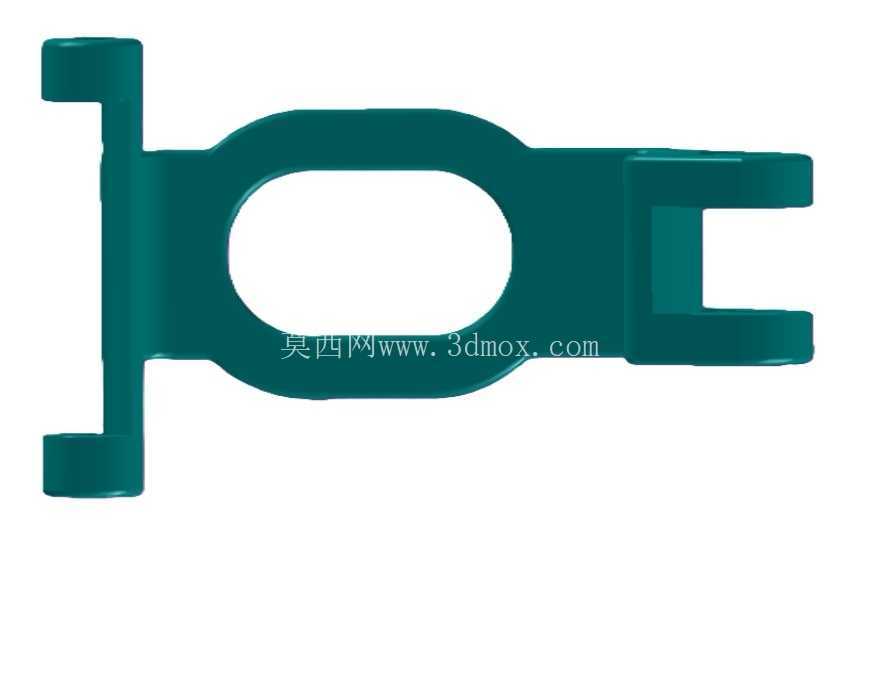

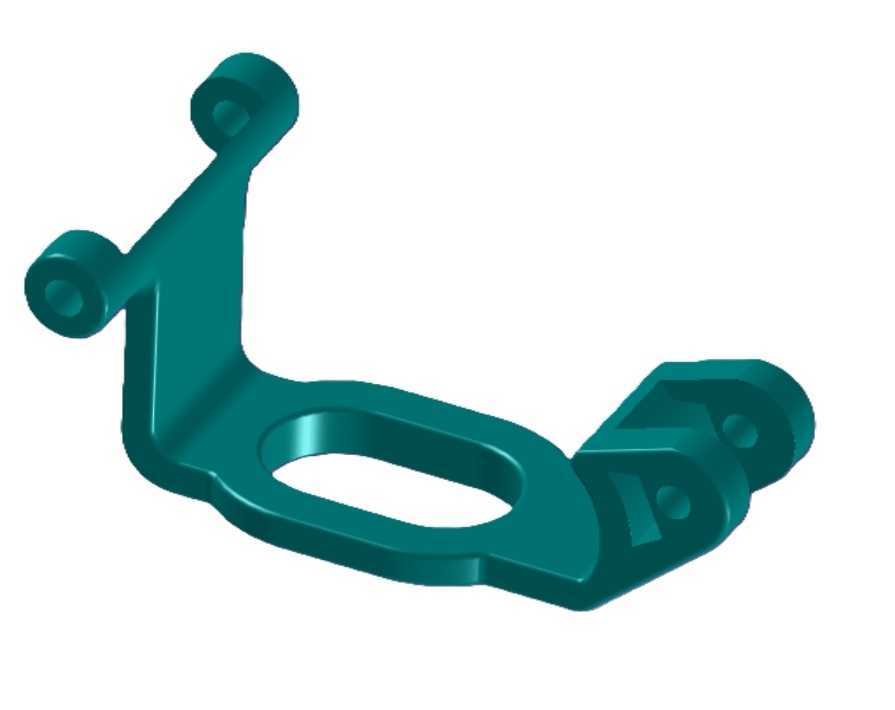

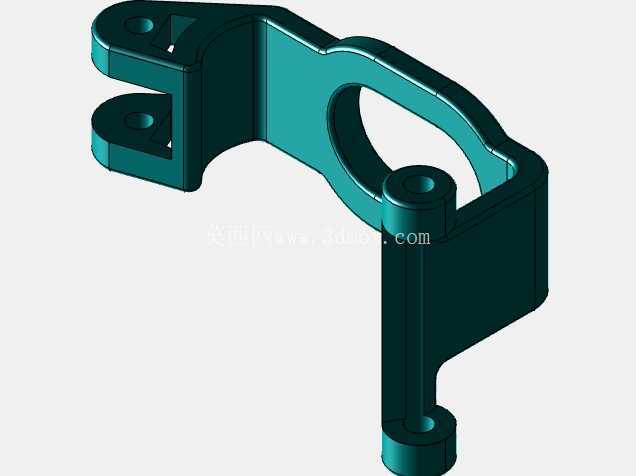

　　零件上分布的三个带孔安装耳座，分别对应不同的连接点位：两端的同轴耳孔用于穿接铰接销轴，实现支架与固定基座、活动部件的转动配合，孔位的同轴度公差控制在合理范围内，能避免销轴装配后出现卡滞、转动阻力过大的问题；中间的长圆形镂空槽一方面是为了减轻零件整体自重，降低压铸环节的材料消耗，另一方面也可以作为安装调节位，在装配时允许支架沿槽长方向有小幅的位置调整空间，抵消部分安装累计误差，降低现场装配的对位难度。设计这类支架的时候，首先要明确铰接点的转动行程范围，确认支架在最大开合角度下不会和周边相邻构件发生运动干涉，所以在支架的弯折部位做了圆弧过渡处理，既可以减少压铸时的应力集中问题，也能避免棱角部位在运动过程中剐蹭相邻零件。

　　安装边界方面，两端铰接孔的中心距是核心安装尺寸，直接决定了活动部件的摆动半径，装配前需要确认基座和活动件上的对应安装孔位间距和该尺寸匹配，耳座的厚度尺寸决定了销轴的选用长度，要保证销轴穿装后两端有足够的卡簧固定位，防止销轴在往复转动过程中脱出。零件表面的压铸成型面不需要额外做机加工处理，铰接孔内壁会做精整处理保证孔径公差满足销轴的间隙配合要求，转动过程中不会出现松旷或者抱死的情况。和普通的冲压折弯铰链支架相比，压铸结构的支架截面厚度更均匀，各个受力部位的强度一致性更好，在承受径向载荷的时候，耳座部位不容易出现变形翘曲，适合用在有一定载荷要求、同时需要控制零件自重的轻型铰接场景。

　　实际选型应用的时候，要注意核对铰接部位的工作载荷，确认支架的耳座剪切强度满足受力要求，避免长期满载使用出现耳座断裂的问题；另外销轴装配时要添加适量润滑脂，减少孔壁和销轴的磨损，延长整个铰接结构的使用寿命。支架的弯折角度是根据实际安装场景的开合角度需求设计的，安装后活动件的初始角度和最大转动角度都和这个弯折角度直接相关，替换同类型支架的时候不能只看安装孔位，还要确认弯折角度匹配，否则会出现活动件开合不到位、或者转动到极限位置时支架受力过载的问题。中间的镂空结构除了减重和调节的作用，也可以在部分场景里穿装线束或者小型管路，让支架同时兼具走线固定的功能，减少额外的走线卡扣安装，让整体装配结构更紧凑。
