法兰式高压三通球阀结构设计方案

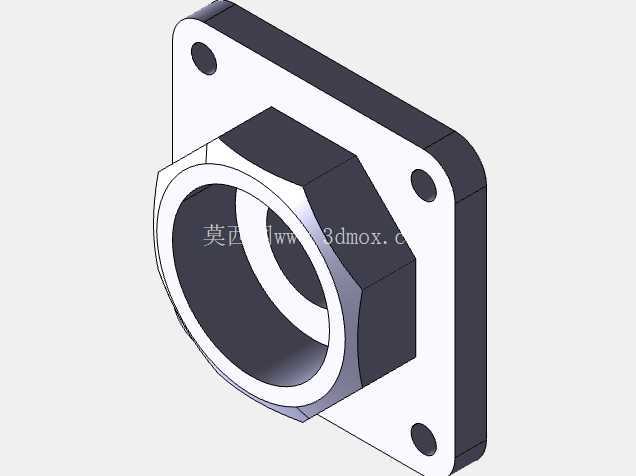

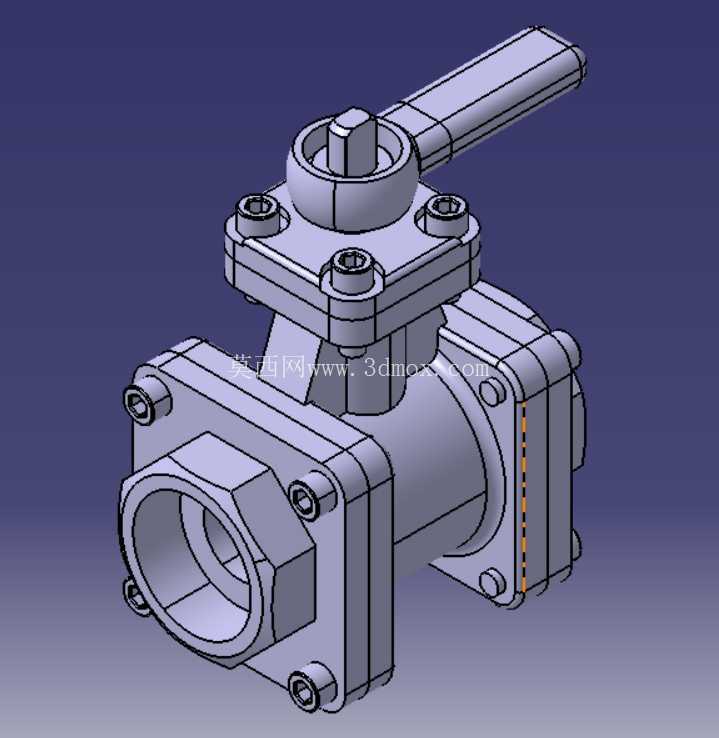

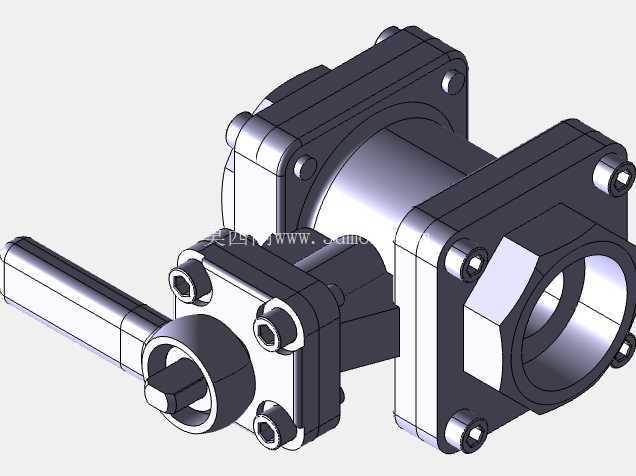

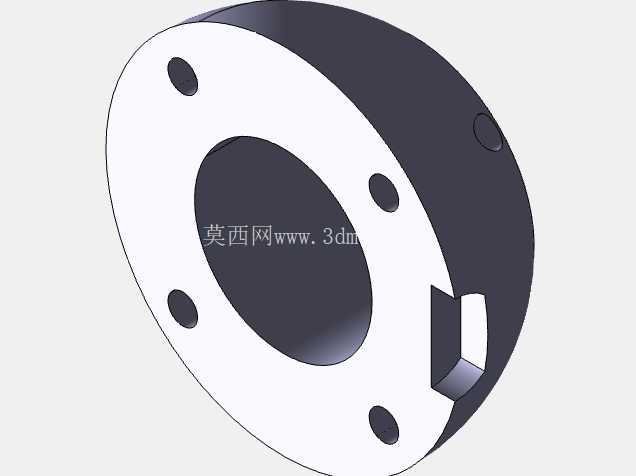

　　这款三通球阀的结构设计，核心围绕工业流体管路的多通路切换需求展开，在化工、市政供水、油气输送、液压动力回路等场景中，这类阀件承担着介质流向切换、支路通断控制的核心作用，相比传统两通阀搭配多组管路的方案，单只三通球阀可减少管路接头数量，降低介质泄漏风险，同时缩小管路排布的整体占用空间。从结构细节来看，该阀采用法兰式连接端，连接端面的螺栓孔位按照通用管路法兰标准排布，安装时可直接与同规格管路法兰对接，密封面的平面度公差控制在0.02mm以内，配合密封垫片可承受1.6MPa到6.4MPa的管路工作压力，适配水、液压油、轻质燃油、弱腐蚀性化工介质等多种流体的输送场景。

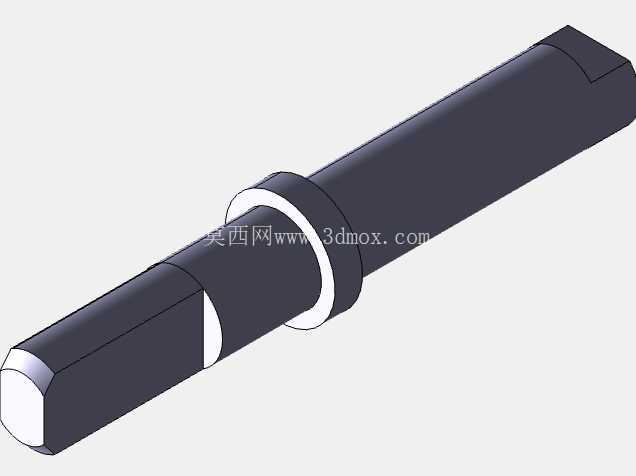

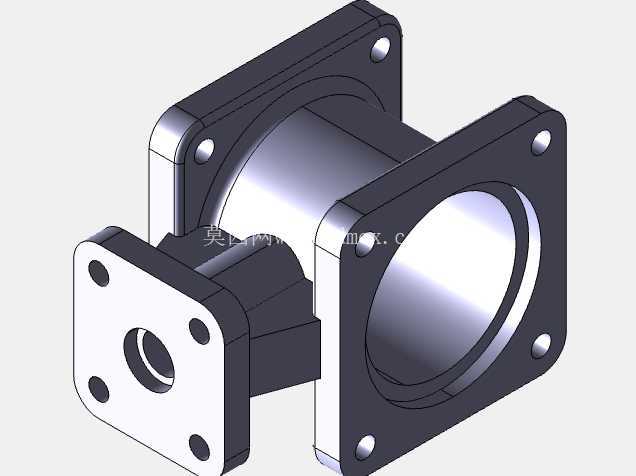

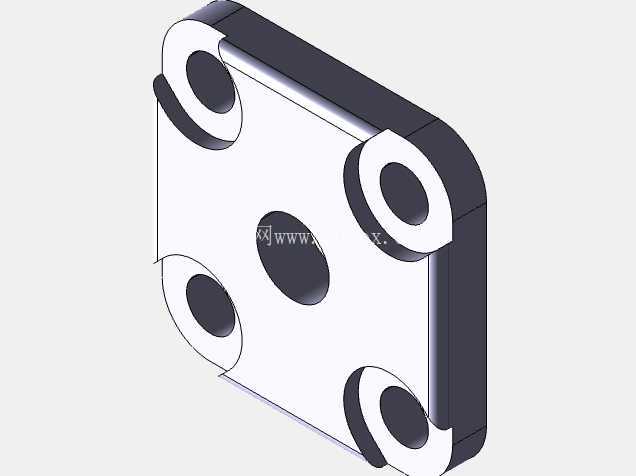

　　顶部的手柄驱动结构采用扁方与阀杆直连的设计，阀杆与阀体之间设置多层填料密封结构，可避免阀杆转动时出现介质外漏，手柄的转动角度设置为90度限位，对应两个通路的全开、全闭以及支路导通三个工位，操作人员可通过手柄的指向快速判断当前阀内通路状态，无需额外加装开度指示装置。阀体的中腔采用螺栓紧固的分体式结构，中法兰位置的密封槽设计为梯形截面，可适配O型圈或者金属缠绕垫片，在不同温度工况下都能保证中腔的密封性能，球体部分采用通孔式结构，流道内径与连接管路的通径保持一致，可最大限度降低介质流经阀件时的压力损失，减少管路系统的动力损耗。

　　在建模过程中，首先确定了阀件的公称通径参数，以此为基础推导球体的回转半径、阀杆的直径以及中法兰的螺栓分布圆尺寸，所有配合面的公差都按照机械设计手册中的阀门配合要求设置，比如阀杆与填料函的间隙控制在0.01mm到0.03mm之间，既保证阀杆转动灵活，又不会出现介质渗漏。安装边界方面，该阀的整体长度、法兰端面到手柄顶端的高度都按照通用三通球阀的安装尺寸规范设计，可直接替换同规格的现有阀件，无需对原有管路进行改造，手柄的转动范围内没有突出的结构干涉，安装时预留出手柄转动的空间即可完成操作，阀体底部的安装平面可根据需求加装固定支架，在振动较大的管路场景中可通过支架将阀件固定在基座上，避免管路长期振动导致法兰连接螺栓松动。

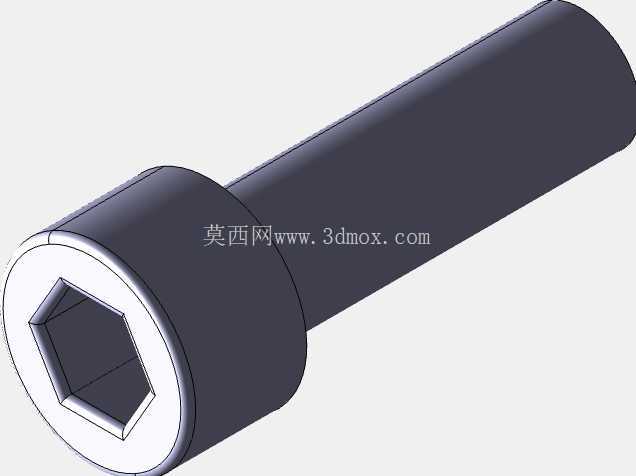

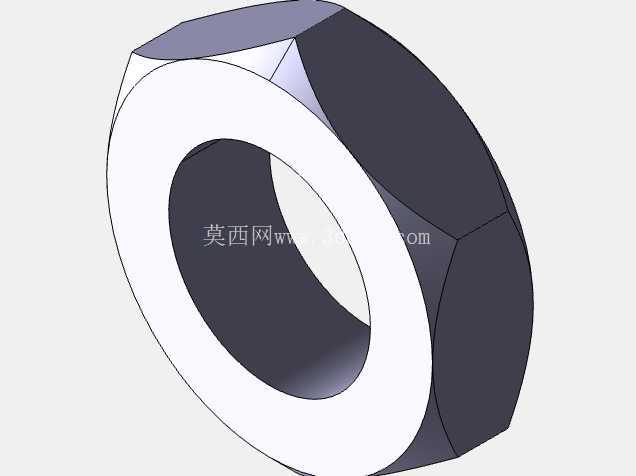

　　从实际使用的角度出发，该结构的三通球阀维护难度较低，当阀内密封件出现磨损时，只需拆卸中法兰的紧固螺栓，即可将球体、阀杆整体取出更换密封件，无需将整个阀体从管路上拆下，可大幅缩短设备维护的停机时间。在流体控制逻辑上，该阀的L型流道设计可实现两条主管路的切换导通，T型流道版本则可实现三条管路的同时导通或者分流，可根据不同的管路控制需求更换对应流道的球体，阀体本身的结构无需改动，具备较强的适配性。建模时对所有的棱角位置都做了工艺倒角处理，既避免加工过程中出现应力集中，也能防止安装操作人员被锐边划伤，所有螺栓的规格都采用通用标准件，采购替换时无需定制，可降低后期的维护成本。
