压铸用铰接式支撑固定支座结构

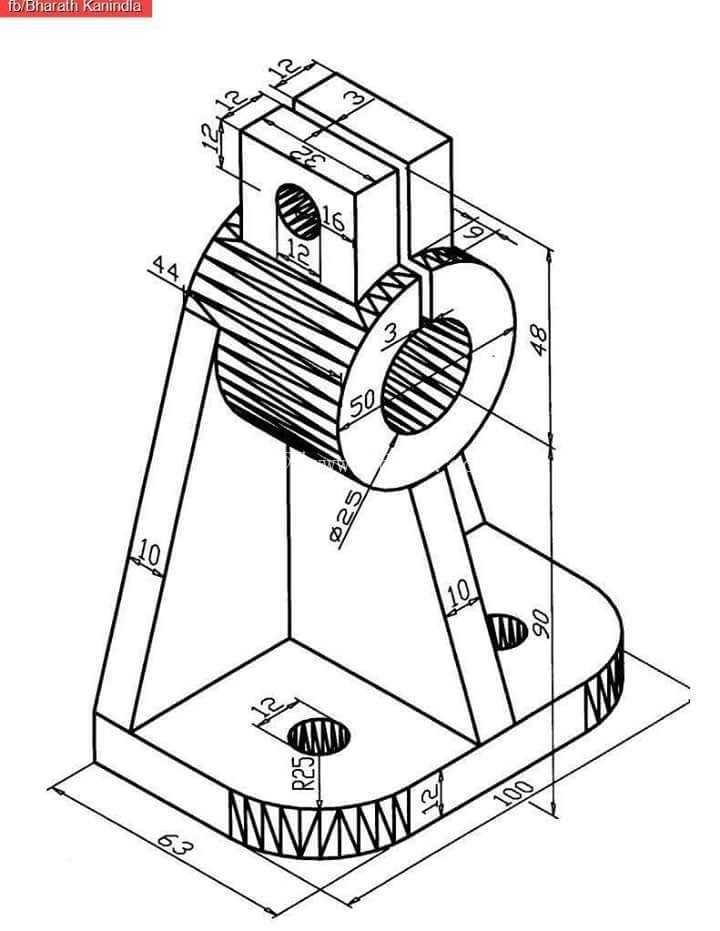

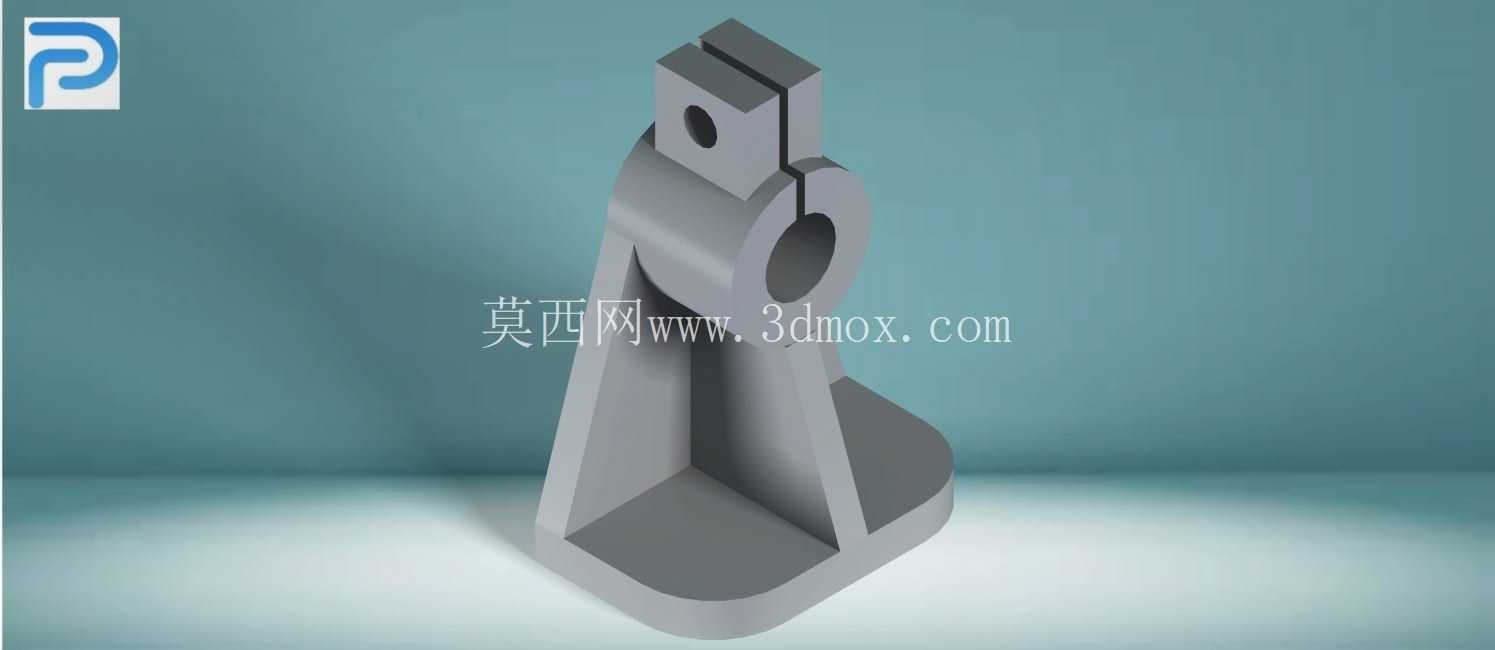

　　这类铰接式支撑固定支座，多应用在中小型压铸设备的辅助定位工位、模具侧抽芯机构的辅助支撑段，以及自动化压铸生产线的工件转接承载位置，核心作用是为带转动需求的联动杆件提供稳定的安装基准，同时承受压铸生产过程中开合模、抽芯动作带来的径向载荷与小幅冲击载荷，避免联动杆件在反复动作中出现位置偏移、晃动量超差的问题。从结构设计逻辑来看，整个支座采用一体化铸造成型后再做机加工的工艺路线，底部为带圆角的梯形安装底座，底座平面预留了足够的螺栓安装空间，安装时可通过内六角螺栓将支座整体固定在设备模板或者生产线的安装型材面上，底座的圆角设计一方面是为了减少压铸成型时的应力集中，避免铸件在冷却过程中出现转角开裂的缺陷，另一方面也能降低安装时与相邻部件的干涉概率，安装边界上，底座的横向宽度控制在适配常规160-250吨压铸机侧装空间的范围内，不会占用过多的模具安装区域。

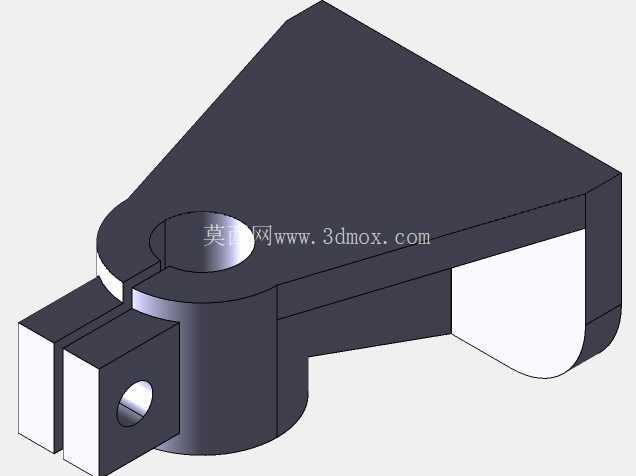

　　支座的中段为三角加强筋结构，从底座平面向上延伸至上部的铰接筒段，两侧的筋板采用变厚度设计，靠近筒段的位置厚度更大，向底座边缘逐渐收薄，这种设计既可以保证支座整体的抗弯曲强度，在承受上部铰接部件传递的侧向力时不会出现根部断裂，又能尽可能减少铸件的材料用量，降低整体自重，避免给安装基面带来额外的负载。上部的铰接结构分为两个功能段，下方是带开口缝的圆筒铰接孔，孔的内径适配常规直径的铰接销轴，开口缝的设计是为了装配时可以通过螺栓收紧开口，调整铰接孔与销轴的配合间隙，补偿长期使用后销轴磨损带来的旷量，保证铰接转动的精度不会在长期反复转动后快速下降；圆筒上方延伸出的双耳片结构，是用来安装限位块或者行程触发挡片的，耳片上预制的通孔可以直接穿装固定螺栓，不需要后期在支座上额外钻孔攻丝，减少现场装配的加工工作量。

　　在实际工况适配性上，整个支座的受力路径经过了明确的优化，上部铰接点承受的径向载荷会通过筒段直接传递到两侧的三角筋板上，再均匀分散到底座的整个安装平面，不会出现局部应力集中导致的支座变形，铰接孔的内表面在加工时会预留一定的磨削余量，装配时可以根据配合销轴的实际尺寸做精磨处理，保证配合间隙控制在0.02-0.05mm的合理区间，既不会因为间隙过小导致销轴转动卡滞，也不会因为间隙过大导致联动动作出现滞后。

　　在压铸生产场景中，这类支座往往需要持续承受200摄氏度左右的环境温度，以及开合模动作带来的每秒1-2次的反复冲击载荷，所以结构设计时特意避免了厚薄差异过大的截面，整个铸件的壁厚差控制在2倍以内，防止压铸成型时出现缩孔、冷隔等内部缺陷，保证支座在长期高温、交变载荷的工作环境下不会出现突然断裂的失效问题。另外，支座的所有外露棱边都做了倒角处理，没有尖锐的加工毛刺，一方面可以避免装配时划伤操作人员，另一方面也能减少应力集中点，提升部件的疲劳寿命。从安装适配性来说，这个支座的整体高度经过了标准化设计，可以直接替换同类型的标准支撑支座，不需要对周边的安装结构做额外修改，上部双耳片的间距也适配常规的标准限位块尺寸，采购后可以直接上线装配，不需要二次加工，能够有效减少设备维护或者模具改型的装配周期，适配中小批量压铸生产的快速换模、快速调整工位的需求。
