CATIA设计的折弯钣金结构件

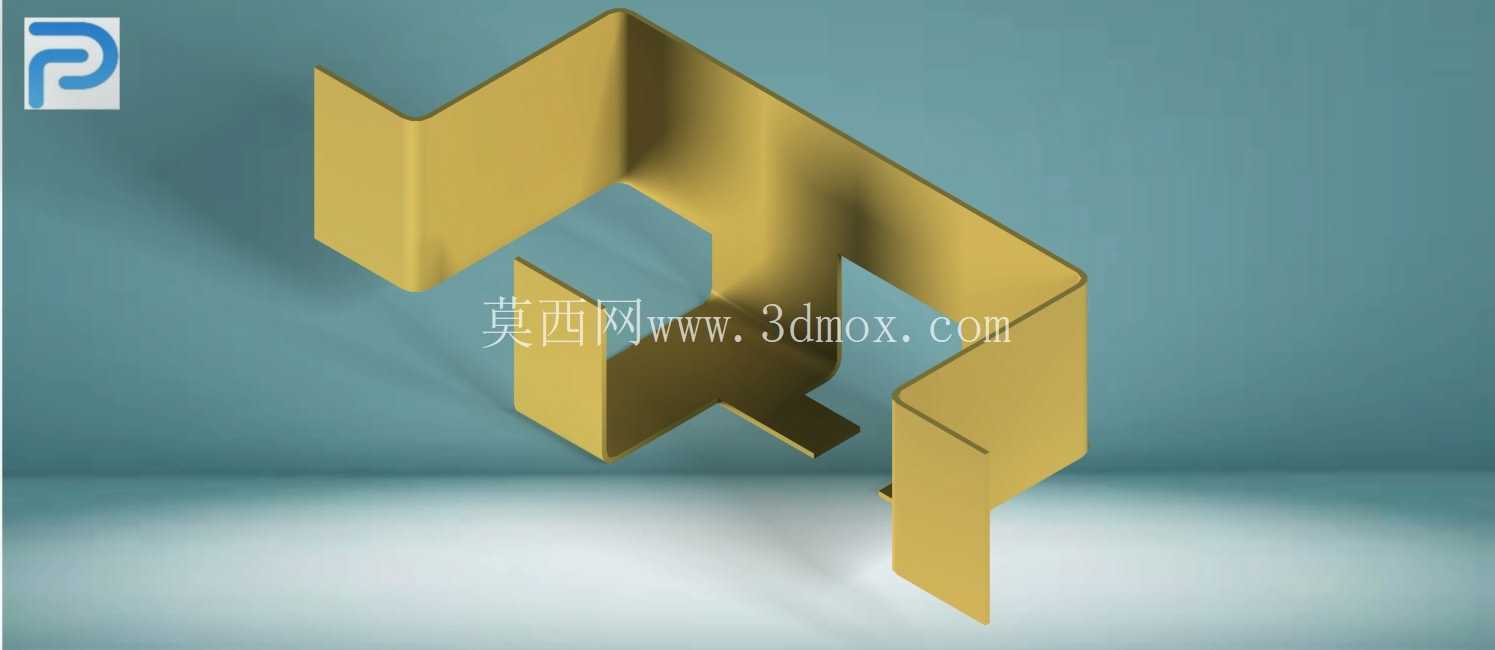

　　这款折弯成型的钣金构件，在轻量化五金连接场景中有着非常广泛的适配性，常见于小型设备的内部支撑、柜体内部的走线固定、薄板类设备的边角防护等工况，区别于厚板焊接的支撑件，这类一体折弯的构件不需要额外的焊接工序，折弯后即可直接做表面处理投入装配，生产环节的工序更短，批量生产时的一致性更容易控制。从结构设计逻辑来看，整个构件采用单张钣金板材经多道折弯工序成型，没有额外的拼接焊缝，所有的折弯转角都预留了合理的折弯内R角，避免折弯过程中出现板材外侧拉裂、内侧起皱的工艺缺陷，不同折弯边的高度差经过了精准计算，既保证了构件自身的结构刚度，又不会因为板材冗余增加整体重量。

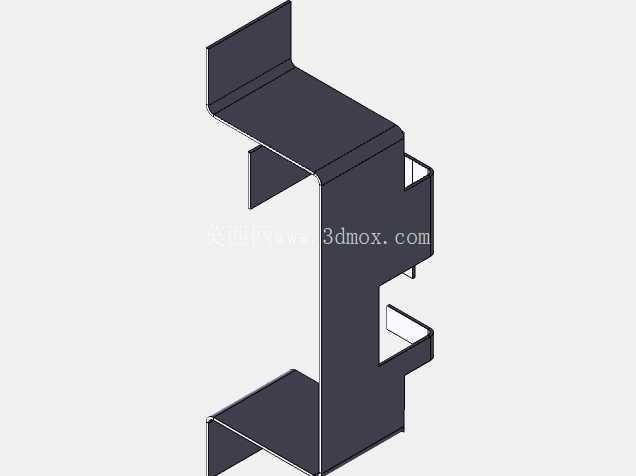

　　构件上预留的突出卡舌结构，是为了装配时能够快速卡入对应安装位的预留卡槽，不需要额外打螺丝就能实现预固定，减少装配环节的工时消耗，两侧的垂直折边一方面起到加强筋的作用，提升整个构件的抗形变能力，另一方面也能在安装时起到定位导向的作用，让装配人员不需要反复调整位置就能将构件卡入正确的安装位置。在安装边界的考量上，这款构件的所有外边缘都做了微小的倒角处理，避免装配过程中锋利的板材边缘划伤操作人员，同时也不会因为边缘毛刺刮伤配套安装的其他零部件。构件的整体轮廓尺寸适配小型设备的内部安装空间，不会占用过多的设备内部容积，折边的高度经过反复校核，既能够满足支撑强度要求，又不会和周边的其他零部件产生运动干涉。

　　从功能特性来说，这类钣金构件不需要额外的表面喷涂处理，如果是采用镀锌板材加工，本身就具备基础的防锈能力，在常规的室内设备使用环境下，能够满足长期使用的防锈要求，如果是采用冷轧板加工，也可以根据使用场景做喷塑、电镀等不同的表面处理，适配不同的防腐、外观需求。设计过程中，每一道折弯的折弯系数都根据所选板材的厚度做了精准计算，保证折弯成型后的各个边的尺寸公差控制在合理范围内，不会出现折弯后尺寸偏差过大无法装配的问题，卡舌的尺寸和卡槽的尺寸做了间隙配合设计，既能够保证卡入后有足够的卡紧力不会轻易松脱，又不会因为过盈量太大导致卡入困难，甚至造成卡舌弯折变形。

　　在实际使用场景中，这类构件可以作为小型电子设备的内部安装支架，用来固定PCB板或者小型电子元件，也可以作为柜体类产品的内部连接件，实现不同板材之间的快速连接，甚至可以作为小型工装的辅助定位件，用来在装配过程中对薄板类零件做临时定位。相比采用机加工方式制作的同类支撑件，这种钣金折弯件的材料利用率更高，生产效率更快，批量生产时的成本优势非常明显，同时自身的重量更轻，符合当下设备轻量化的设计趋势。设计时还充分考虑了板材的纤维方向，折弯线的方向和板材轧制纤维方向保持了合理的夹角，避免折弯时沿着纤维方向出现开裂问题，所有的折弯边的折弯顺序也做了工艺优化，避免折弯过程中出现刀具和已成型结构干涉的问题，保证在常规的数控折弯机上就能够完成所有折弯工序，不需要开发特殊的折弯工装，进一步降低了生产的门槛和成本。
