欧规插脚式移动充电电源适配器结构设计

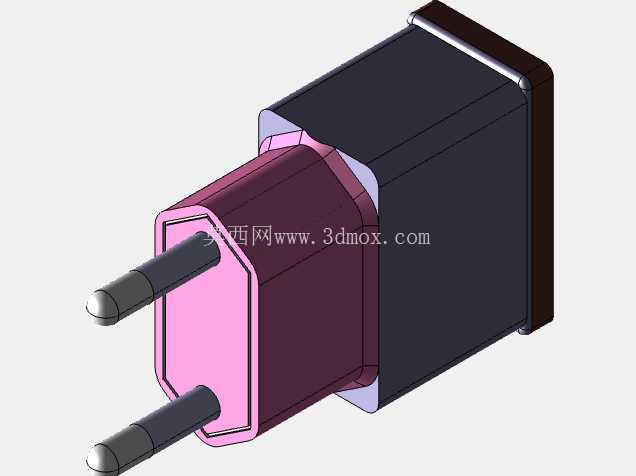

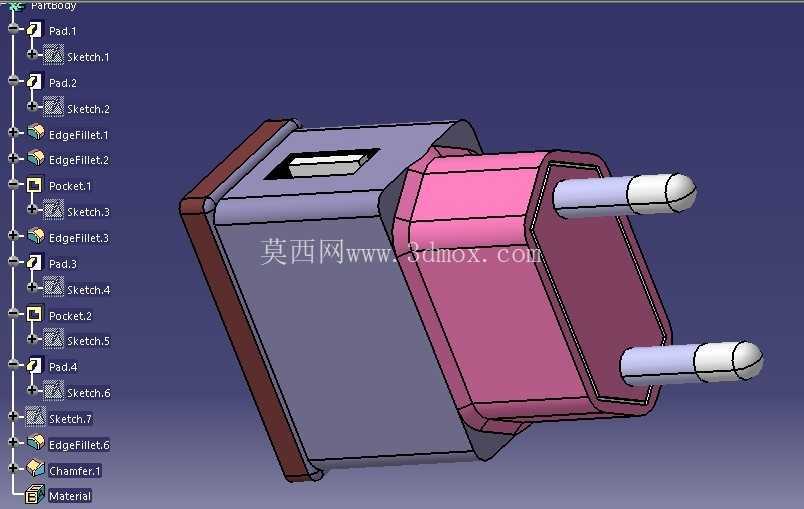

　　日常消费电子供电场景中，插墙式电源适配器是连接市电与便携电子设备的核心转换部件，这款欧规双插脚结构的适配器，主要面向采用Type C、德标两孔插座的供电区域，为智能手机、小型平板、蓝牙耳机盒等便携数码设备提供低压直流供电，替代传统设备内置的笨重线性电源，在保证供电稳定性的同时压缩整机占用空间。从结构设计逻辑来看，这款适配器采用分体式壳体拼接方案，插脚端的绝缘基座做了多边形切边处理，并非常规的方正造型，一方面是在注塑成型阶段优化壳体合模线的位置，避免合模缝出现在用户频繁插拔的握持受力区域，减少长期使用后缝隙积灰、开裂的风险；另一方面切边造型能在插墙使用时，为相邻插座的插头预留出避让空间，避免单块适配器占用两个插座位的尴尬情况，这也是民用供电配件设计中很容易被忽略的安装边界细节。

　　插脚部分采用标准圆柱铜质插针，插针根部做了圆弧过渡的绝缘包裹段，插入插座后能完全覆盖插座的带电插孔间隙，避免用户插拔时误触带电部位，满足民用电气配件的防触电安全要求；插针与内部PCB板的连接采用压接式固定结构，相比传统焊接结构，能承受更大的插拔侧向力，长期反复插拔后不会出现焊盘脱落、插针松动的问题。壳体主体部分做了微弧收边处理，握持插拔时的受力面贴合手指施力角度，用户插拔时不需要用过大的力就能完成操作，壳体壁厚按照民用电器外壳的抗冲击要求设计，从桌面高度自由跌落不会出现壳体开裂、内部元件移位的情况。

　　内部腔体的空间预留充分考虑了常规AC-DC转换电路的元件排布，高压区与低压区之间预留了足够的电气间隙，满足安规设计的爬电距离要求，不需要额外增加绝缘挡片就能满足基础的绝缘防护要求，能有效压缩生产装配的工序复杂度。从安装边界来看，这款适配器的插墙端整体轮廓尺寸控制在常规86型墙面插座的单孔位范围内，插脚中心距完全匹配欧标插座的孔位标准，插入后壳体突出墙面的长度经过优化，不会影响插座周边的家具摆放，也不会因为突出过长导致外力磕碰后插脚变形。

　　在实际应用场景中，这类适配器除了给消费电子供电，也可以作为小型智能家居设备、便携数码外设的常驻供电部件，壳体的拼接缝隙做了错位止口设计，日常使用中泼溅的少量液体不会直接渗入内部电路，提升了日常使用的可靠性。设计阶段还考虑了量产的压铸模具成型需求，壳体所有的转角位置都做了均匀的圆角过渡，没有尖锐的直角结构，既能减少模具成型时的应力集中问题，提升模具使用寿命，也能避免壳体生产过程中出现缩痕、飞边等成型缺陷，后续装配时不需要大量的人工修边工序，能有效控制量产的加工成本。插脚端的绝缘基座与主体壳体采用卡扣加超声焊接的固定方式，装配完成后整体结构强度高，不会出现壳体松动的情况，同时超声焊接的接缝密封性更好，能避免日常使用中的灰尘、潮气进入腔体内部，延长内部电路的使用寿命。
