38引脚ESP32WROOM开发板结构设计

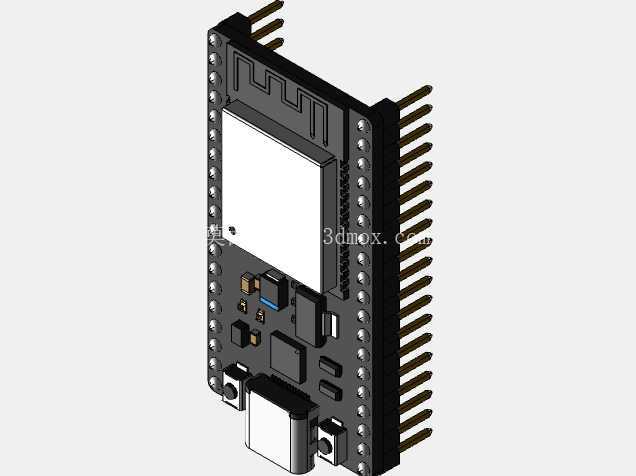

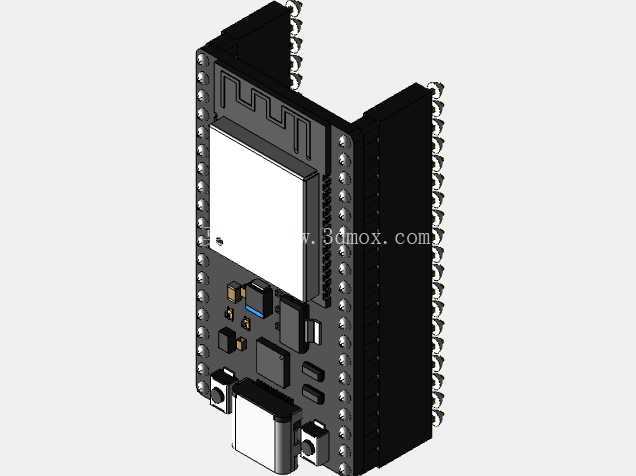

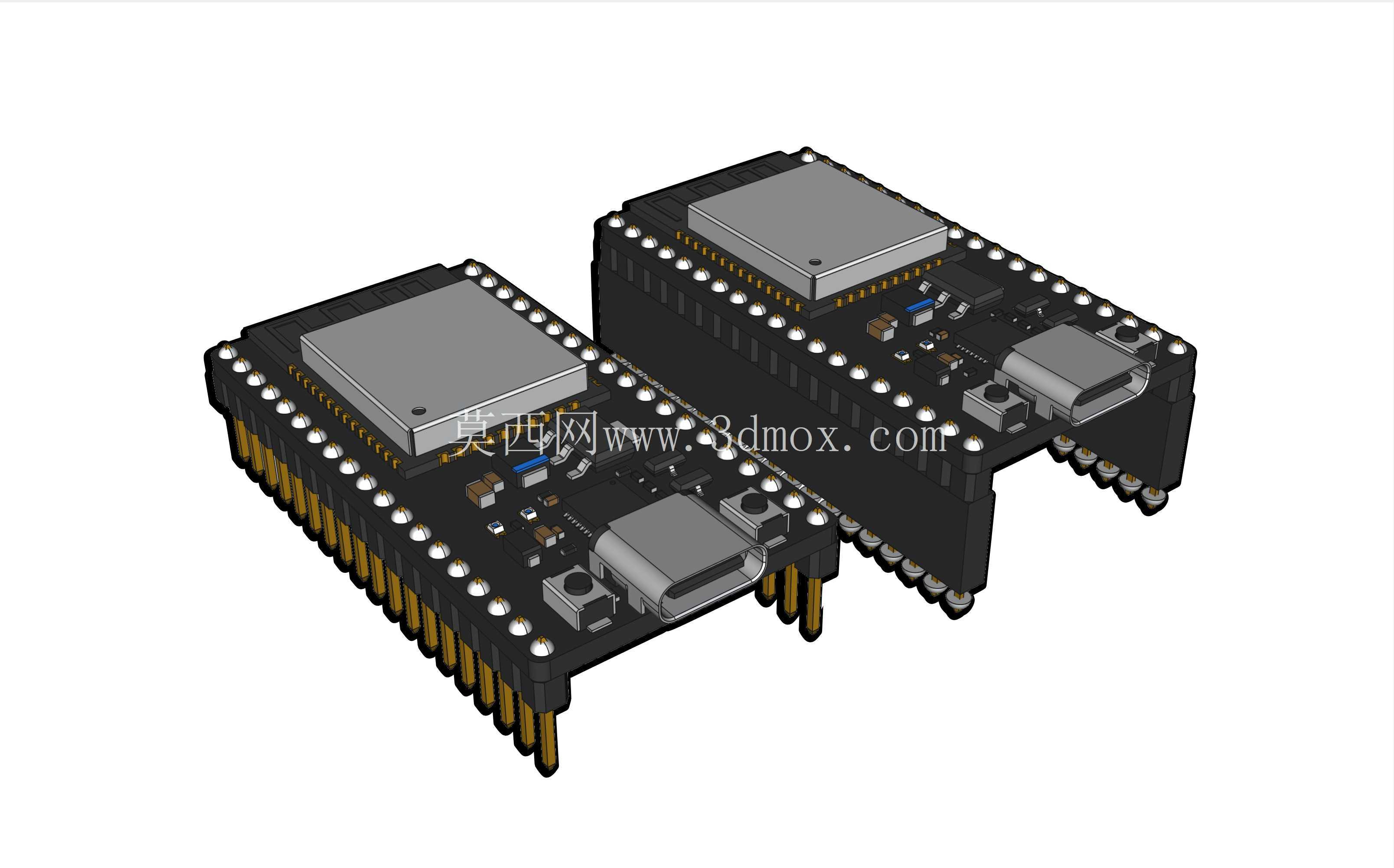

　　这款嵌入式主控开发板的结构设计，完全围绕嵌入式项目开发的实际使用需求展开，覆盖从原型验证到小批量功能样机制作的全场景使用需求，不管是高校电子类专业的课程设计、创客群体的智能硬件DIY项目，还是工业现场的小型物联网采集节点、智能设备的主控单元搭建，都能适配对应的安装与接线需求。设计过程中首先梳理了两类常用的使用形态，一类是仅焊接公排针的版本，适合直接插在面包板上做快速电路验证，排针间距严格遵循标准2.54mm网格间距，和市面通用面包板、洞洞板的孔位完全匹配，不需要额外做转接处理；另一类是同时带有公排针和母插座排座的版本，既可以通过公排针实现板载固定，也能通过母座直接外接功能扩展模块，省去额外焊接排针的工序，适配模块化快速搭建的开发场景。

　　外形尺寸的把控上，完全参照实物样板做逆向校核，板身的长宽边界控制在适配常用安装孔位的范围，板边到两侧排针的距离预留了足够的接插操作空间，不会出现插接线材时和相邻元件干涉的问题；板载的Type-C接口位置做了下沉式的空间预留，接口端面和板边齐平，不管是卧式安装还是立式插接，数据线的插拔都不会被外壳或者安装结构挡住。核心射频模块的区域做了专门的高度避让，模块金属屏蔽罩的下方没有布置过高的贴片元件，避免焊接时出现元件顶起屏蔽罩导致虚焊的问题，同时屏蔽罩周边的预留间隙也满足回流焊的工艺要求，不会出现连锡、焊接偏移的问题。

　　排针的长度选型兼顾了插装稳定性和焊接便利性，公排针伸出板底的长度刚好满足面包板的插装深度，不会因为过长导致插装后板身倾斜，也不会因为过短导致接触不良；母座的高度和公排针的插合深度做了匹配计算，插合后不会出现松脱、接触电阻过大的问题。板上的安装孔位按照通用嵌入式外壳的固定柱位置布置，孔径适配M2规格的固定螺丝，孔位周边做了环形的铺地避让，避免螺丝拧紧后出现短路问题。设计过程中对所有元件的高度做了分层校核，最高的元件就是板载的射频屏蔽罩和USB接口，其余贴片电阻、电容、电感的高度都控制在较低范围，保证板身叠放或者安装到外壳内部时，不会出现元件挤压损坏的情况。

　　从结构设计的角度看，这款开发板的模型完全还原了实物的装配关系，不管是用来做设备内部的结构干涉检查，还是做定制外壳的结构设计，都能直接调用模型做装配验证，不需要再反复测量实物尺寸。比如在做物联网采集终端的外壳设计时，可以直接把模型导入装配环境，核对接口位置、排针引出方向、固定孔位的匹配度，提前发现安装干涉、接口对位不准的问题，减少实物打样的迭代次数。另外模型也还原了两种排针配置的版本差异，设计人员可以根据自己的项目需求选择对应的版本做结构适配，比如需要外接大量扩展模块的场景，可以选择带母座的版本，直接把传感器模块、通信模块插在母座上，不需要额外焊接转接板；如果是做集成度较高的成品设备，可以选择仅带公排针的版本，把开发板直接焊接在底板上，节省整体的安装空间。板身的边角做了小圆角处理，避免安装时划伤线材或者操作人员的手，USB接口的金属外壳和板身的接地网络做了连通设计，结构上也预留了接口金属外壳的焊接固定位置，保证多次插拔后接口不会出现松动脱落的问题。
