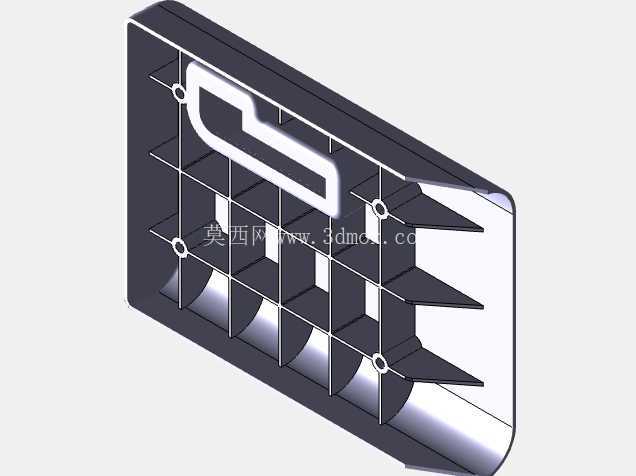

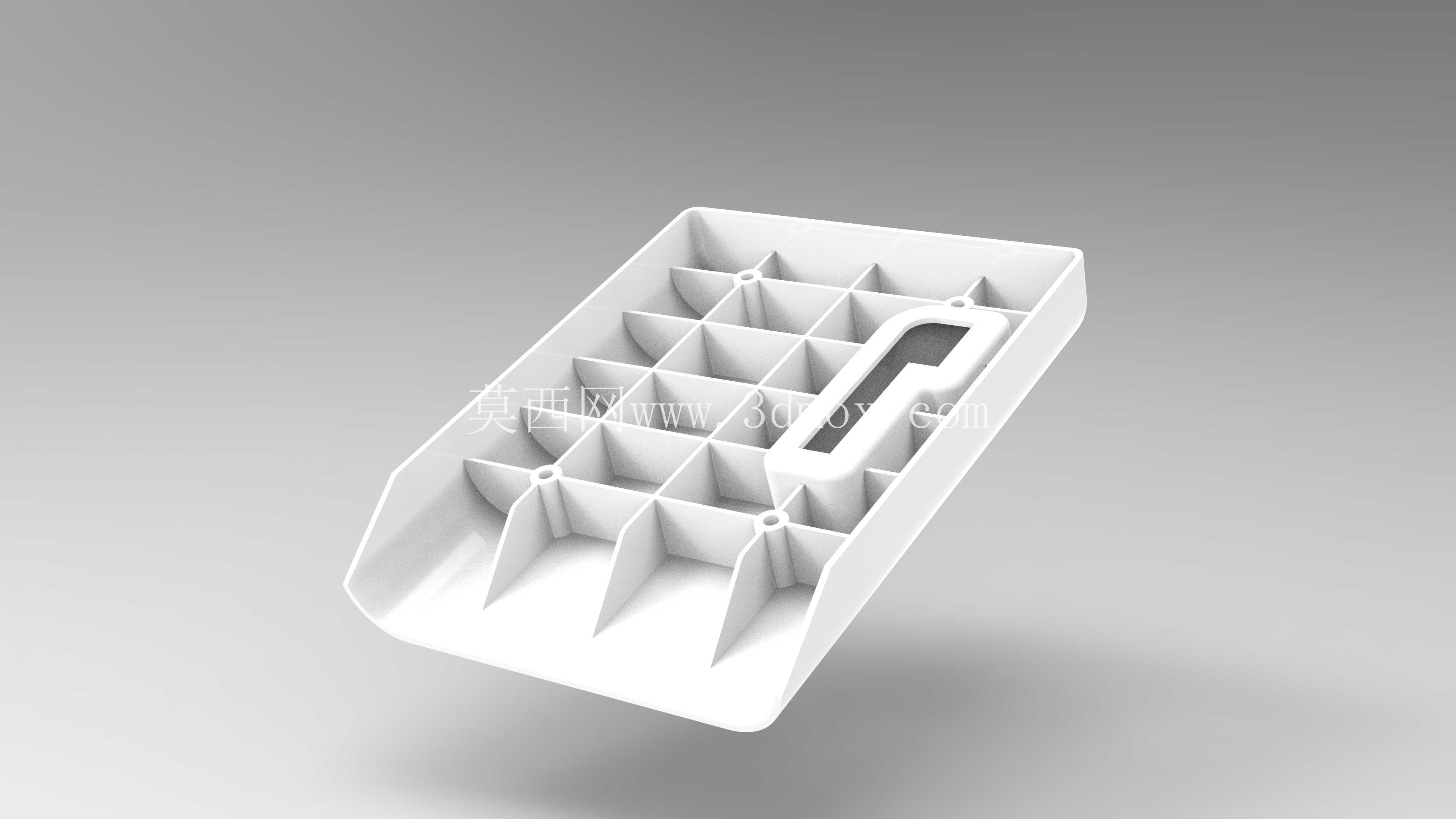

注塑成型肋状网格塑料结构安装底座

日常做设备内部结构排布时，这类塑料安装底座的使用场景覆盖极广，小到桌面级小型检测设备的内部模块承载，大到工业控制柜内的弱电组件、小型气动元件的承托固定，都能见到这类结构件的身影。不同于金属冲压支架的冷硬质感，这类注塑成型的塑料支架在做轻量化设备内部排布时优势明显，不会像金属件那样在长期震动环境下出现边缘锐边割线、导电短路的隐患，本身的绝缘属性也省掉了额外做绝缘衬垫的工序。

从实际使用的功能层面看，这个支架的核心作用是给待安装的小型功能模块提供稳定的承载平面，同时通过自身的结构分散模块工作时产生的静载荷与微震动载荷。很多新手做塑料件设计时容易犯的错是一味加厚壁厚来提升强度，最后做出来的件不仅注塑时容易出现缩痕、翘曲，成型周期长成本高，实际抗形变能力反而不如合理做加强结构的薄壁件。这个支架的设计思路就很贴合注塑工艺的实际要求，整体壁厚控制在均匀的薄壁区间，内部做了纵横交错的肋状网格排布，肋条的高度和壁厚比例控制在注塑工艺允许的范围内，既不会因为肋条过高导致背面出现缩印影响外观平面度，也能通过网格的桁架式受力结构，把局部承受的载荷快速分散到整个支架的边框上，哪怕在支架中部放置额定负载的组件，整个平面的形变量也能控制在设备装配允许的公差范围内。

安装边界的处理上，支架上集成的几个螺丝凸台位置做了针对性的加强，凸台根部和周边的肋条做了平滑过渡连接，避免螺丝锁附时应力集中导致凸台根部开裂。凸台的内孔深度做了精准控制，不会出现螺丝锁到底还压不紧组件的虚装问题，凸台顶部的平面也做了小范围的平整度处理，保证和被安装组件的接触面贴合紧密，不会出现装配倾斜。支架的外边框做了微小的拔模斜度，方便注塑成型时顺利脱模，边框的边角位置都做了圆角过渡，既避免注塑时应力集中导致的边角开裂，也能防止装配时锋利的边角划伤操作人员的手或者损坏周边的线材。

实际做选型适配的时候，要注意这个支架的安装孔位间距是固定的，适配对应孔位的标准小型功能模块，整体的外形尺寸刚好能嵌入常规的小型设备安装腔体内，不会和周边的其他结构件产生干涉。支架底部的网格结构除了提升强度之外，还能在设备工作时形成空气流通的通道，帮助承托的发热模块散出热量，避免热量在支架和模块之间积聚影响元器件寿命。和市面上常见的平板式塑料支架相比，这种带肋状网格的结构在相同重量下的抗弯折能力要高出40%以上，在相同强度要求下的材料用量能减少近三分之一，不管是从成本控制还是结构性能的角度，都很适合批量注塑生产，用在对重量、成本、绝缘性都有要求的民用、工业小型设备内部做承载结构。很多做小型自动化设备、桌面检测仪器的结构工程师在做内部模块固定时，都会优先选用这类经过结构优化的塑料支架，不用自己从零开始做加强结构的力学仿真，只要匹配好安装孔位和整体尺寸，就能直接用在自己的设计里，省掉大量的结构验证时间。
