L型带定位孔机械安装支撑座结构

项目分类:通用五金配件 发布时间:2026-06-29 ID:1192173
  • L型带定位孔机械安装支撑座结构
  • L型带定位孔机械安装支撑座结构
  • L型带定位孔机械安装支撑座结构
  • L型带定位孔机械安装支撑座结构

在工业自动化生产线、小型动力单元装配、检测工位工装搭建的场景里,这类L型安装支撑座是出镜率极高的基础连接件,它不需要承担大吨位的重载载荷,却要在紧凑的安装空间里完成垂直方向的部件转接与固定,解决两个垂直安装面之间的部件定位问题,避免额外设计复杂的转接构件挤占设备内部空间。从实际使用场景来看,这类支撑座常被用来固定小型气动元件、微型传感器安装支架、小型传动组件的轴承端、管路固定座等部件,尤其是在设备侧壁与安装平台呈90度夹角的位置,一体成型的L型结构比分体拼接的固定件拥有更好的结构刚性,不会因为长期受交变载荷出现拼接缝隙松动的问题。

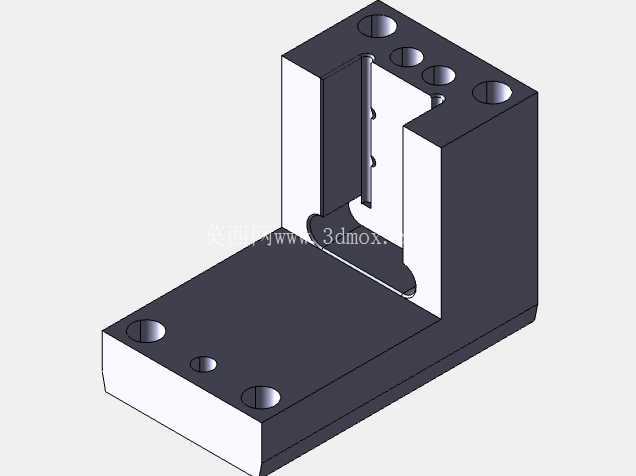

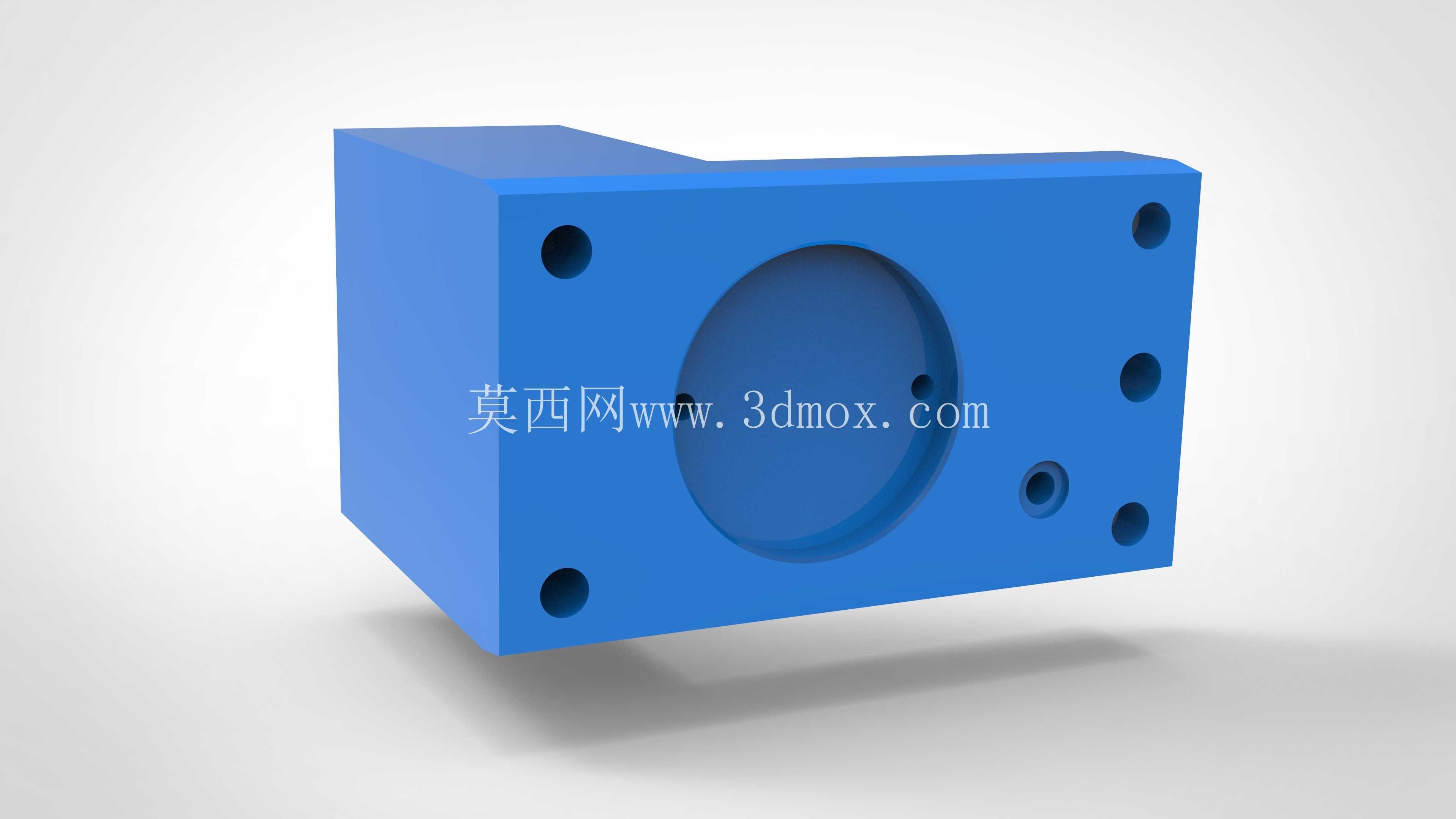

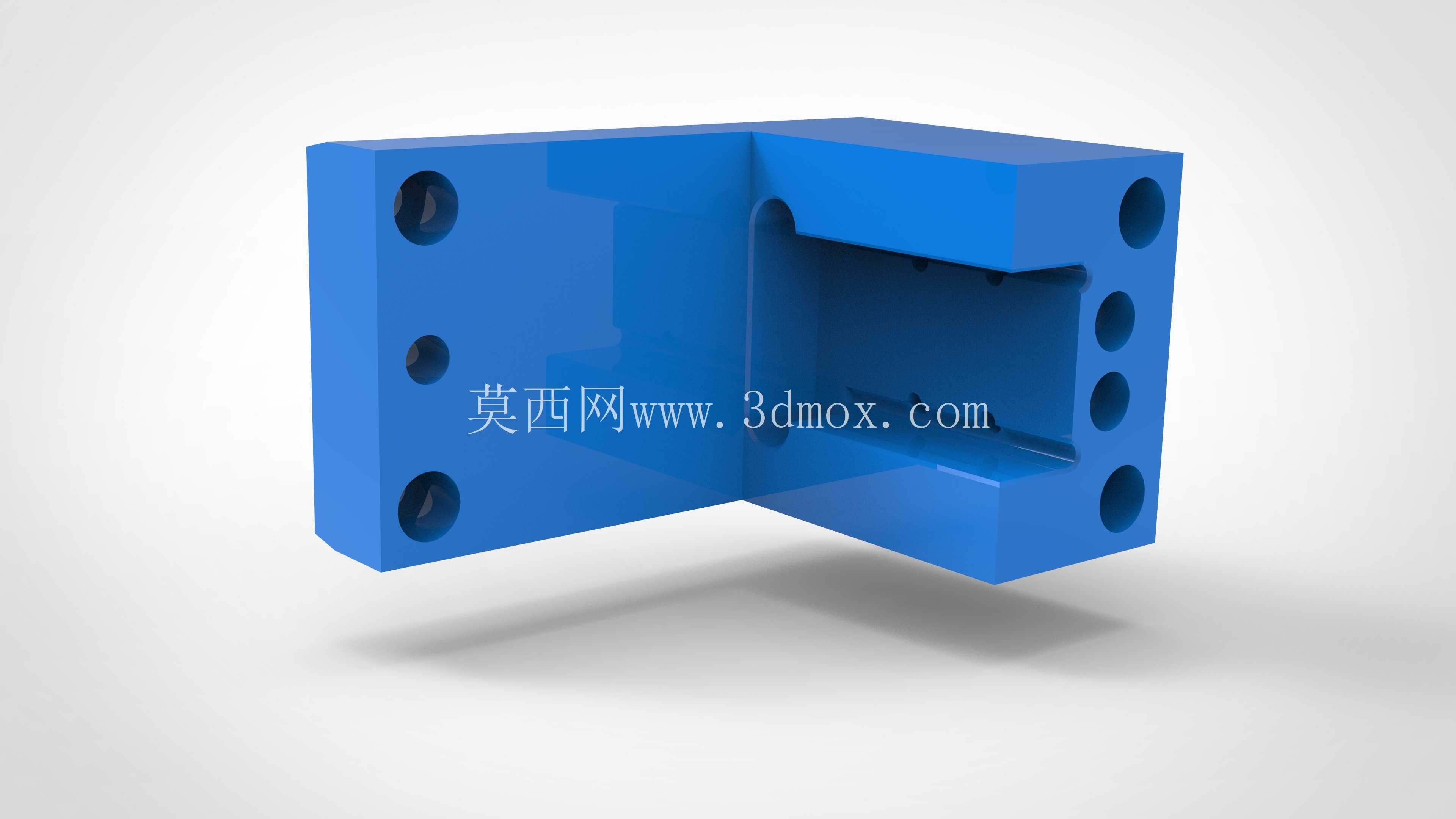

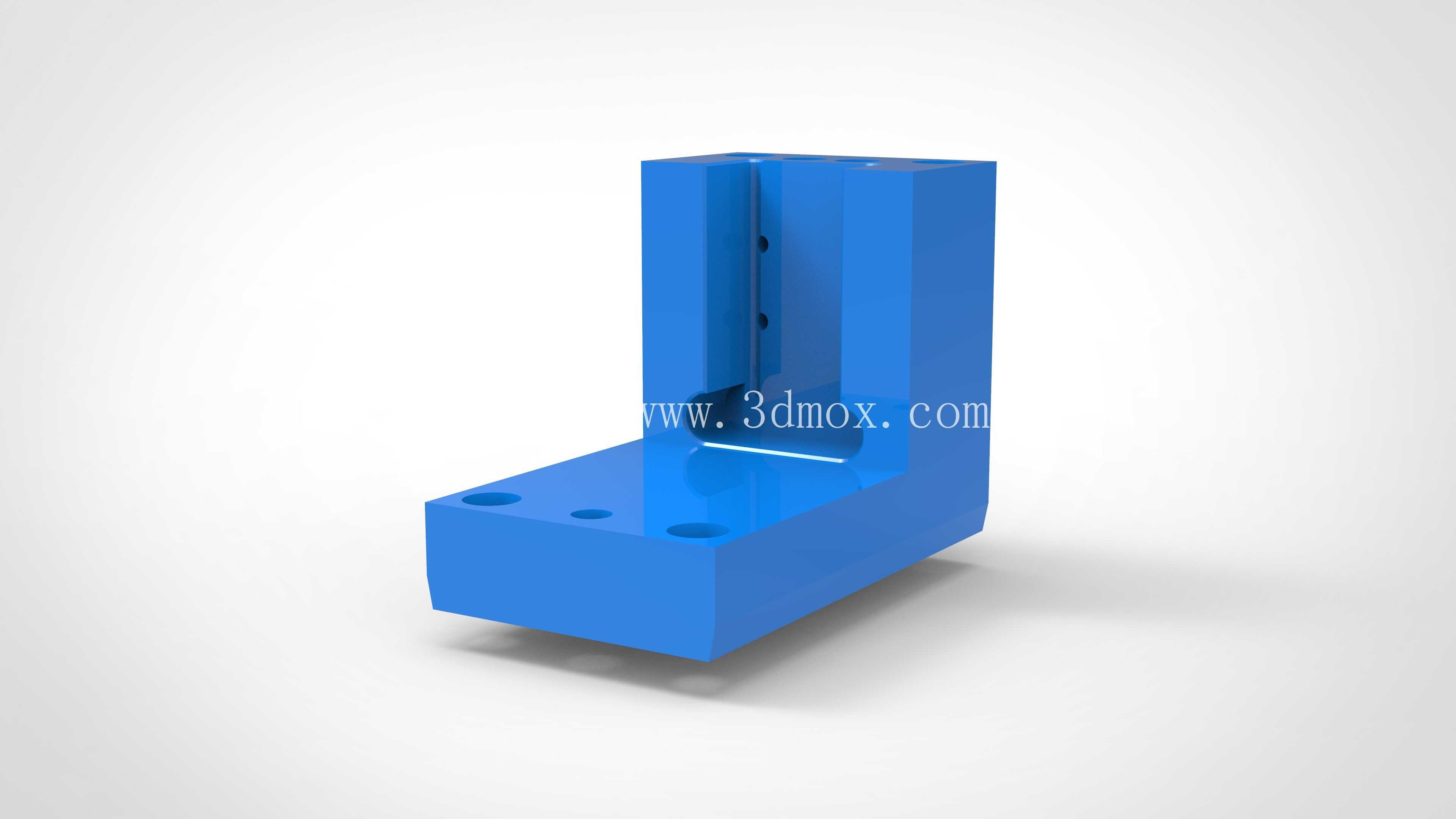

设计这类支撑座的时候,首先要考虑的是安装边界的适配性:垂直安装的立面上预留的大尺寸沉孔,是用来容纳待固定部件的定位凸台的,这个沉孔的深度和直径公差需要严格匹配待装部件的凸台尺寸,保证装配后部件的同轴度符合要求,不会出现安装偏斜导致的传动卡滞、检测精度偏差问题。围绕中心沉孔均匀分布的六个安装孔,其中四个分布在立面的四个角位置,采用通孔设计,用来穿装固定螺栓将支撑座本身锁紧在设备的垂直安装基面上,剩下两个靠近沉孔下侧的小孔,是用来锁紧穿入沉孔的待装部件,避免部件在运行过程中出现轴向窜动。水平延伸的底座部分和立面为一体加工结构,转角位置做了合适的圆角过渡,避免直角位置的应力集中,在长期受侧向载荷的时候不会出现转角处开裂的问题。

从安装尺寸的适配逻辑来看,这类支撑座的整体厚度需要根据实际承载的部件重量做匹配,常规用于小型元件固定的版本,壁厚不会低于8mm,保证螺栓锁紧的时候不会出现基座变形;立面的整体长宽尺寸要比待固定部件的安装法兰大出至少一个螺栓直径的余量,方便安装的时候扳手有足够的操作空间,不会因为空间局促导致螺栓无法锁紧。底座部分的长度不需要过长,只要能保证支撑座安装后不会出现倾覆力矩即可,过长的底座反而会占用不必要的安装空间,违背这类紧凑安装件的设计初衷。所有安装孔的孔口位置都做了微小的倒角处理,既可以去除加工产生的毛刺,也能在穿装螺栓的时候起到导向作用,提升装配效率。

在实际选型应用的时候,需要先核对安装基面的平面度,如果基面存在明显的凹凸偏差,支撑座安装后会出现受力变形,这时候就需要在支撑座和基面之间增加薄铜皮调整垫片,保证支撑座的立面和水平面保持严格的垂直状态,避免待装部件安装后出现角度偏差。另外,这类支撑座的安装孔位都采用了对称分布设计,在部分需要调整安装方向的场景里,可以翻转180度安装,适配不同方向的走线、管路排布需求,不需要重新加工新的安装孔位。支撑面的表面粗糙度需要控制在合理范围,过于粗糙的表面会导致安装贴合面存在间隙,长期受振动影响容易出现螺栓松动,过于光滑的表面则会不必要地提升加工成本,常规用于普通工业场景的版本,安装面粗糙度达到Ra3.2即可满足使用要求。

从结构稳定性的角度考量,一体成型的L型结构没有额外的拼接焊缝或者连接螺丝,整体的抗振性能更好,在设备存在持续振动的工位上,这类一体支撑座比装配式的转接架拥有更长的使用寿命,不需要定期检查拼接位置的紧固情况。设计建模的时候,所有孔位的位置度公差需要严格控制,尤其是中心沉孔和安装孔的相对位置,一旦孔位偏差超过0.1mm,就会出现待装部件无法顺利装入、螺栓无法对正螺纹孔的问题,影响现场装配效率。转角位置的圆角半径不能过小,过小的圆角会导致加工的时候应力集中,也会在热处理(如果有热处理需求的场景)的时候出现开裂风险,常规设计里圆角半径取壁厚的0.2-0.3倍是比较合理的区间。
