带定位槽的圆形多功能安装法兰结构

在各类工业传动、流体输送以及工装夹具的装配场景中，法兰作为核心的连接基准部件，其结构设计直接决定了整套装配链路的同轴度精度、连接可靠性以及后期运维拆装的便捷性。这款圆形安装法兰的设计，完全围绕通用机械装配场景的实际痛点展开，没有冗余的装饰性结构，每一处几何特征都对应明确的工程功能。

从实际应用场景来看，这款法兰可适配中小型减速机输出端的端盖连接、液压阀组的安装基准固定、工装夹具的定位基座搭建，也可作为小型泵类设备的壳体连接法兰使用，覆盖轻工机械、非标自动化设备、小型液压站等多个领域的装配需求。不同于常规的平面式法兰，这款法兰在中心区域设计了阶梯式内孔结构，最内侧的中心通孔可允许传动轴、流体管路或者线缆穿过，阶梯台肩则可以直接作为轴承、密封件或者对接轴端的轴向定位面，装配时不需要额外加装定位轴套，就能直接控制对接部件的轴向窜动量，减少装配环节的零件数量，降低累计公差。

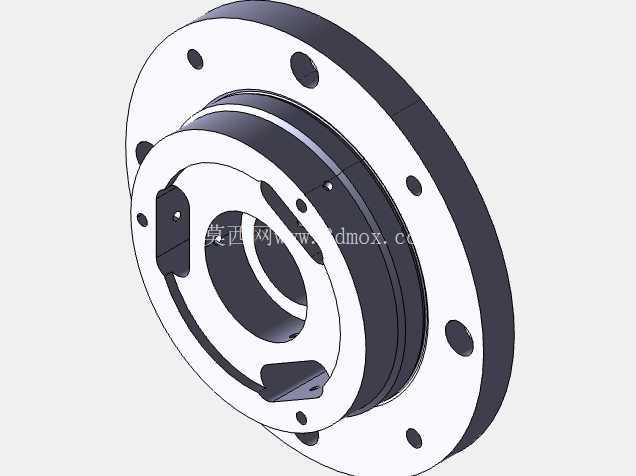

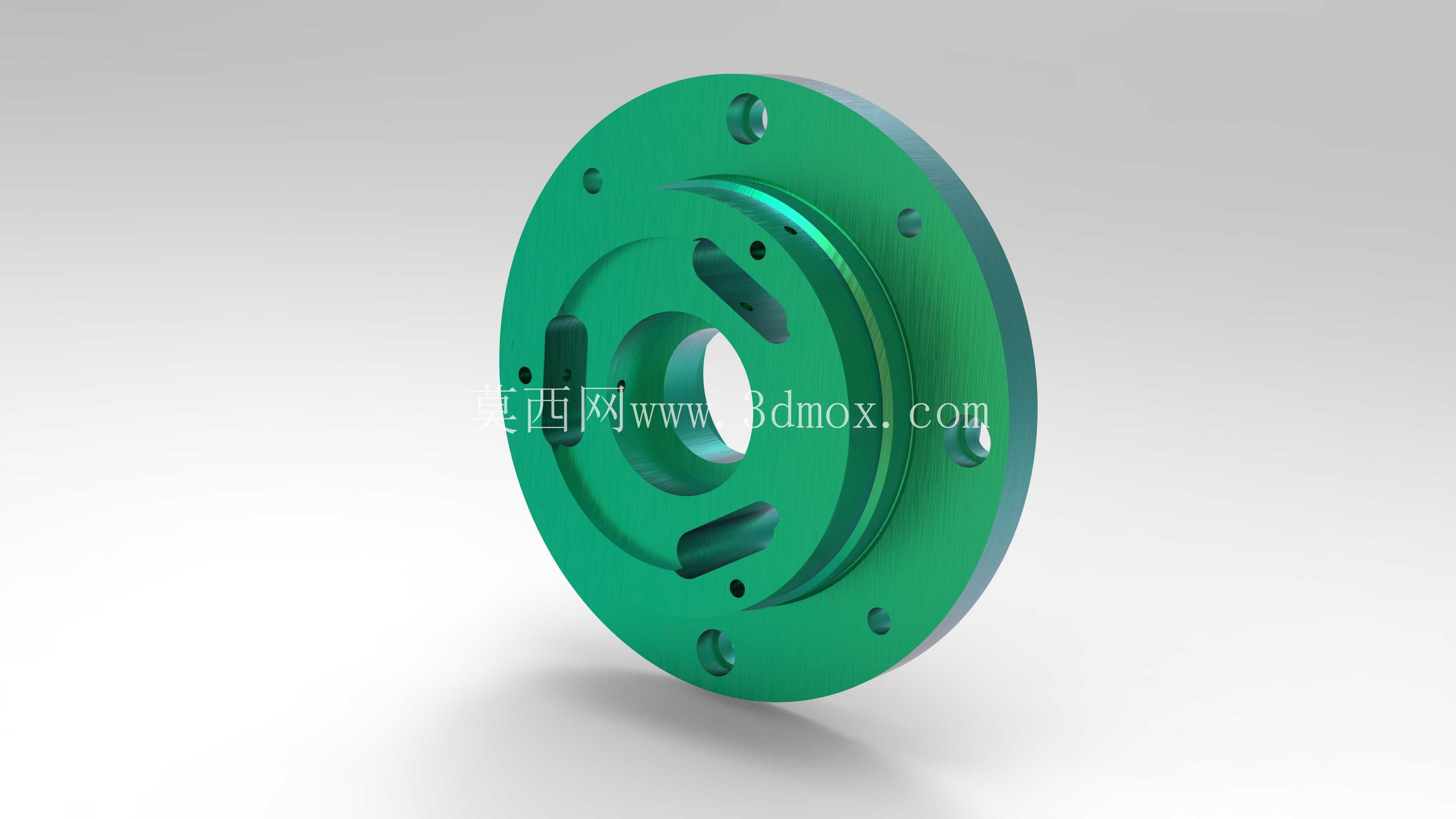

法兰的外部轮廓为整圆形板状结构，外圆边缘均匀分布了多组贯通的螺栓安装孔，这些孔位的分度圆直径经过标准化匹配，可对应常规同规格法兰的安装孔距，不需要重新加工适配孔位就能完成对接，安装时螺栓从法兰端面穿入，锁紧后可提供足够的轴向压紧力，保证连接面的密封性或者连接刚性。除了常规的螺栓孔之外，法兰端面上还设计了多组径向分布的细长插槽与沉台口袋结构，这些结构并非减重设计这么简单：细长插槽可作为定位键的安装位，对接部件上的定位凸键可直接插入槽内，传递更大的扭矩，避免仅靠螺栓锁紧时出现的相对转动问题，尤其适合有旋转扭矩传递的传动场景；沉台口袋结构一方面可以容纳对接部件上的凸起结构，避免装配时出现干涉，另一方面也可以作为拆装时的撬口，方便后期维护时将法兰从对接面上分离，解决了常规平面法兰拆卸时没有施力点、容易撬伤结合面的问题。

从安装边界来看，这款法兰的轴向厚度控制在紧凑范围内，不会占用过多的轴向安装空间，适合安装空间局促的紧凑型设备内部使用；法兰的正反两面都设计了精加工的定位止口，正面的止口可与对接部件的止口槽配合，保证两者的同轴度，反面的止口则可与安装基座的定位台配合，从安装基准上就控制了径向的偏移量，装配后整体的同轴度误差可控制在较小范围内，减少传动过程中的偏摆问题。设计过程中，所有的转角位置都做了微小的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时割伤操作人员，也可以减少应力集中，提升法兰在承受交变载荷时的结构强度，避免长期使用后在转角位置出现裂纹。

在实际选型使用时，需要注意结合面的平面度要求，安装前需要清理结合面上的杂物与毛刺，螺栓锁紧时要按照对角顺序逐步拧紧，避免因锁紧力不均导致法兰变形，影响密封性能或者传动精度。如果用于有密封要求的流体管路场景，可在法兰结合面加装对应规格的密封垫片，配合均匀的螺栓锁紧力，可满足常规压力下的密封需求；如果用于传动场景的扭矩传递，需要在插槽内加装适配的平键，保证扭矩传递的可靠性，避免螺栓承受额外的剪切力。这款法兰的结构设计兼顾了通用性与功能性，没有针对特定设备做专属化的特殊结构，因此适配范围较广，可作为通用标准连接件纳入企业的标准件库，减少重复设计的工作量，提升设计效率。
