压铸用L型带孔安装连接结构件

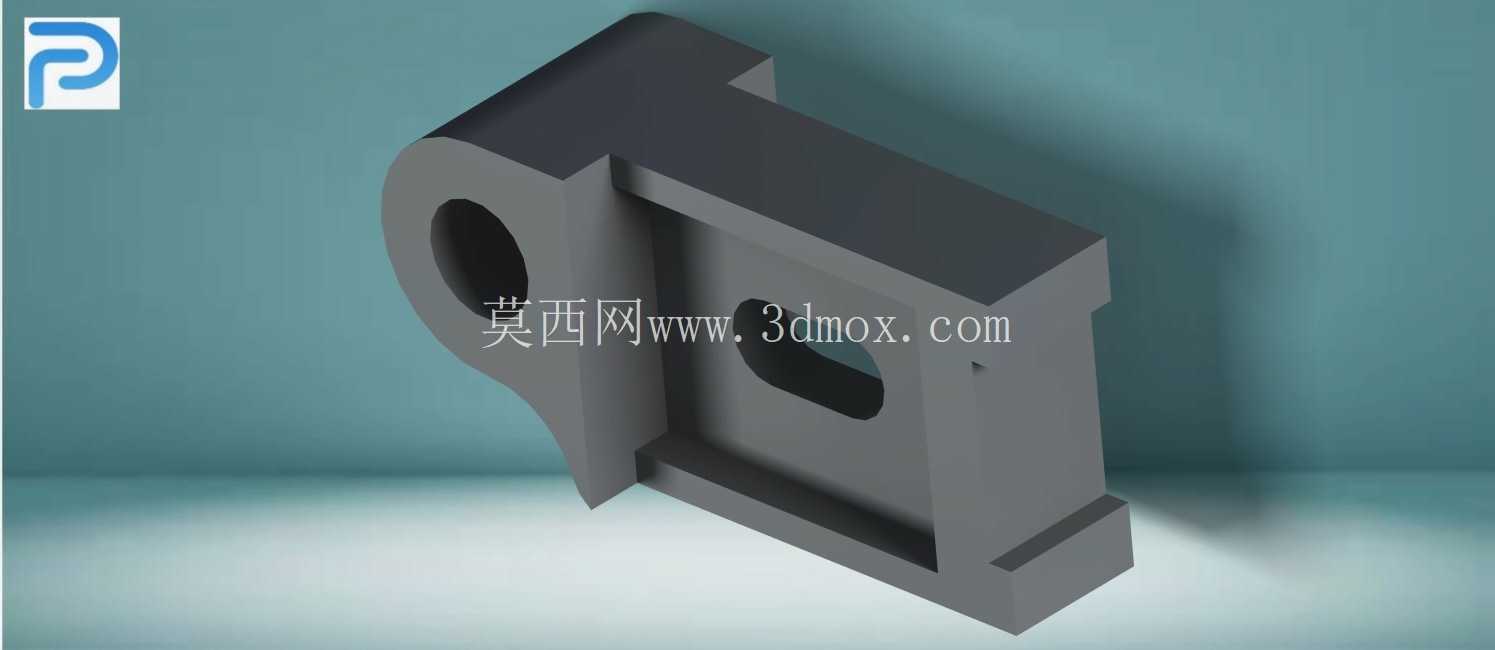

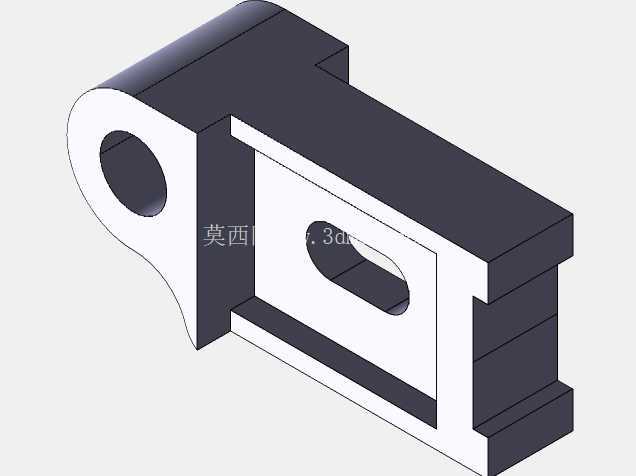

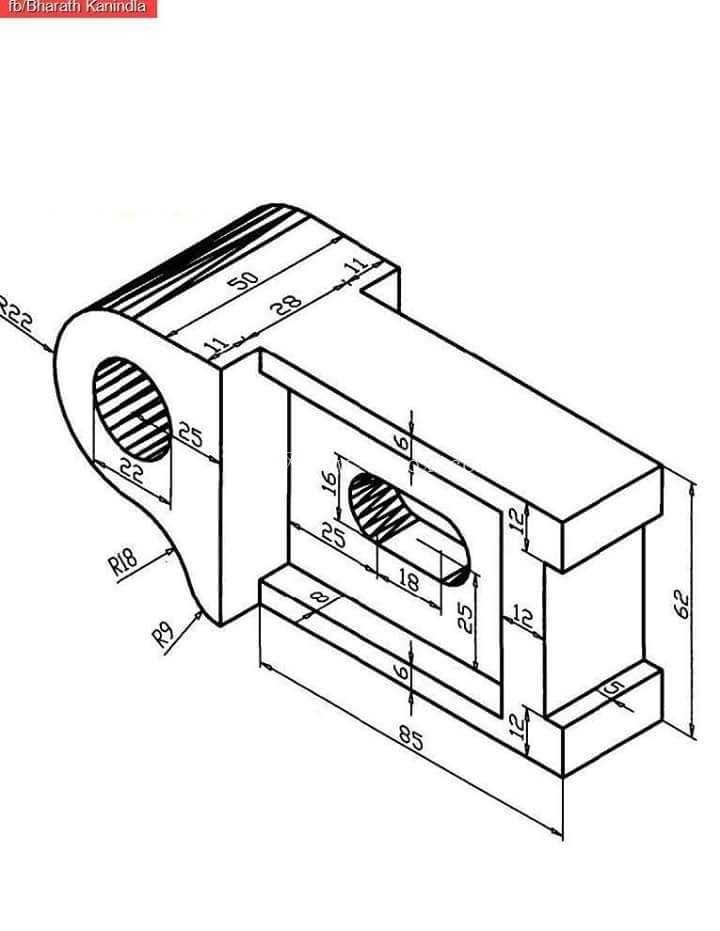

　　该结构件属于压铸生产环节配套的工装连接类零件，主要应用在中小型压铸机的模具侧装定位工位，承担模具组件与设备机架之间的载荷传递、位置限定作用，日常作业中需要承受合模时的周期性冲击载荷，以及高温金属液充型过程中传递到模架的微量振动，因此结构设计上优先考虑刚性与抗疲劳性能的平衡。从外形结构来看，零件整体为L型弯折布局，一侧设置带通孔的圆弧凸耳结构，该孔位用于穿装锁紧销轴，可实现与设备侧固定座的铰接式连接，方便模具更换时的快速拆装，无需完全拆卸所有紧固件即可完成模架的角度微调；另一侧为带方形镂空的框型支座结构，方形镂空既可以减轻零件整体自重，减少压铸机开合模过程中的运动惯量，又能作为安装避让位，为模架上的冷却管路、顶出杆组件留出排布空间，避免管路与支座发生运动干涉。

　　设计过程中，圆弧凸耳的厚度经过反复校核，结合常用压铸机型的锁模力参数，将凸耳与L型主体的衔接位置做了大圆角过渡处理，消除应力集中隐患，避免长期受交变载荷作用出现根部开裂问题；框型支座的安装面平面度公差控制在0.05mm以内，保证与模架贴合时无间隙，防止合模受力后出现位置偏移，影响铸件成型精度。安装边界方面，零件的整体外轮廓尺寸适配200吨到400吨吨位的中小型压铸机模架安装空间，凸耳上的销轴孔直径与行业通用的M20锁紧销轴尺寸匹配，框型支座上的安装螺孔位置符合标准模架的孔位排布规范，无需额外加工改孔即可直接装配使用。

　　在实际生产场景中，这类连接支座通常成对安装在模具的两侧，配合可调式锁紧螺栓使用，可根据不同模具的厚度尺寸调整安装位置，适配多规格模具的快速换产需求；零件的镂空结构还可作为辅助吊装位，在模具吊装转运过程中，可将吊钩穿入方形孔内实现临时起吊，降低模具搬运过程中的操作难度。结构细节上，零件所有外露棱边均做了C2倒角处理，既可以避免装配过程中划伤操作人员，也能减少应力集中点，提升零件的整体使用寿命；凸耳孔内预留了衬套安装余量，长期使用出现孔位磨损后，只需更换耐磨衬套即可继续使用，无需整体更换零件，降低生产维护成本。

　　从受力路径来看，合模时的冲击力通过框型支座的安装面传递到L型主体，再通过圆弧凸耳的销轴孔传递到设备机架，整个受力路径上的截面厚度均匀变化，无突变结构，保证载荷传递平稳，不会出现局部应力过载的情况。针对压铸车间的高温作业环境，零件的材质选用适配常用的45号钢或球墨铸铁，可在150摄氏度以内的持续工作温度下保持结构刚性，不会出现受热变形导致的安装精度下降问题。
