梅花头一体式手动紧固扳手结构设计

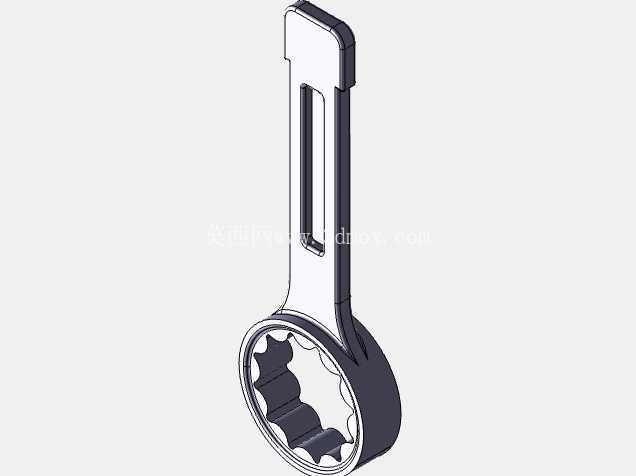

　　这款手动紧固扳手主要面向设备运维、机械装配、产线维保等场景的六角螺栓螺母拆装作业，区别于常规开口扳手，其梅花端采用十二角内齿型轮廓，能在螺栓头部外圆形成多点接触，相比开口结构的双边受力，可有效降低螺栓棱角打滑、崩边的概率，尤其适合对拧紧力矩有一定要求、作业空间存在角度限制的工位。从结构设计逻辑来看，整体采用一体式长柄加环形工作端的布局，手柄部位开设的长条形减重槽并非单纯为了缩减材料用量，槽体沿手柄长度方向居中布置，在保证手柄抗弯截面模量满足力矩传递要求的前提下，既降低了工具整体自重，也能在手柄握持时形成防滑定位边界，避免沾附油污后施力过程中出现手部滑移。

　　环形工作端与手柄的过渡区域采用大圆弧平滑衔接，没有应力集中的直角突变结构，在承受大扭矩拧紧或松退作业的载荷时，过渡区域不会出现应力断裂的风险，这一细节也是手动工具结构设计中需要重点校核的部分，很多廉价扳手的断裂故障都出现在柄部与工作头的衔接位置。从实际使用的边界条件来看，梅花端的内齿轮廓与标准六角螺栓头部的对边尺寸严格匹配，作业时可完整包覆螺栓头部六个受力面，施力时的接触应力分散在每个齿面与螺栓棱角的接触位置，即使螺栓头部存在轻微的磕碰变形，十二角的轮廓也能找到适配的啮合角度，相比六角套筒需要完全对正才能套入的特性，这种梅花结构在狭窄空间内的操作灵活性更强，不需要预留套筒轴向套入的完整行程，只要径向对准螺栓头部即可转动作业。

　　手柄的长度设计经过力矩匹配，按照常规手动施力的上限计算，柄长对应的力臂可输出符合对应规格螺栓拧紧力矩要求的扭矩，不会出现力臂过短导致拧紧力矩不足，或是力臂过长造成过载拧断螺栓的问题。手柄末端的加厚挡边结构，在手部大力握持施力时可抵住掌根位置，避免施力过程中手部从手柄末端滑脱，尤其是在进行螺栓初始松退的瞬间冲击施力时，这个挡边能提供足够的支撑反力。整个零件的结构采用等强度设计思路，不同截面的厚度随受力大小变化，工作端环形部位厚度最大，可承受啮合时的局部挤压应力，向手柄延伸的过程中厚度逐步均匀过渡，既保证了整体结构强度，也避免了不必要的材料冗余。

　　在装配线的实际应用中，这类扳手常被用于设备预装工位的螺栓紧固，不需要配套动力源，拿取即可作业，对于没有压缩空气、电力供应的户外维保场景也能适配，相比可调式活动扳手，其固定的啮合轮廓不存在活动间隙，施力时的旷量更小，操作精度更高，也不会因为活动钳口磨损出现打滑问题。针对六角螺栓螺母的紧固作业，这种一体式梅花扳手的结构可靠性远高于组合式工具，没有额外的连接销轴、活动部件，长期使用后不会出现连接松动、部件脱落的故障，日常维护只需要清理表面油污即可，不需要额外的润滑或部件更换。在建模过程中，环形工作端的齿形轮廓需要严格按照紧固件的配合公差绘制，齿面的倒角角度既要保证螺栓能顺利导入，也要避免倒角过大减少有效啮合接触面积，手柄部位的减重槽边缘需要做圆角处理，避免热处理过程中出现应力裂纹，同时握持时也不会划伤手部。整个工具的外形轮廓没有突出的尖锐结构，在工具箱内收纳时不会刮蹭其他工具，作业过程中也不会因为意外磕碰造成周边零件的表面损伤。
