分流式法兰双弯头管路连接件结构设计

在流体输送管路系统的布局改造、多支路供料场景中，经常会遇到单路主流体需要拆分至两个不同标高出口的工况，常规的单弯头加三通组合方案不仅会占用更多管路安装空间，还会因为多段拼接带来额外的密封泄漏点，增加现场运维的隐患。这款法兰双弯头结构正是针对这类场景开发的一体化管路连接件，采用一体式压铸成型结构，替代传统的多管件拼接方案，从结构根源上减少连接节点，降低管路系统的泄漏风险。

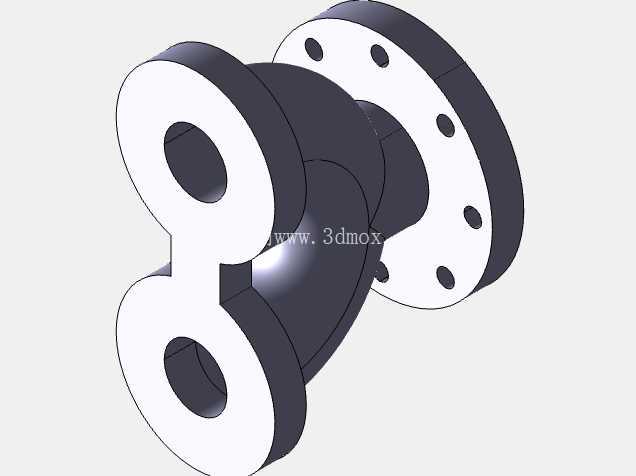

从实际功能逻辑来看，该部件的核心作用是将接入端的单路主流体，通过内部平滑过渡的流道，均匀分流至两个呈上下排布的出口端，两个出口端的法兰安装面保持平行，且与入口端法兰面呈垂直布局，能够直接适配垂直方向变向、同时拆分两路流体的管路布局需求，常见于液压系统回油支路分配、冷却系统多回路供液、小型化工管路的介质分流等场景，尤其适合安装空间局促、无法通过多段管件拼接完成管路转向分流的紧凑型设备内部布局。

设计过程中首先要考量的是流道的平顺性，内部流道在分流位置做了圆弧过渡处理，避免直角转折带来的流体阻力骤增，减少介质输送过程中的压损，同时也能避免流体中携带的固体杂质在转折位置沉积堵塞。三个连接端全部采用标准法兰连接结构，法兰盘上的螺栓孔按照通用管路法兰的孔位间距做等距排布，能够直接和同规格的标准法兰管路对接，不需要额外加工转接件，现场安装时只需要在法兰结合面加装密封垫片，穿入对应规格的螺栓紧固即可完成装配，安装容错率高，后期维护拆卸也十分便捷。

从安装边界尺寸来看，两个出口端的法兰中心距经过精准核算，既保证了内部流道有足够的通流面积，又尽可能压缩了部件整体的横向占用空间，入口端法兰的端面到两个出口端法兰端面的垂直距离，匹配常规管路布局的最小安装间隙，不会和周边的管路、设备结构件产生干涉。法兰盘的厚度按照对应公称压力下的强度要求设计，能够承受常规工业管路的工作压力，不会在长期承压使用过程中出现法兰变形导致的密封失效问题。

结构细节上，弯头位置的外壁做了加厚处理，因为流体在转向分流时会对管壁产生持续的冲击，加厚的外壁能够提升部件的抗冲击能力，延长使用寿命，同时外壁的过渡圆角也避免了压铸成型过程中出现应力集中的问题，减少部件生产过程中的残次品率。一体式的结构设计也让部件整体的刚性更好，相比拼接式的管路组件，抗振动能力更强，在有持续振动的设备管路上使用时，不会因为长期振动出现连接位置松动泄漏的问题。

在实际选型应用时，需要注意对接管路的通径要和该部件的流道通径保持一致，避免通径突变带来的流阻变化，同时法兰对接时的螺栓紧固要按照对角顺序逐步拧紧，保证法兰面受力均匀，避免局部压力过大导致密封垫片压损或者法兰面变形。该结构的一体化设计也减少了管路系统的整体零件数量，在设备前期装配时能够减少安装工序，提升装配效率，降低整体的管路配件采购成本。
