外六角螺栓紧固件三维结构设计

在各类机械结构、工程设备的装配场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，其中外六角螺栓配合螺母的组合形式，凭借装拆便捷、连接可靠、成本可控的特性，在从民用家电组装到重型工程机械搭建的各类场景中都承担着核心的结构连接作用。这类紧固件的核心作用，是通过螺纹副的旋合产生轴向预紧力，将两个或多个带通孔的被连接件牢牢压合在一起，既可以传递横向剪切载荷，也能承受一定的轴向拉拽载荷，同时在需要设备检修、部件更换时可以快速拆卸，不会破坏被连接件的本体结构。

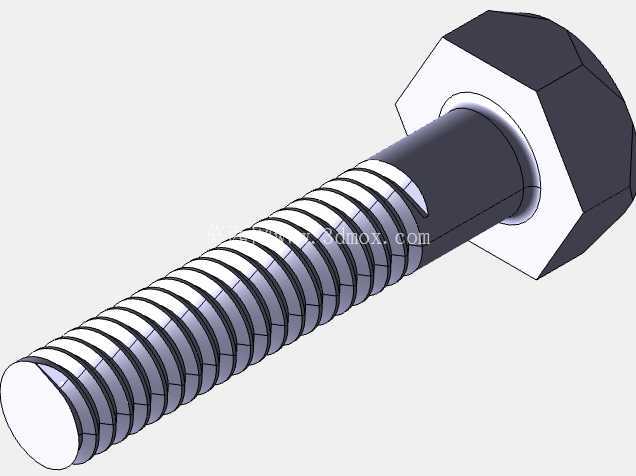

从设计逻辑来看，这款外六角螺栓的头部采用标准正六角形结构，这种结构的设计初衷是匹配通用呆扳手、套筒扳手的施力面，六个受力面均匀分布，在拧紧过程中可以承受较大的拧紧力矩而不发生边角崩裂，同时六角形的对称结构让扳手在空间受限的装配场景下，只需要转动60度就可以重新卡合施力面，适配设备内部狭窄的操作空间。螺栓杆部的螺纹采用普通公制三角螺纹设计，牙型角为60度，这种牙型的牙根强度高，螺纹副的自锁性能优异，在常规振动工况下不容易出现松脱，螺纹段的长度设计覆盖了常规连接场景下的被连接件总厚度加上螺母旋合长度、垫圈厚度的总需求，杆部靠近头部的位置预留了一段无螺纹的光杆段，当被连接件的通孔精度较高时，光杆段可以穿入孔内承担横向剪切载荷，避免螺纹牙受剪发生变形失效。

从安装边界来看，这款螺栓的六角头部对边尺寸、头部厚度都严格遵循通用紧固件的尺寸规范，设计时预留的扳手操作空间只需要满足对应规格扳手的最小回转半径即可，不需要额外扩大装配操作空间。螺栓的公称直径、螺距参数匹配同规格的标准螺母，旋合过程中不会出现卡滞、滑牙的问题，螺纹末端的倒角设计可以让螺栓顺利穿入被连接件的通孔，也能快速对准螺母的螺纹入口，降低装配对位的难度。在实际选型应用中，这类螺栓螺母组合可以根据使用场景的载荷等级、环境腐蚀情况选择对应材质和强度等级，比如普通室内设备装配可以选用4.8级碳钢镀锌件，户外潮湿环境可以选用304不锈钢材质，重载结构连接则可以选用8.8级及以上的高强度合金结构钢件，不同材质的同规格螺栓安装尺寸完全通用，不需要调整被连接件的开孔尺寸、安装空间设计。

在三维建模过程中，这类标准件的建模需要严格把控螺纹牙型的尺寸精度、六角头部的形位公差，头部与杆部的过渡位置设计了合理的圆角，避免应力集中导致螺栓在受拉时从头部与杆部的衔接位置发生断裂。螺纹段的收尾位置也做了自然的退刀结构，符合实际冷镦、滚丝加工的工艺特征，不会出现建模结构与实际加工工艺脱节的问题。在装配体设计中调用这类标准件模型时，可以直接通过同轴、面重合的配合关系完成装配约束，准确模拟实际装配后的结构状态，也可以通过干涉检查功能验证螺栓长度是否适配当前的连接厚度，避免实际装配时出现螺栓过长露出螺母过多、或是过短旋合圈数不足导致连接强度不够的问题。对于结构设计从业者来说，这类标准紧固件的模型精度直接影响整个装配体的设计合理性，准确的外形尺寸、安装边界参数可以为后续的装配工艺设计、工装夹具设计提供可靠的参考依据，减少实际生产装配过程中出现的干涉、装拆困难等问题。
