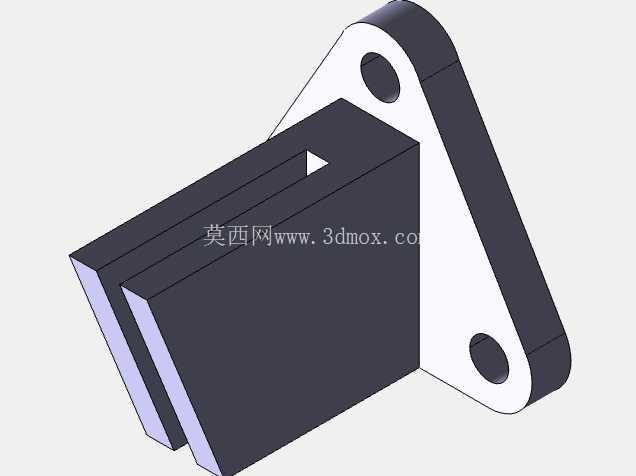

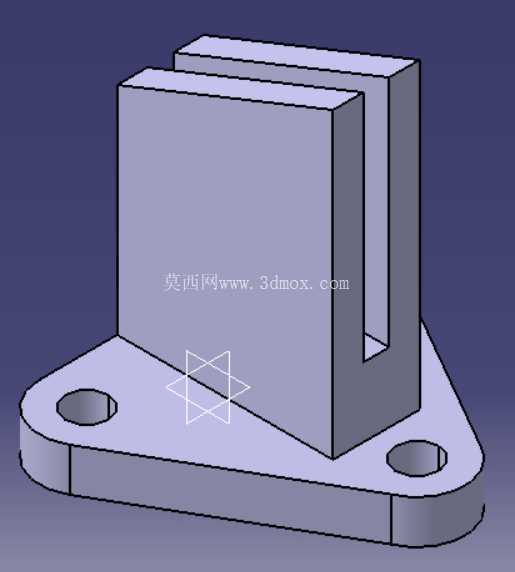

带双安装孔U型槽连接固定支架结构

这类U型槽带安装底座的支架，在轻工自动化生产线、小型工装夹具、低压流体管路布设场景里的应用频次非常高，很多时候作为模块化搭建的基础连接单元，不需要额外做复杂的焊接或者定制加工，就能快速实现杆件、板件、小型功能模块的位置固定。从实际使用场景来看，这类支架常用来固定光电传感器安装杆、小型气动元件的导向轴、设备外围的防护挡板连接脚，还有部分小型输送线的侧边挡条固定座，因为底座的两个安装孔是对称布置在圆弧过渡的底板两端，安装时可以根据现场的安装面孔位做小范围的角度调整，不需要严格对齐孔位的直线度，现场装配的容错率比直角方形底座的支架高不少。

设计这个结构的时候，首先要考虑的是安装边界的适配性，底板做了两端圆弧收边的处理，没有尖锐的直角凸边，在设备内部狭小空间布线或者穿管的时候，不会刮破线缆的绝缘层，也不会在装配调整时划伤操作人员的手套。底板上的两个沉头安装孔，深度刚好适配常用的内六角圆柱头螺钉，安装后螺钉头不会高出底板平面，避免后续在支架上方叠装其他零件时出现干涉。上方的U型开槽结构，槽宽的尺寸公差一般取H7级的间隙配合，刚好能卡入对应直径的圆杆或者厚度匹配的连接板，槽的两侧立板做了等厚设计，受力时不会出现单侧应力集中导致的立板变形，立板和底板的连接位置做了小尺寸的内圆角过渡，既可以减少铣加工时的应力集中，也能避免直角位置堆积切削屑，后续做表面阳极氧化或者喷塑处理的时候也不会出现积液留痕的问题。

从功能特性上来说，这个支架的U型槽是贯通式设计，穿入的杆件可以沿着槽的方向做前后位置调整，调整到合适位置后，只需要在立板侧面加工螺纹孔用紧定螺钉锁紧，或者从槽的顶部穿入压块压紧，就能实现固定，不需要在杆件上额外加工定位台阶，对于现场改制的适配性很强。底板的厚度和立板的高度比例经过了受力校核，当侧向受力在常规的500N以内时，立板的变形量不会超过0.02mm，完全能满足普通传感器、小型导向件的支撑精度要求，不会因为支架变形导致检测位置偏移或者导向卡滞。

实际建模的时候，要注意几个容易出错的结构细节：首先是底板和立板的连接圆角，不能做太大，否则会导致安装时底板和设备安装面之间出现缝隙，锁紧螺钉后支架会出现倾斜；其次是U型槽的底部位置，要留0.5mm左右的退刀槽，方便铣加工时刀具退刀，也能让插入槽内的零件端面完全贴紧槽底，不会因为刀具圆角导致零件装不到位；两个安装孔的中心距要和常用的铝型材槽距匹配，比如适配2020或者3030铝型材的标准孔距，这样在铝型材框架上安装的时候不需要额外打孔，直接用T型螺栓就能固定。另外这个支架的整体外形没有复杂的曲面结构，不管是用铝块铣加工，还是用锌合金压铸量产，加工难度都很低，压铸的时候拔模斜度取1度就可以顺利脱模，适合批量生产作为标准五金配件使用。在管路布设场景里，这个支架还可以作为管夹的固定底座，把管夹锁在U型槽位置，就能实现不同管径的气管、水管的固定，因为槽的宽度有调整余量，不需要针对不同管径更换不同的底座，能减少备件的种类。在小型工装的搭建中，两个这样的支架对装，就可以作为小型转轴的支撑座，U型槽直接放入转轴的轴承位，压上盖板就能固定，不需要做整体式的轴承座，能大幅缩短工装的制作周期，对于快速迭代的试制生产线来说，这种通用支架的实用性远高于定制的专用固定件。
