适配3D打印的博世电锤改进结构设计

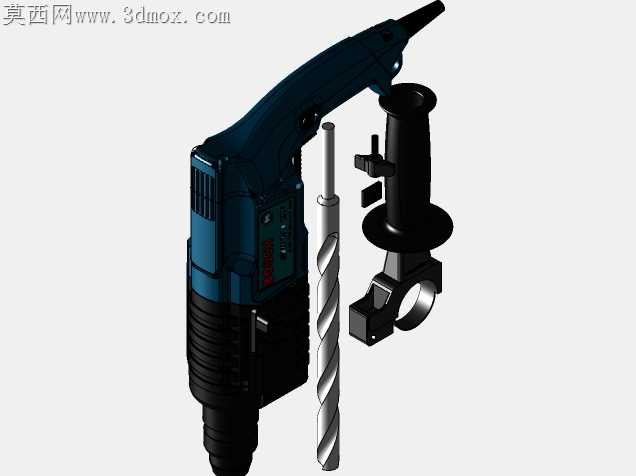

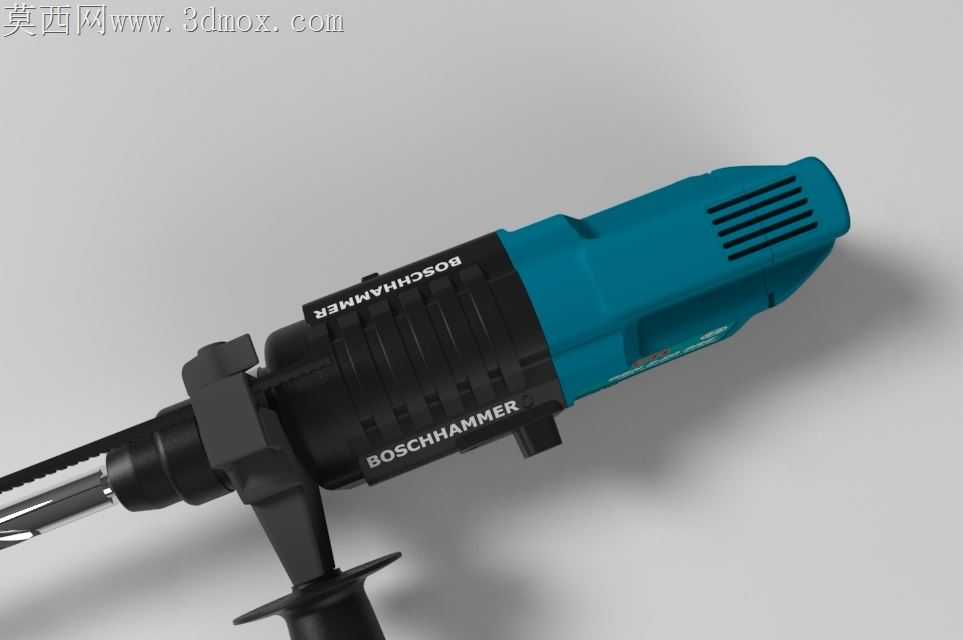

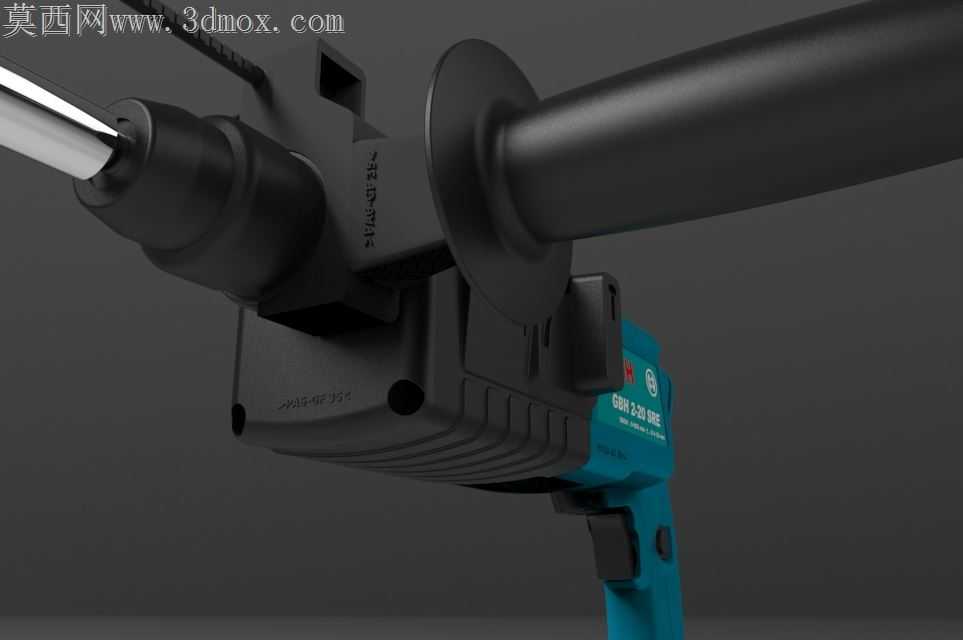

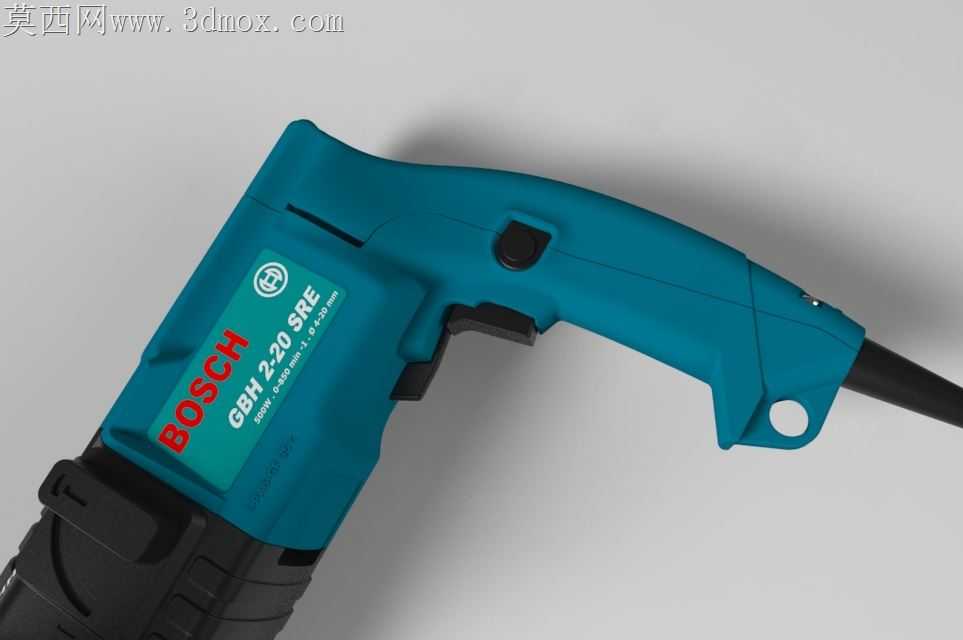

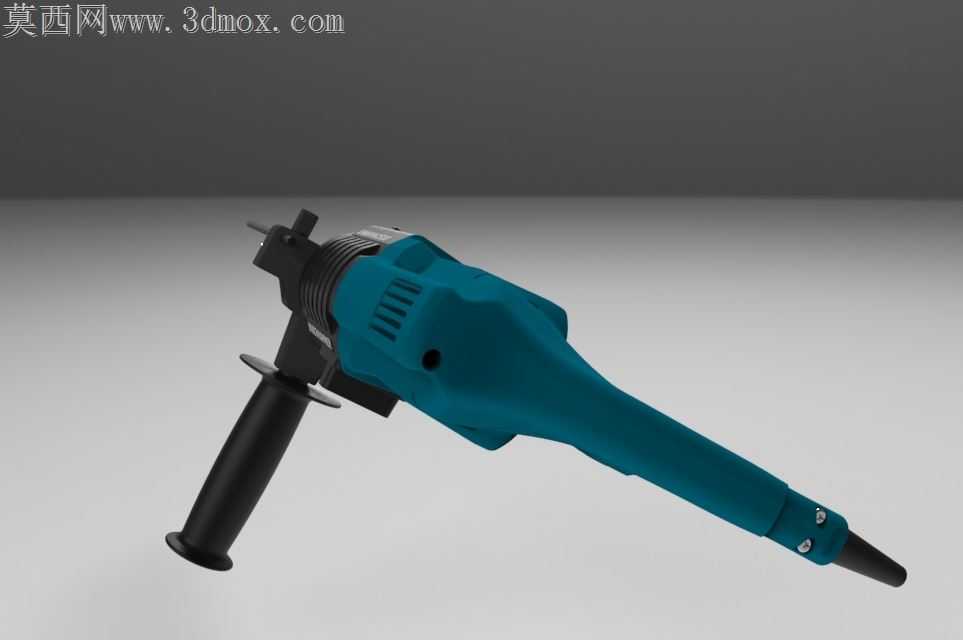

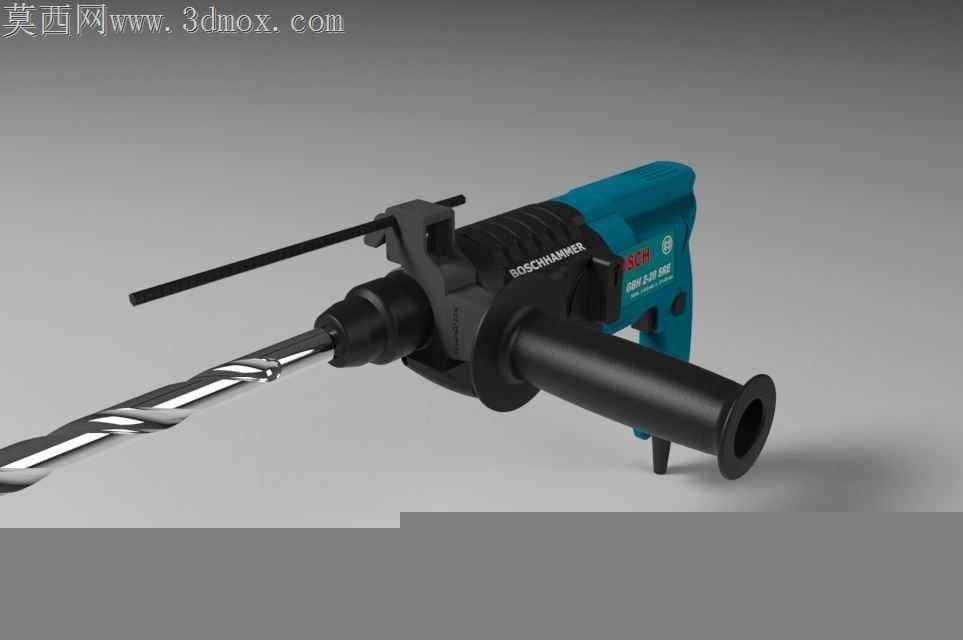

手持电锤在高频冲击作业时，辅助手柄与机身连接位的应力集中一直是复刻实物模型最容易忽略的加工适配痛点，尤其是针对光固化或熔融沉积工艺的打印件，常规照搬实物的壁厚设计很容易在打印冷却阶段出现翘曲，装配后受模拟冲击载荷时连接筋位直接断裂。这款电锤结构在复刻阶段就针对打印工艺做了多处适配调整，辅助手柄的握持曲面没有直接沿用实物的包胶纹理，而是把表层做了0.2mm的均匀加厚，内壁增设了三道横向加强筋，筋位厚度控制在1.2mm，既不会因为筋条过厚导致打印时积料产生内部气泡，也能保证手柄套入机身连接柱后，侧向扳动时的形变量控制在0.3mm以内，匹配真实手持作业时的受力反馈。机身壳体的拼合缝位置做了0.15mm的错位止口设计，不用额外添加胶水或者紧固件，打印完成后两个半壳就能靠止口的摩擦力卡合到位，避免了常规拼装模型拼缝外露、错位的问题，也省去了后期打磨补缝的工序。钻夹头位置的活动结构没有做成一体化的死结构，而是给夹头和机身连接位预留了0.1mm的转动间隙，打印完成后可以手动实现夹头的小幅转动，还原真实电锤钻夹头的动作逻辑，钻头与夹头的配合位做了小角度的导向锥，插入时不会因为打印层纹导致卡滞，也不会因为间隙过大出现松垮晃动的问题。机身散热孔的位置没有直接做成通透的直孔，而是在孔内侧加了0.3mm厚的挡片，既保留了散热孔的外观细节，也避免了打印时通孔位置产生的垂丝瑕疵，后期不用逐孔修剪毛边。电源线引出位置做了弧形的过渡圆角，没有照搬实物的直角出线结构，避免打印时直角位置的应力集中导致摆放时易断裂，同时出线口的孔径比线材直径大0.2mm，穿线时不用反复扩孔，也能保证线材可以小角度摆动，还原真实电源线的活动状态。所有外露的棱角位置都做了0.1mm的圆角倒钝，既符合真实电动工具的安全设计规范，也避免了打印件尖锐边角容易硌手、掉渣的问题。机身标识位置的凹槽深度控制在0.12mm，后期做分色处理时，颜料可以刚好填充在凹槽内，不会溢出到周边壳体表面，不用额外做遮罩处理就能得到清晰的标识效果。针对打印时的支撑添加，所有悬空位置的角度都调整到了45度以上，大部分结构可以实现无支撑打印，仅在手柄下方的小面积悬空位需要添加少量易拆除的支撑，不会在零件表面留下明显的支撑痕迹，减少后期表面处理的工作量。
