面板安装式IEC C8两针电源接插件结构

在各类桌面式小型电子设备、外置电源适配器、影音播放终端、小型仪器仪表的供电回路设计中，面板固定式交流输入接插件是实现设备与市电网络可靠连通的核心基础部件，这类接插件的选型与结构设计，直接决定了设备供电环节的连接稳定性、装配便捷性与长期使用可靠性。本次涉及的两针电源接插件，适配IEC 60320标准下的C8类接口规范，也就是行业内常说的8字尾插座，专门针对设备面板嵌入式安装场景设计，能够匹配对应规格的C7型8字电源线，实现交流市电的无额外转接直连输入。

从实际工程应用场景来看，这类接插件的覆盖范围极广，小到桌面路由器、电视盒子、便携显示器、小型桌面音响，大到部分台式仪器的辅助供电回路、壁挂式小型终端设备、低压供电类工业控制模块的交流输入端，都能见到这类结构的身影。相较于带接地引脚的三芯电源接口，两针结构的C8接插件整体占用面板空间更小，不需要预留接地引脚的装配位置，对于本身采用双重绝缘设计、不需要额外接地保护的二类电器来说，是兼顾空间利用率与连接可靠性的最优选择。很多结构工程师在做小型化设备的面板布局时，会优先考虑这类接口，就是因为它的面板开孔轮廓规整，不需要做复杂的异形避让，同时插拔寿命能够满足民用与一般工业场景的使用要求，不需要频繁维护更换。

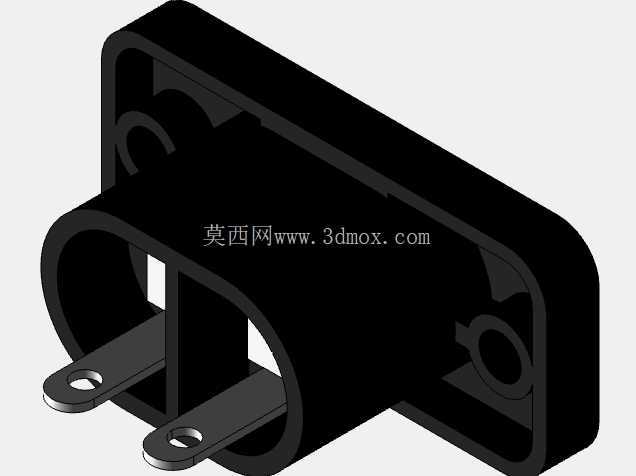

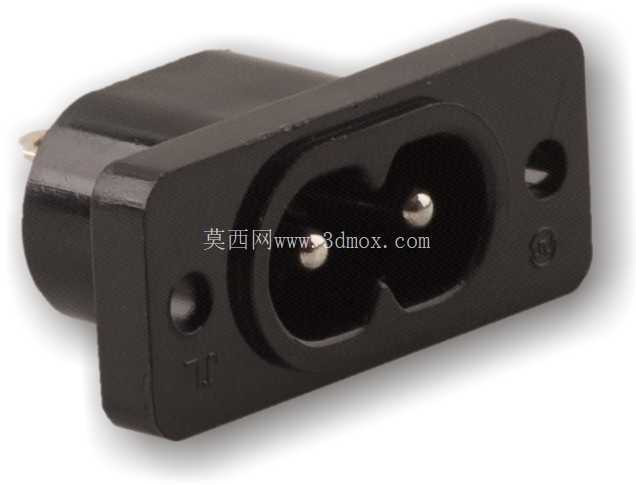

从功能特性层面来说，这款接插件的导电部分采用扁平式两针平行布局，插针的伸出长度、间距、厚度完全匹配IEC标准的尺寸公差要求，能够保证与配套公头插合时的接触压力处于合理区间，既不会因为插拔力过大导致用户操作困难，也不会因为接触压力不足导致接触电阻过大、长期通电发热的问题。接插件的主体绝缘基座采用耐温阻燃的工程塑料材质，能够承受焊接工序的高温冲击，也能在设备长期通电工作的温升环境下保持结构强度，不会出现绝缘材质软化、形变导致的插针移位问题。基座两侧设计有带安装孔的固定耳，这是面板安装式结构区别于线端接插件的核心特征，安装时只需要在设备面板上开出对应尺寸的矩形避让孔，将接插件主体从面板内侧推入，让基座前端的限位台阶贴紧面板内壁，再通过两个固定耳上的螺丝孔位，用自攻螺丝或者机牙螺丝将接插件牢牢锁在设备内部的安装柱上，就可以完成固定，整个装配过程不需要额外的卡扣结构或者复杂的固定工装，非常适合流水线批量装配作业。

在设计思路的考量上，这款接插件的结构做了很多面向实际生产与使用的优化。首先是插针与绝缘基座的结合部分，采用了嵌件注塑的工艺结构，插针在基座内部的部分设计有防退卡槽，注塑成型后绝缘材质会完全填充卡槽间隙，从根本上避免用户插拔电源线时插针被外力带出基座的风险。其次是基座的外轮廓设计，前端的限位台阶厚度与常见的设备钣金面板、塑料面板厚度匹配，安装后接插件的前端面能够与设备外表面基本齐平，不会出现突出面板过多或者凹陷过深影响插头插合的问题。插针的尾部设计为焊片结构，方便设备内部的电源导线直接焊接，也可以根据生产需求追加铆接接线端子的结构，适配不同厂家的生产工艺习惯。另外，整个接插件的绝缘外壳没有多余的突出结构，在设备内部排布时，不会和周边的电路板、其他结构件产生干涉，方便结构工程师在紧凑的设备内部空间里做布局规划。

从安装边界与尺寸配合的角度来说，这款接插件的面板开孔尺寸需要严格匹配基座前端的外轮廓公差，通常矩形开孔的长宽尺寸会比基座前端轮廓大0.1-0.2mm，既能够保证接插件顺利推入安装孔，也不会因为间隙过大导致安装后接插件出现晃动。两个固定耳的安装孔中心距是固定的标准尺寸，结构工程师在设计设备内部的安装柱时，只需要按照这个中心距预留对应的螺丝柱位置，就可以保证接插件安装到位后，前端面与面板的贴合度符合要求。插针的中心间距、插针到基座底面的高度，也都符合行业通用的标准尺寸，在做PCB直插式设计时，也可以直接将插针穿过PCB对应的焊盘孔进行波峰焊，不需要额外做导线转接，能够进一步简化生产装配流程。需要注意的是，这类两针接插件没有极性区分，在内部接线时不需要区分火线零线的接线位置，能够降低生产过程中的接线错误率，这也是它在二类电器设备中被广泛应用的原因之一。

在实际选型使用过程中，结构工程师还需要根据设备的使用场景确认接插件的额定电流、额定电压参数是否匹配设备的供电需求，常规的C8接插件额定参数为2.5A 250VAC，能够覆盖绝大多数小型二类电器的供电功率要求，如果设备功率超过这个范围，就需要选用更大载流规格的接插件，避免长期大电流工作导致接插件过热引发安全隐患。另外，在做面板布局时，要注意接插件的安装位置与设备外壳边缘、其他接口的位置保持足够的安全距离，既要保证用户插拔电源线时有足够的操作空间，也要避免电源线插头与其他外接插头产生干涉。这款接插件的整体结构紧凑，固定方式可靠，完全能够满足各类面板安装场景下的交流输入连接需求，是小型电子设备供电接口设计中的经典成熟结构。
