弧形槽带安装座铰接支撑支架结构

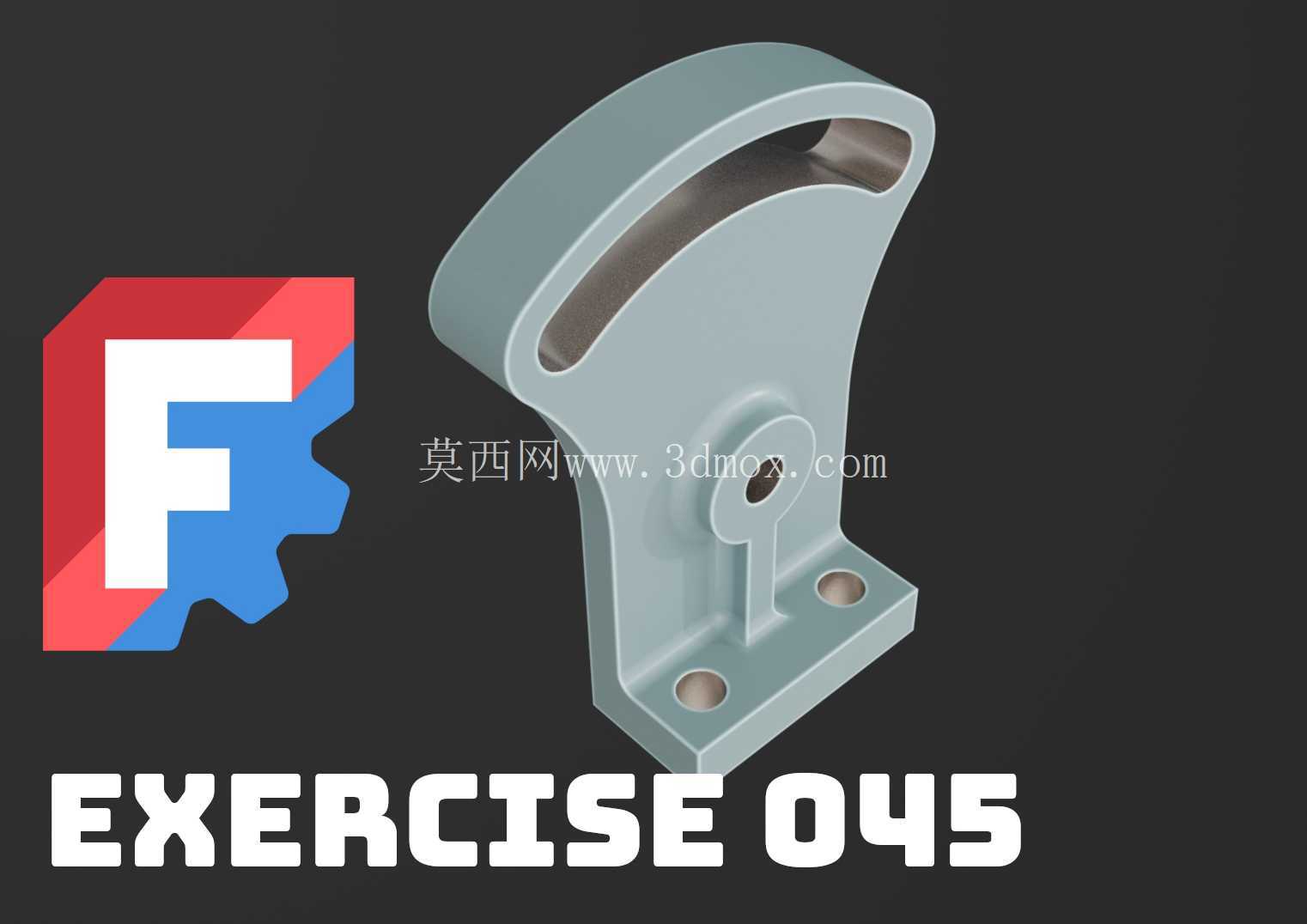

　　这类带弧形调节槽的铰接支撑支架，在轻工输送线、小型工装夹具、非标自动化设备的可调工位结构中应用十分广泛，核心作用是为需要小范围角度调整的从动部件提供稳定的铰接支撑与位置锁定能力，常见于导料板角度调节、传感器安装支架俯仰调整、小型操作面板的角度固定等场景，替代传统的固定孔位支架，解决现场安装时需要反复适配安装角度、配打孔位的痛点。从结构功能来看，该零件底部为矩形安装法兰，法兰上设置两个同轴的沉头安装孔，安装时可通过内六角螺栓将整个支架固定在设备的型材框架或者安装基板上，沉孔设计能够让螺栓头完全埋入法兰平面内，避免螺栓突出干涉后续铰接部件的转动行程，法兰与上方支撑臂之间做了大圆角过渡，避免直角处的应力集中，在承受侧向载荷时能够分散应力传递路径，降低支架根部断裂的风险。

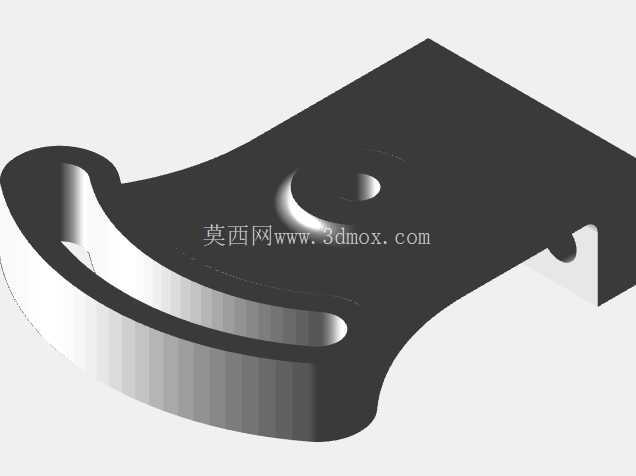

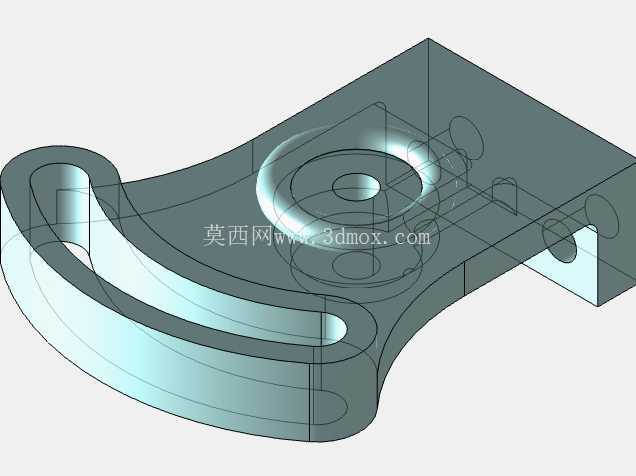

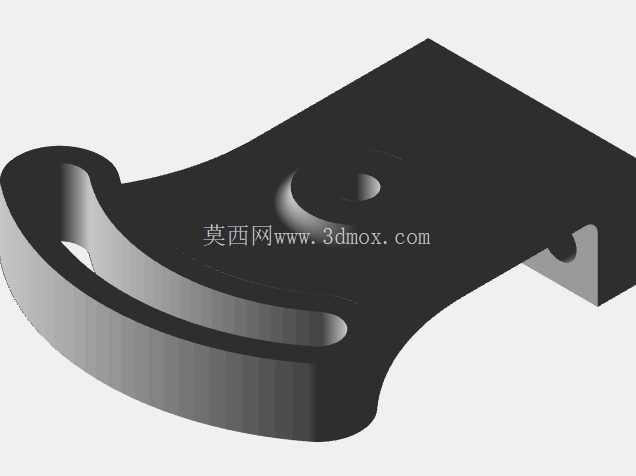

　　支撑臂主体为弧形变截面结构，从底部法兰处向上逐渐收窄后延伸出弧形调节段，调节段上开设的长弧形通槽是整个零件的核心功能结构，该槽的圆弧曲率与铰接点的转动轨迹完全匹配，当配套的铰接部件绕支撑臂中部的凸台轴孔转动时，锁紧螺栓可沿弧形槽滑动，待调整到目标角度后拧紧螺母即可完成位置锁定，角度调节范围覆盖弧形槽对应的圆心角区间，能够满足多数工位小范围角度调整的需求，无需额外加工多组定位孔。中部的凸台轴孔为铰接转动的基准位，凸台做了加厚处理，轴孔内壁可根据实际使用需求加装铜套或者滚动轴承，降低铰接转动时的磨损，延长零件使用寿命，凸台下方设置的三角加强筋连接支撑臂主体与凸台侧壁，抵消铰接部件转动时产生的侧向弯矩，避免凸台在反复载荷下出现变形断裂。

　　从设计思路层面，这类零件建模时首先要确定安装基准面与铰接转动中心的相对位置，先绘制底部法兰的轮廓草图，拉伸生成法兰基体后，再以法兰上表面为基准绘制支撑臂的侧轮廓，注意弧形槽的圆心必须与中部铰接孔的中心完全重合，否则调节过程中会出现卡滞、螺栓无法顺畅滑动的问题；支撑臂的壁厚需要根据实际承受的载荷计算，常规轻工场景下壁厚取6-8mm即可满足强度需求，若用于重载场景则需要适当加厚并在支撑臂背部增加加强筋结构。

　　安装边界方面，底部法兰的两个安装孔中心距需要匹配常用铝型材的槽距或者标准安装板的孔位，比如适配4040铝型材时孔中心距取30mm，能够直接使用T型螺栓安装无需额外打孔；弧形槽的宽度要匹配常用的M6或者M8锁紧螺栓，槽的两端做半圆收尾，避免应力集中在槽端尖角处；零件整体的外轮廓高度要控制在安装空间允许的范围内，避免与周边的运动部件产生干涉，安装后铰接部件的转动轨迹要提前做运动仿真校核，确认整个调节行程内不会与支架本体、周边设备结构产生碰撞。实际加工时这类零件多采用铝合金压铸或者钢板焊接后铣削成型，压铸成型的零件一致性好、成本低，适合批量生产，钢板焊接件则适合小批量定制场景，加工时需要重点保证铰接孔与弧形槽的位置度，以及安装法兰平面的平面度，避免安装后出现支架歪斜、调节卡滞的问题，表面处理可根据使用环境选择喷塑、阳极氧化或者镀锌，提升零件的防锈耐腐蚀能力，在潮湿或者有腐蚀介质的车间环境下也能长期稳定使用。
