多规格铝制插片式散热结构设计

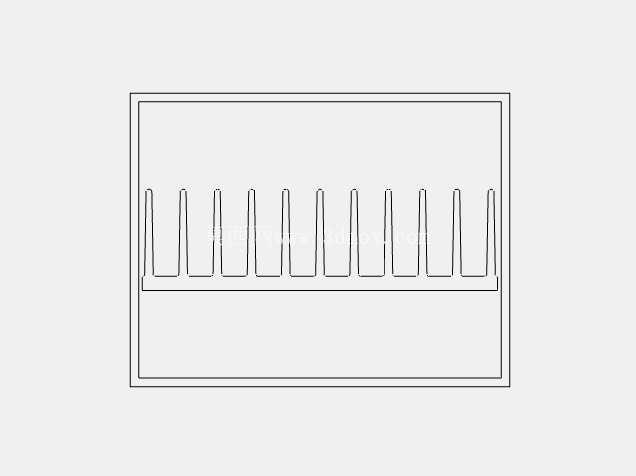

　　在工业控制板卡、中小功率电源模块、嵌入式工控主板这类长期连续运行的电子设备里，被动式铝制散热结构的选型合理性，直接决定了功率器件的结温稳定性与整机无故障运行时长，这类插片式铝散热件的设计，从来不是简单堆鳍片凑散热面积，每一处结构参数都要匹配实际安装空间、器件功耗分布与风道条件。这款散热结构采用等间距平行直鳍片布局，基底为平整实心铝块，鳍片与基底为一体化挤压成型结构，没有额外的铆接或粘接界面，能最大程度降低接触热阻，避免长期冷热循环后出现结合层松动、热阻飙升的问题。

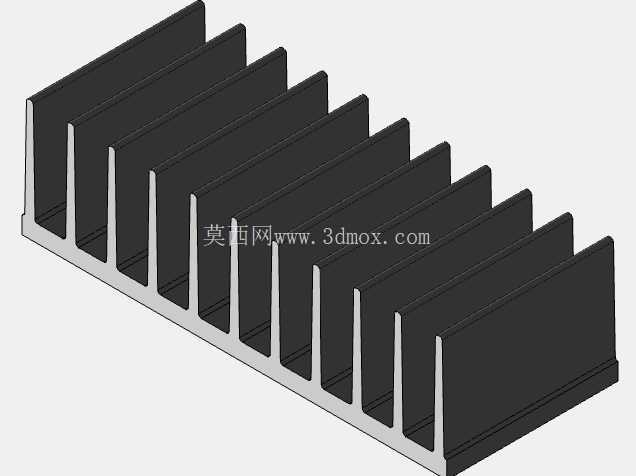

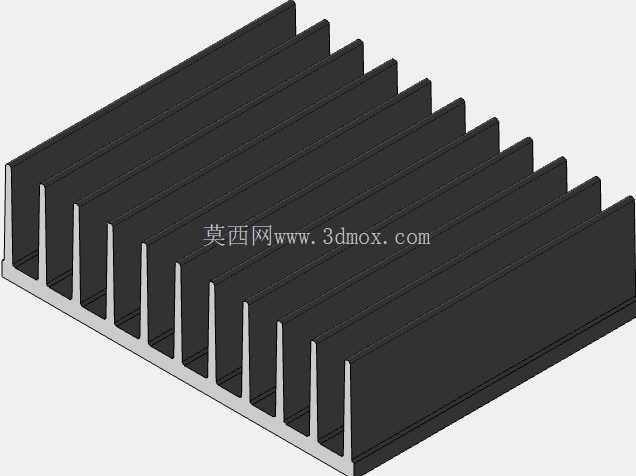

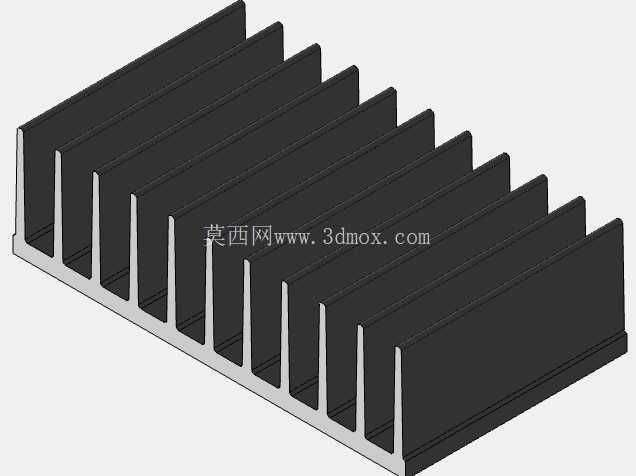

　　鳍片采用等厚度直壁设计，相邻鳍片间的流道宽度经过匹配自然对流工况优化，既不会因为流道过窄导致空气流通阻力增大、热空气淤积在鳍片间隙无法排出，也不会因为流道过宽浪费有效散热面积，在自然对流无强制风冷的工况下，能让受热上升的空气顺着鳍片间隙顺畅流出，持续带走鳍片表面的热量。设计时预留了三种标准长度规格，分别对应50mm、70mm、100mm的基底长度，覆盖了从单颗TO封装功率管、小功率DC-DC模块到多颗功率器件并排布置的不同安装需求，宽度与鳍片高度保持统一规格，能适配行业内通用的安装孔位布局，不需要针对不同长度重新设计固定结构，降低选型适配的成本。基底的安装面做了平面度管控，表面粗糙度控制在适合贴装导热界面材料的区间，安装时只需要在功率器件与散热基底之间垫上对应厚度的导热硅胶片或者涂覆薄层导热硅脂，就能保证接触界面的热传导效率，避免因为平面度不足导致局部气隙、热阻异常升高的问题。鳍片的厚度选择兼顾了结构强度与散热效率，既不会因为鳍片过薄导致加工过程中出现变形、倒伏，也不会因为鳍片过厚占用过多流道空间、减少有效换热面积，鳍片顶端做了微小的倒角处理，避免安装过程中锐边划伤操作人员或者损坏周边的导线、元器件。

　　在实际应用场景中，这类散热结构不需要额外搭配风扇，完全依靠空气自然对流完成散热，没有运动部件，不存在风扇轴承磨损、积灰停转的风险，适合用在对可靠性要求极高、长期无人值守的工控设备、通讯终端、小功率LED驱动电源等场景，能在-40℃到85℃的环境温度区间内稳定工作，不会因为温度循环出现结构变形。设计过程中充分考虑了挤压铝型材的加工工艺特性，所有截面结构都保持均匀壁厚，没有突变的厚大截面或者极薄结构，能降低型材挤压过程中的变形风险，提高量产时的成品率，同时也减少了后续机加工的工序量，基底两端不需要额外做复杂的切削加工，只需要根据需求长度切断型材、做简单的去毛刺处理就能完成成品加工，能有效控制批量生产的成本。

　　对于结构设计人员来说，这类标准化的散热结构可以直接嵌入到设备的整体结构设计中，不需要从零开始设计散热鳍片的参数，只需要根据待散热器件的总功耗、允许温升、安装空间尺寸选择对应长度的规格，校核安装孔位与周边器件的安全间隙即可，能大幅缩短产品开发周期，避免因为散热设计不合理导致的后期整改。在安装边界上，散热结构的整体外轮廓没有突出的卡扣或者安装柱，固定孔位预设在基底的两侧边缘，安装时可以采用螺钉固定、导热胶粘接或者弹片卡扣固定等多种方式，能适配不同设备内部的安装空间限制，鳍片的高度控制在常规电子设备内部的元件安全高度范围内，不会和上方的机箱盖板或者相邻的板卡产生干涉。不同于带热管或者镶嵌铜基的复合散热结构，这款纯铝挤压的散热结构成本更低，加工周期更短，适合大批量应用的民用、工业电子设备，在中小功耗的散热需求场景下，完全能满足器件的温升控制要求，不需要付出额外的成本换取过剩的散热能力。
