GRAYHILL50系列旋转编码开关结构

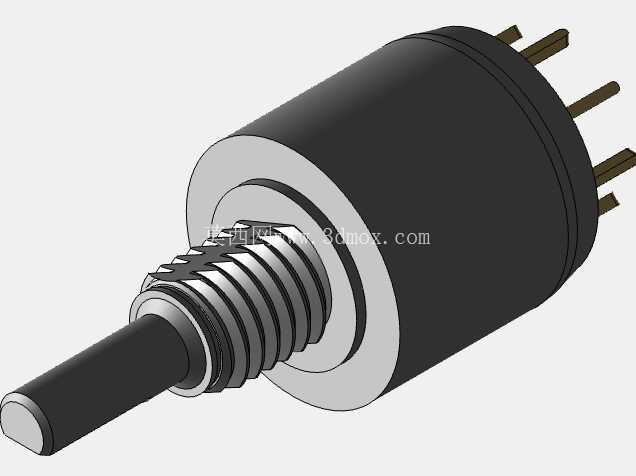

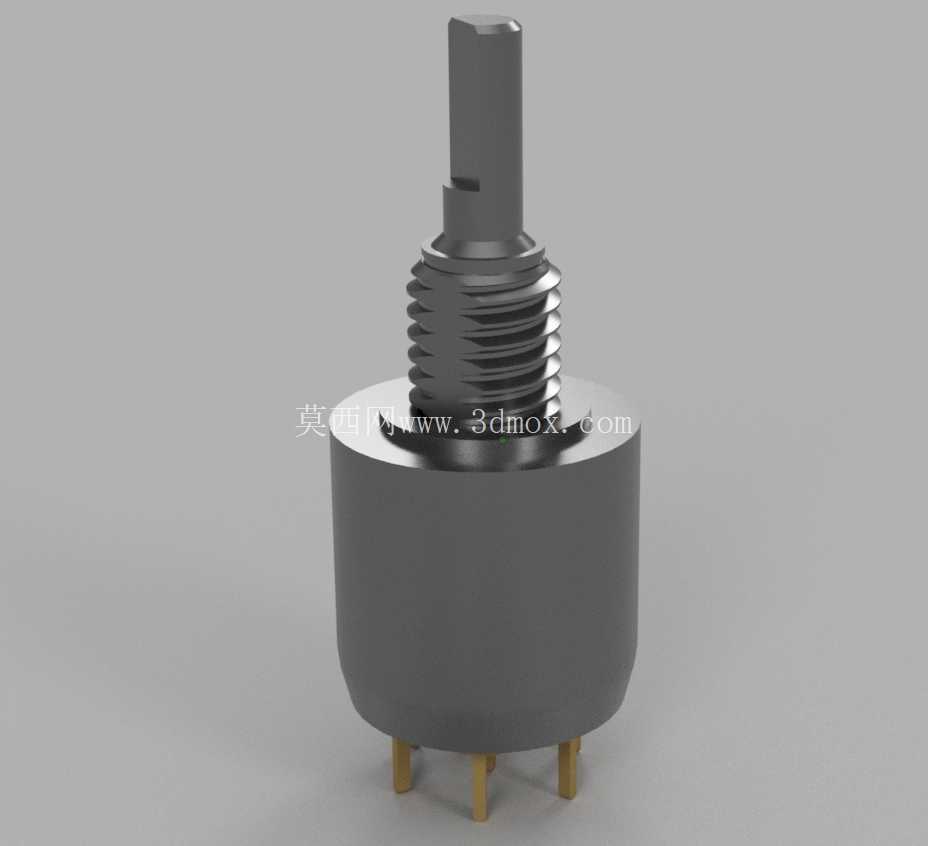

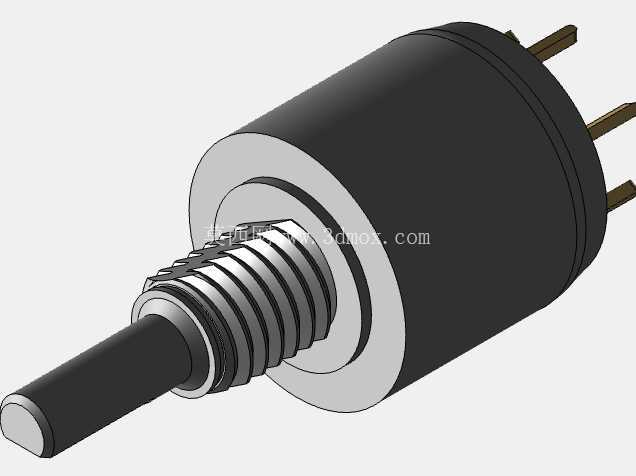

这类旋转编码开关在工业控制、仪器仪表、音频设备、小型机电装置里的应用非常普遍，核心作用是通过轴体的旋转动作实现多档位信号切换、参数档位选择、回路通断控制，相比普通拨码开关，它的操作手感更清晰，档位定位精度更高，能在频繁操作的工况下保持稳定的接触可靠性。从结构设计来看，这款开关采用带外螺纹的圆柱形金属基座，轴体伸出端做了扁位加工，方便配套旋钮安装时传递扭矩，避免旋钮与轴之间出现打滑空转的问题，基座底部伸出的直插式引脚适配常规PCB板的通孔焊接工艺，引脚间距符合通用电子元器件的排布规范，焊接后能保证足够的结构强度，不会因为日常操作的受力出现引脚脱焊的情况。

设计这类开关的三维模型时，首先要还原的是螺纹部分的尺寸精度，安装螺纹的公称直径、螺距、有效螺纹长度都要和实际产品的安装边界匹配，保证用户在做面板开孔设计时，能直接套用模型的尺寸完成开孔、固定螺母的配套设计，不会出现安装干涉的问题。轴体的旋转行程、档位对应的角度间隔也要在模型里做准确的限位还原，每个档位对应的触点位置要和实际产品的导通逻辑对应，方便结构工程师在做整机装配时，模拟旋钮旋转到不同档位时和周边壳体、面板标识的位置匹配度，避免出现旋钮转到极限档位时和周边结构碰撞的问题。

从安装边界来看，这款开关的基座直径、轴体伸出基座的长度、引脚伸出基座底部的长度都有明确的尺寸约束，在PCB板上布局时，要预留出焊接后引脚穿过PCB的余量，同时要考虑开关本体和周边电容、电阻、接插件等元器件的安全间距，避免焊接时热量传递到周边元器件造成损伤，也避免后期维护时周边元器件干涉开关的拆装更换。面板安装时，螺纹部分穿过面板后，配套的固定螺母要能完全压紧面板，保证开关和面板之间没有松动间隙，操作轴体旋转时不会带动整个开关本体跟转，这就要求模型里的螺纹有效长度要覆盖面板厚度、螺母厚度以及防松垫片的厚度，给不同厚度的面板安装留出足够的适配余量。

在功能特性上，这类50系列开关的触点采用镀金工艺，接触电阻低，能在小电流信号回路里保持稳定的导通性能，不会因为触点氧化出现信号中断、接触不良的问题，轴体和基座之间的密封结构能阻挡日常使用环境里的灰尘、少量溅水进入开关内部，延长产品的使用寿命。建模的时候要还原轴体和基座之间的配合间隙，既不能把间隙做的过大导致模型装配后出现明显的松垮感，也不能把间隙做的过小导致模拟装配时出现干涉，要符合实际机械加工的公差配合要求，金属外壳部分的倒角、退刀槽这些细节结构也要准确还原，这些细节虽然不影响核心功能，但会直接影响模型在装配体里的真实感，也会影响后续做工程图导出时的尺寸标注准确性。

很多工程师在做小型设备的面板设计时，经常会因为开关模型的尺寸不准，导致开模后面板开孔和开关不匹配，或者旋钮安装后和面板表面的间隙不均匀，影响整机的外观质感，准确的三维模型能在设计阶段就把这些问题排查出来，减少后期改模、试装的成本。另外这款开关的轴端扁位尺寸是和配套旋钮的内孔尺寸严格对应的，建模时扁位的宽度、深度、轴向长度都要和实物一致，这样工程师在选型配套旋钮的时候，能直接在装配体里完成匹配验证，不用再单独核对二维图纸的尺寸，大幅提升设计效率。在做整机布线设计时，底部引脚的位置准确，也能帮助工程师提前规划PCB走线的路径，避免引脚和走线出现位置冲突，保证焊接工序能顺利进行。
