V780显示与镜头组件结构设计

　　在工业视觉检测、小型嵌入式显示终端、便携影像采集设备的开发流程中，显示与镜头组件的结构匹配度直接决定整机的装配效率与运行稳定性，这套V780相关组件的结构设计，完全围绕实际量产装配的边界条件展开，没有做冗余的艺术化修饰，所有结构特征都服务于硬件功能的落地。从实际应用场景来看，这类组件常搭载在小型工业检测手持终端、嵌入式设备状态显示模块、低功耗影像采集单元上，既要保证镜头成像光路无结构遮挡，也要让显示模块的安装定位足够精准，避免屏幕与驱动板连接出现对位偏差导致的显示异常。设计过程中，首先对库存镜片的实际安装尺寸做了全尺寸校核，所有配合公差都按照硬件实际安装需求设定，镜头固定座的内圈尺寸完全匹配镜片外径，预留的点胶槽宽度控制在0.

　　3毫米，既可以保证粘接强度，也不会出现溢胶污染镜片工作面的问题。驱动PCB部分的建模只保留了核心的MCU与连接器结构，省略了对结构装配无影响的无源元件，这是因为在整机结构设计阶段，无源元件的高度普遍低于板上主芯片与连接器，只要确定了最高器件的高度边界，就可以完成壳体内部的空间预留，不需要逐个还原微小元件，能大幅提升结构设计阶段的效率。显示模块与驱动板之间的柔性连接部分，因为实际选型的连接器通用性较低，建模时按照实物的实际安装尺寸做了等比例还原，引脚间距严格控制在0.93毫米，和实物的焊盘位置完全对齐，虽然没有完全复刻连接器的全部细微结构，但外形尺寸与安装定位尺寸和实物几乎一致，完全可以满足结构干涉检查、装配模拟的需求。

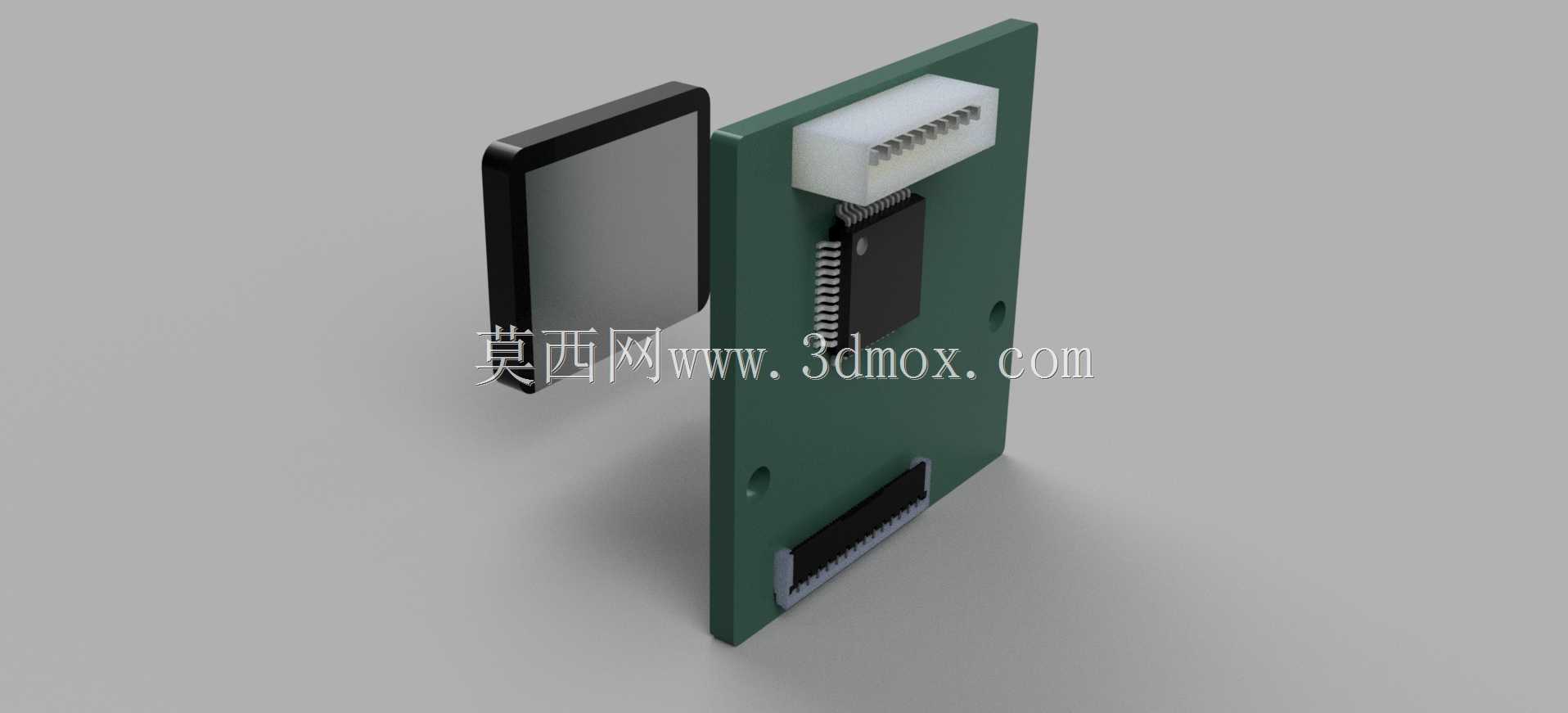

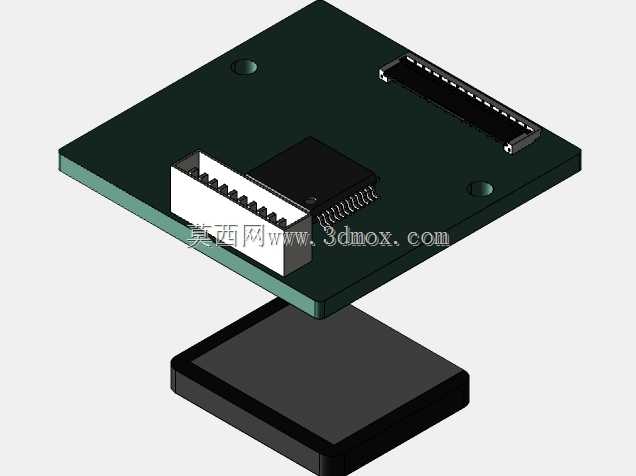

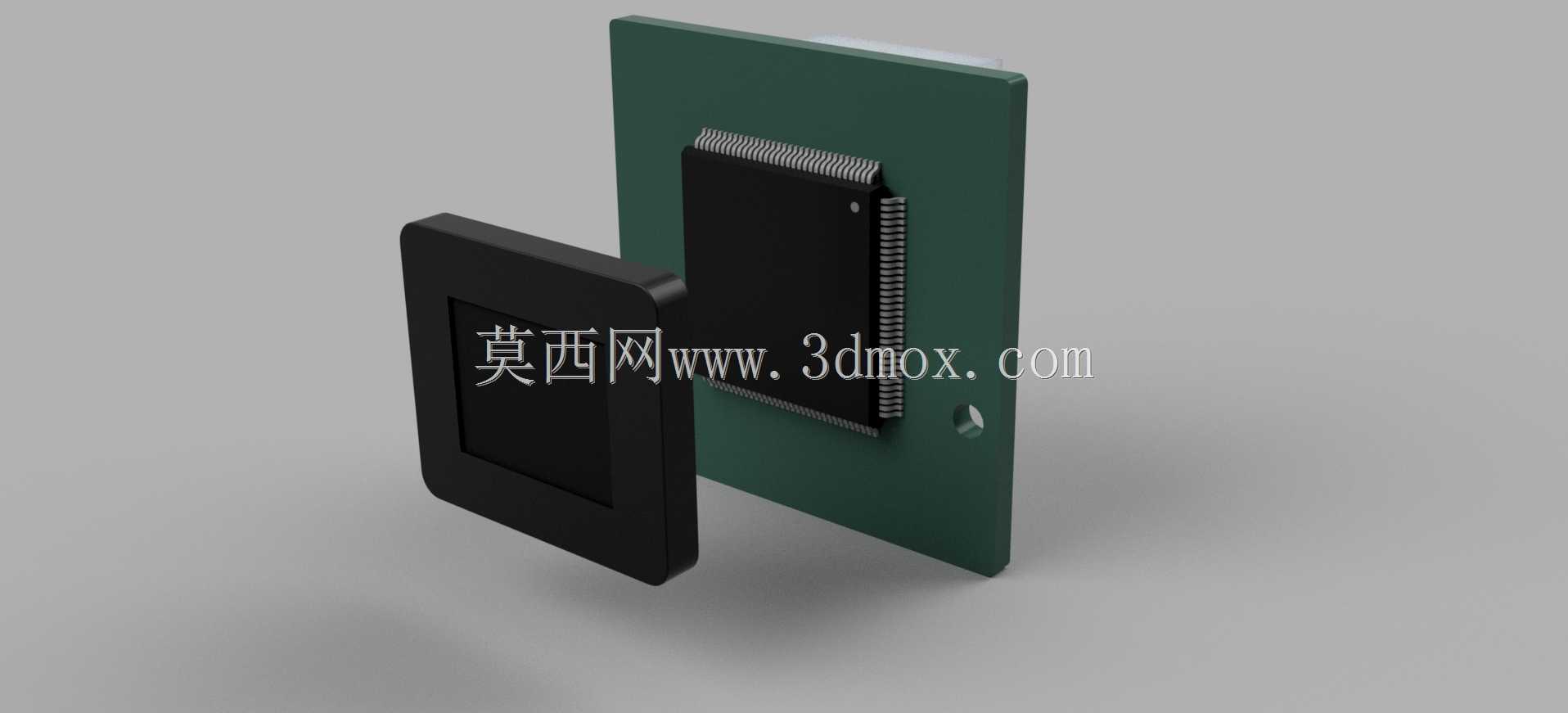

　　电源控制连接器同样按照实物模型做了还原，安装孔位与板边的距离、引脚伸出板面的高度都和实际器件保持一致，避免后续结构设计时出现连接器与壳体筋位干涉的问题。需要注意的是，显示与驱动板的组合文件在使用时，需要调整文件格式适配对应的三维软件环境，否则无法正常加载装配。从安装边界来看，显示模块的外框做了0.2毫米的定位倒角，装配时可以顺利滑入壳体的安装槽内，镜头座的安装柱与PCB上的定位孔采用间隙配合，单边间隙0.05毫米，既可以保证安装时的顺畅度，也不会出现镜头光轴偏移的问题。PCB板的板边做了1毫米的工艺边预留，对应壳体上的卡扣位置做了避让缺口，不需要额外做固定压片就可以实现板卡的快速固定，减少整机的零件数量。

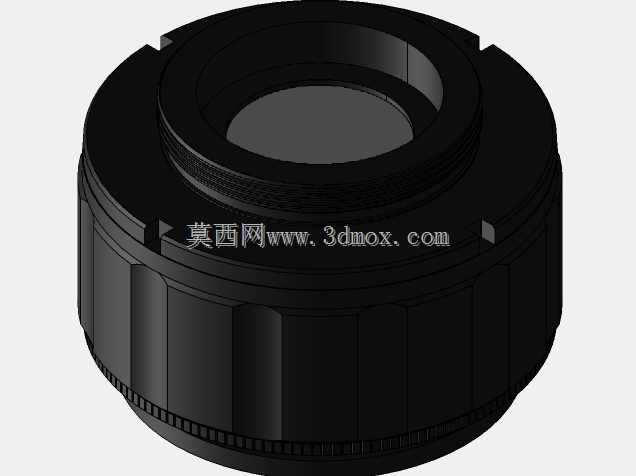

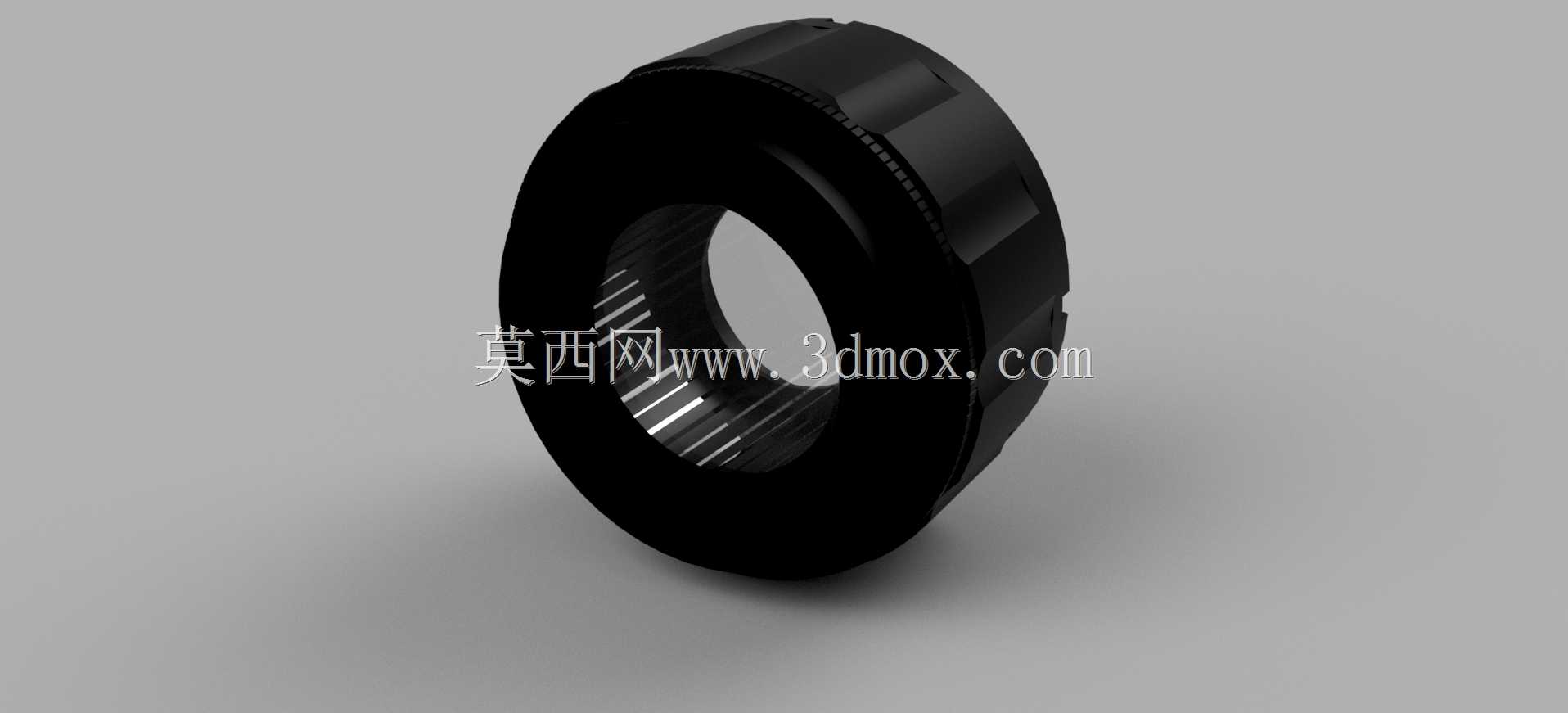

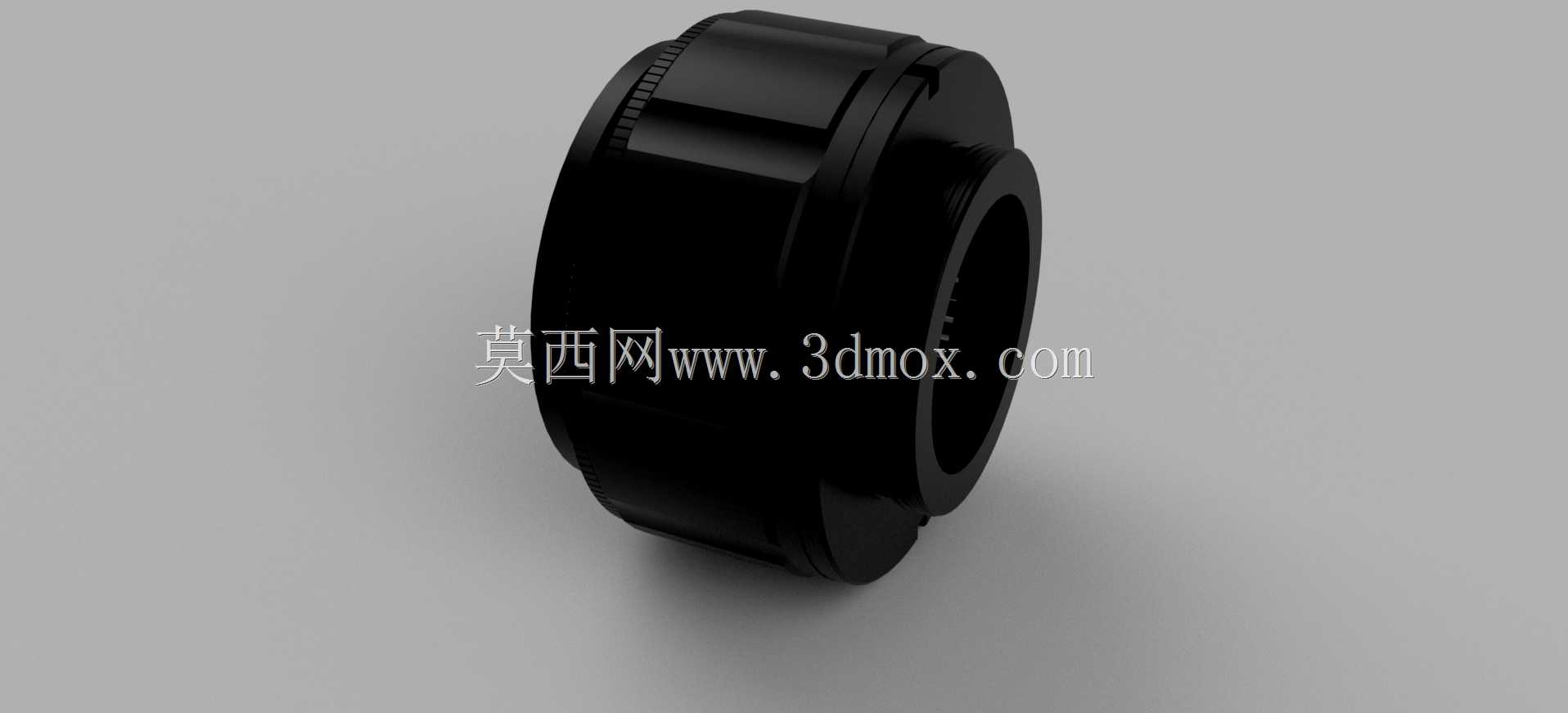

　　镜头部分的外伸高度经过反复校核，装配后镜头前端面与壳体视窗的间隙控制在0.1毫米，既不会出现摩擦视窗的问题，也不会因为间隙过大导致杂光进入光路影响成像质量。显示模块的屏幕表面与壳体显示窗口的台阶差控制在0.2毫米以内，配合泡棉胶圈可以实现良好的防尘效果，适配工业场景下多尘的使用环境。在结构强度设计上，镜头座与显示模块的连接部位做了加厚的筋位处理，壁厚从常规的1.2毫米提升到1.8毫米，避免装配时用力过大导致结构断裂，PCB板下方对应连接器的位置预留了0.5毫米的支撑凸台，插拔连接器时不会出现板卡过度变形导致焊盘脱落的问题。整套组件的所有配合面都没有出现倒扣结构，全部可以采用直上直下的装配顺序，符合量产装配的工艺要求，不需要设计复杂的工装就可以完成组装，能有效降低生产环节的装配成本。对于从事嵌入式硬件结构设计、工业视觉终端开发的工程师来说，这套模型可以直接作为方案设计阶段的占位模型，快速完成整机的空间布局规划，也可以参考其连接结构的设计思路，优化自有产品的显示与影像组件装配结构，减少反复打样验证的次数。
