PVS-14夜视设备管件固定环拆装工具

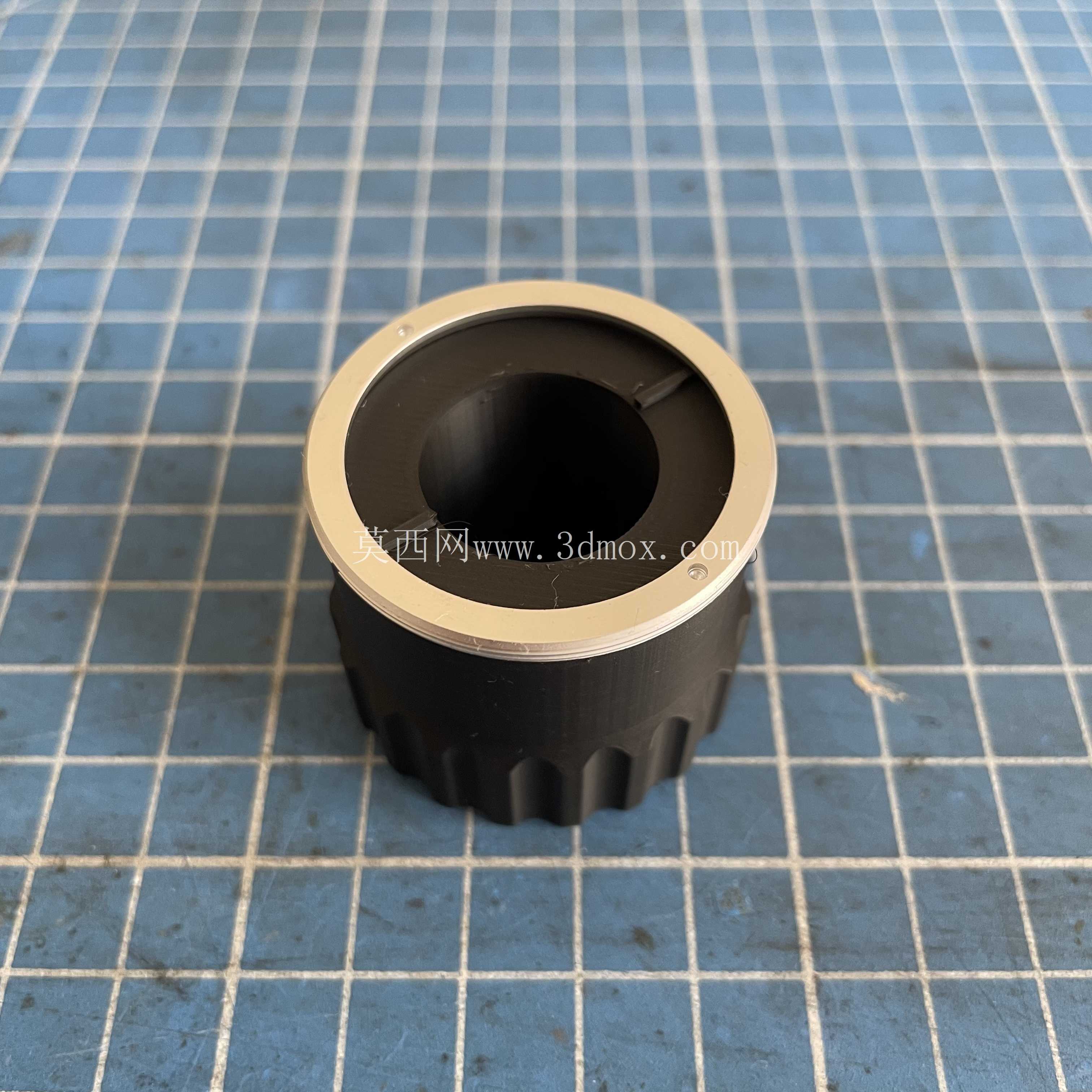

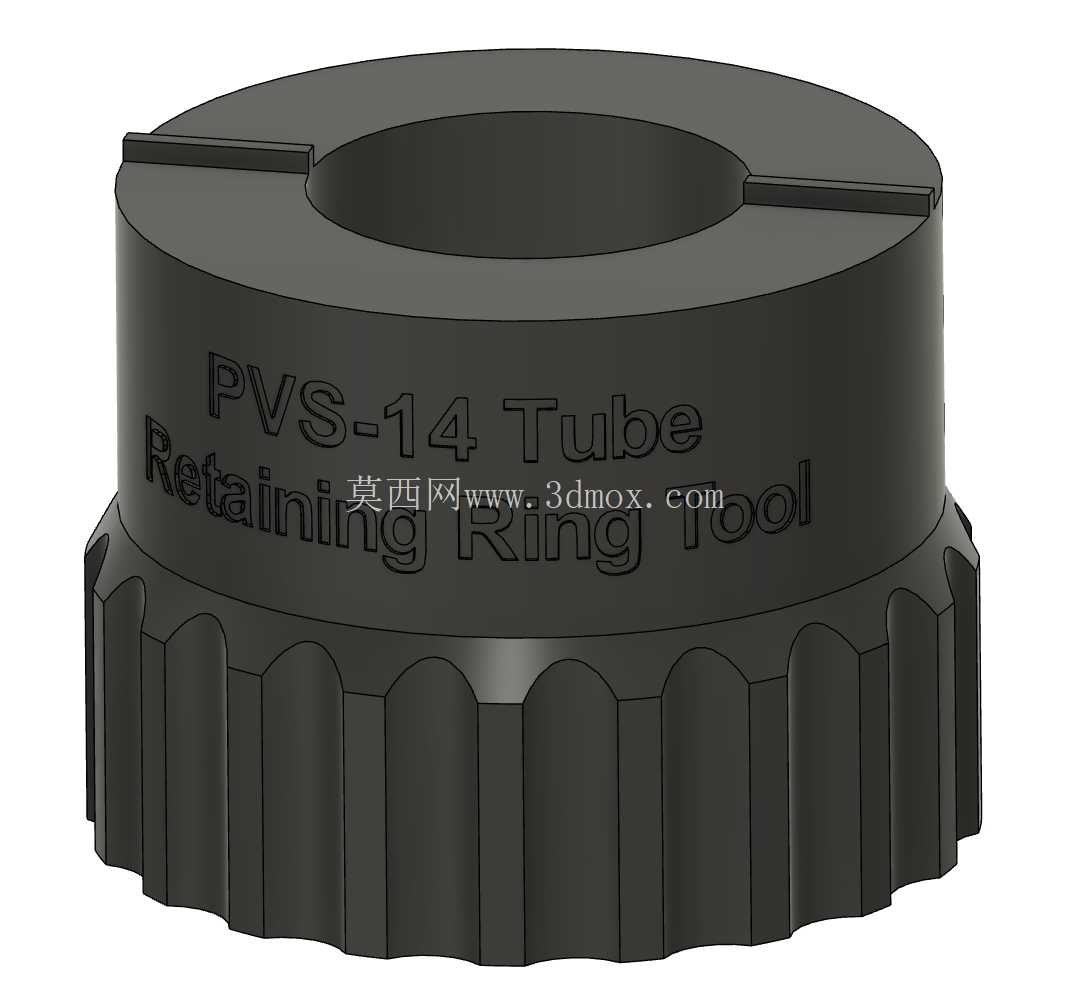

　　在单兵夜视装备的日常维护、改装与检修场景中，PVS-14类单筒夜视设备的镜筒固定环拆装一直是容易被忽略却影响作业效率的环节。传统拆装操作中，维修人员常使用尖嘴钳、卡簧钳等通用工具夹持固定环，不仅容易在铝合金镜筒表面留下压痕、划伤阳极氧化层，还可能因施力不均导致固定环变形，甚至损伤镜筒内部的像增强器安装基准面，造成光轴偏移，直接影响夜视设备的观测精度。这款专用固定环工具正是针对这类实际维护痛点设计，适配PVS-14及同固定系统规格的NV类夜视设备的管状固定环拆装作业。从结构设计来看，工具主体采用同轴套状结构，内孔尺寸完全匹配对应规格镜筒的固定环外径，内壁与固定环外圆的贴合间隙控制在0.1mm以内，保证施力时受力均匀分布在固定环整个圆周上，避免局部应力集中造成的零件变形。工具上端面开设两个对称的凸台，刚好嵌入固定环端面的两个拆装卡槽内，凸台的高度、宽度尺寸与卡槽完全匹配，不会出现滑牙、脱出的问题，转动工具时扭矩可以平稳传递到固定环上，无需额外施加过大的径向夹持力，从根源上避免了镜筒表面被夹伤的风险。

　　工具下半部分设计了一圈等距分布的圆弧状防滑滚花结构，滚花的齿形采用大圆弧过渡，没有尖锐棱角，既可以保证徒手操作时的摩擦力，即使戴薄款丁腈防护手套也能稳定握持施力，又不会划伤操作人员的手部，适合野外无台钳支撑的应急维护场景。设计过程中充分考虑了增材制造的工艺特性，整个工具没有复杂的内凹倒扣结构，所有壁厚保持均匀，最小壁厚不低于2mm，无需添加支撑结构即可完成FDM或光固化打印，打印完成后仅需简单去除毛边即可投入使用，不需要二次机加工，非常适合一线维修人员自行快速制作。

　　从安装边界来看，工具的轴向总长度控制在合理范围，套入镜筒时不会触碰镜筒前端的物镜调节环或是后端的目镜眼罩，拆装过程中不会干涉设备上的其他调节部件，操作时只需将工具对准固定环套入，确认两个凸台完全卡入固定环的卡槽后，顺时针或逆时针转动即可完成固定环的锁紧或拆卸，单人单手即可完成操作，相比通用工具作业效率提升60%以上，同时完全避免了零件损伤的风险。在实际使用场景中，不管是夜视设备的日常清洁维护、像增强器的更换调试，还是镜筒内部分划板的校准作业，这款工具都能提供稳定可靠的扭矩传递，不会因为工具打滑导致固定环过松或过紧——固定环过松会导致镜筒内部组件晃动，影响光轴稳定性，过紧则会导致下次拆卸困难，甚至造成固定环螺纹滑牙。

　　工具的外圆直径设计符合人体工程学握持尺寸，成年男性手掌握持时手指可以完全贴合滚花区域，施力时不需要过度用力捏紧，长时间作业也不会产生手部疲劳。另外，工具上端面的凸台做了0.2mm的倒角导入设计，对准固定环卡槽时不需要完全目视对齐，轻微转动工具即可让凸台滑入卡槽，在光线昏暗的野外作业环境下也能快速完成工具对位，非常适合夜视装备的野外应急抢修场景。整个工具的结构没有多余的装饰性设计，所有特征都服务于拆装功能，没有冗余的凸起或凹槽，不会积存灰尘或是油污，日常维护时只需用酒精擦拭即可清洁，适合在野外沙尘、潮湿环境下长期使用。
