Delock面板安装式HDMI母对母高速转接适配器

　　在工业控制机柜、音视频矩阵设备、医疗影像主机、专业演播室信号配线架这类需要长期固定布线的场景里，外露的HDMI接口很容易因为频繁插拔导致接口焊盘脱落、线材拉扯损坏设备主板，面板安装式的HDMI转接适配器就是为解决这类布线痛点设计的结构件。这款Delock的高速HDMI母对母适配器，核心作用是在设备面板、机柜挡板上预留标准化的HDMI信号通路，设备内部的主板HDMI接口通过短线连接到适配器后端母座，外部的HDMI线材直接插在面板外露的母座上，所有插拔受力都由面板和适配器的安装结构承担，不会传导到设备内部的PCB板上，大幅提升接口的使用寿命。

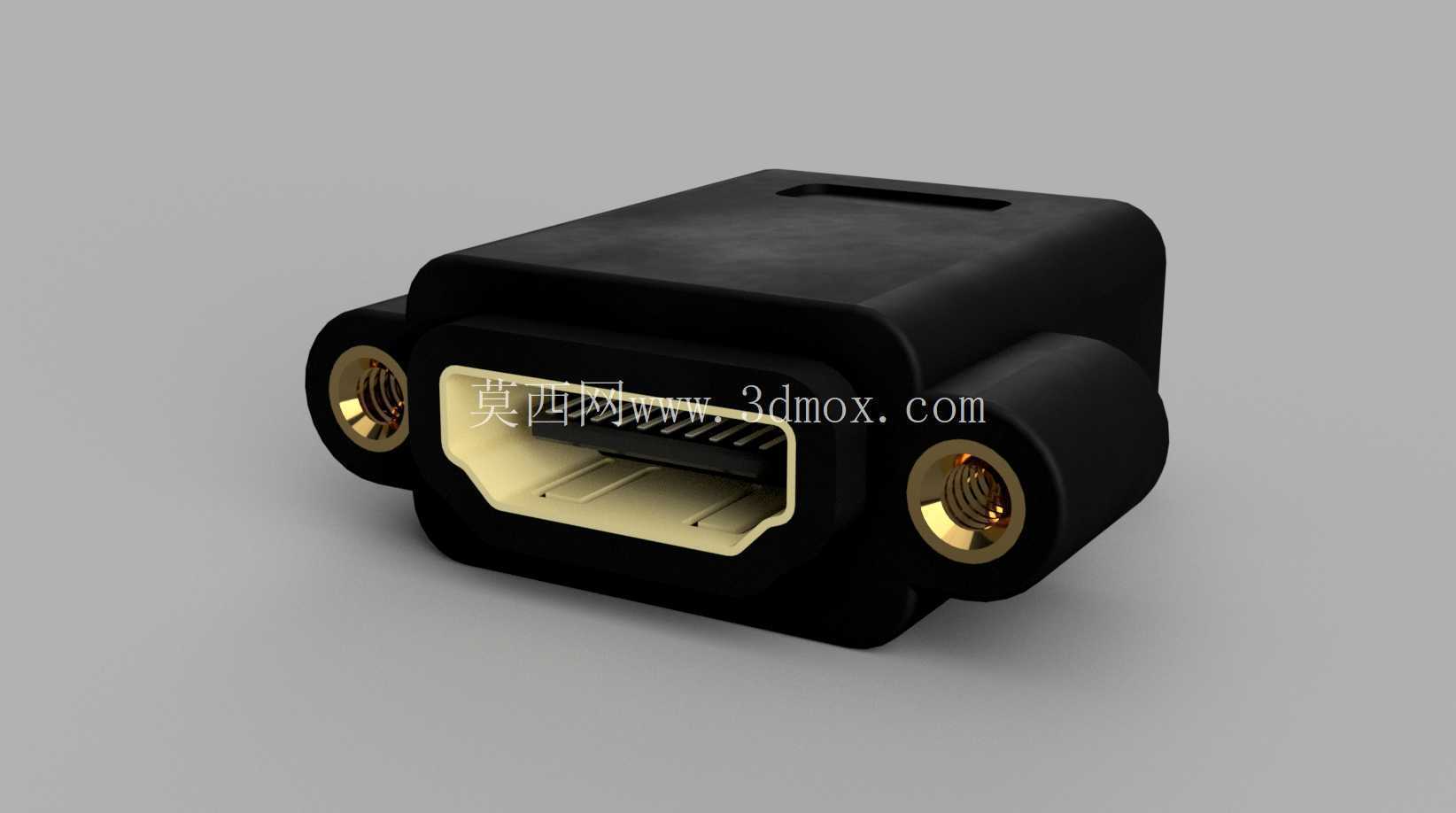

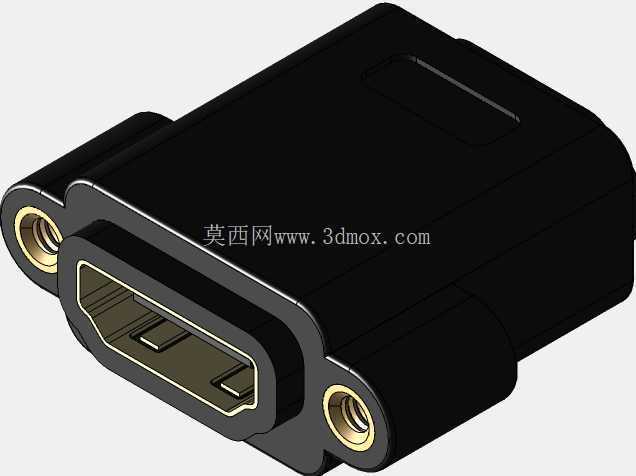

　　从结构设计来看，这款适配器主体采用耐高温的绝缘工程塑料注塑成型，外壳做了圆角过渡处理，避免安装时刮伤线材绝缘层或者操作人员手部，接口内部的镀金接触端子采用弹片式结构，能保证HDMI插头插入后接触压力稳定，减少信号传输过程中的阻抗不连续问题，适配高速HDMI信号的传输要求，支持高清音视频信号的稳定传输。两侧带内螺纹的铜质安装柱是整个结构的受力核心，安装时直接从面板背面将适配器对准预先开好的安装孔位，两个安装柱穿过面板上对应的定位孔，从面板外侧用配套的螺丝锁紧即可完成固定，不需要额外的卡扣或者胶粘结构，拆装维护都很方便。安装边界方面，这款适配器适配的面板开孔需要预留中间HDMI接口的让位空间，以及两侧安装柱的定位孔位，安装后适配器前端面和面板外表面齐平，不会突出过多影响外部设备的插接，后端的母座预留了足够的插合空间，不会和内部的布线或者其他元器件产生干涉。在实际选型使用时，这类面板式HDMI适配器要注意和面板厚度的匹配，两侧安装柱的螺纹长度适配常规1-3mm厚度的金属或者塑料面板，过厚的面板会导致螺丝无法锁紧，过薄的面板则容易出现锁紧后适配器松动的问题。

　　接口内部的端子排布完全遵循HDMI标准规范，兼容标准尺寸的HDMI公头插头，不需要额外的转接线材就能直接使用，两侧的金属安装柱除了固定作用外，还能和设备面板的接地端连接，起到屏蔽电磁干扰的作用，减少外部电磁信号对高清音视频传输的影响，避免画面出现闪屏、噪点或者音频断连的问题。不同于直连式的HDMI线材，这种面板安装的转接结构能让设备外部的布线更加整齐，机柜外侧看不到杂乱的内部走线，所有外部线材都在面板外侧完成插接，设备维护时不需要打开机柜内部就能更换外部连接线，大幅降低后期维护的工作量。

　　在工业现场的复杂电磁环境下，适配器的全包裹绝缘外壳加上金属安装柱的接地设计，能有效提升信号传输的稳定性，避免工业设备运行时的电磁干扰影响高清信号传输，适合用在工业视觉检测设备的影像输出、工控机的显示接口扩展、演播室的信号配线架等对连接稳定性要求较高的场景。结构建模时要重点关注两个安装柱的中心距尺寸，这是保证适配器能顺利安装到面板上的核心尺寸，其次是前后两个母座的同轴度，避免插头插入时出现卡滞或者接触不良的问题，接口内部的端子避让空间也要严格按照HDMI标准尺寸建模，保证公头插入后每个端子都能可靠接触，不会出现插偏导致的端子弯折问题。
