5mm转3.175mm刚性黄铜轴耦合连接件

做小型传动结构设计的工程师大多遇到过小直径轴的对接难题，尤其是桌面级小型设备、精密传动模组里，经常出现驱动端输出轴和负载端轴径不匹配的情况，比如常见的5mm步进电机输出轴，要对接3.175mm的丝杆、光轴或者小负载传动轴，这时候就需要适配对应规格的刚性联轴器来完成扭矩传递，这次建模的这款黄铜材质轴耦合器，就是针对这类小扭矩、同轴度要求较高的传动场景设计的。

从实际应用场景来看，这类小规格黄铜联轴器多用于桌面3D打印机的Z轴传动、小型雕刻机的进给轴连接、微型水泵的动力对接、小型航模传动结构、实验室小型搅拌设备的动力输出端，还有部分PC水冷回路里的泵体轴连接也会用到这类结构，因为黄铜本身的自润滑性不错，加工精度容易保证，而且不会像钢制联轴器那样在小扭矩场景下因为硬度过高，装配时刮伤轴表面，也不会像铝合金联轴器那样在长期锁紧后出现螺纹滑牙的问题。

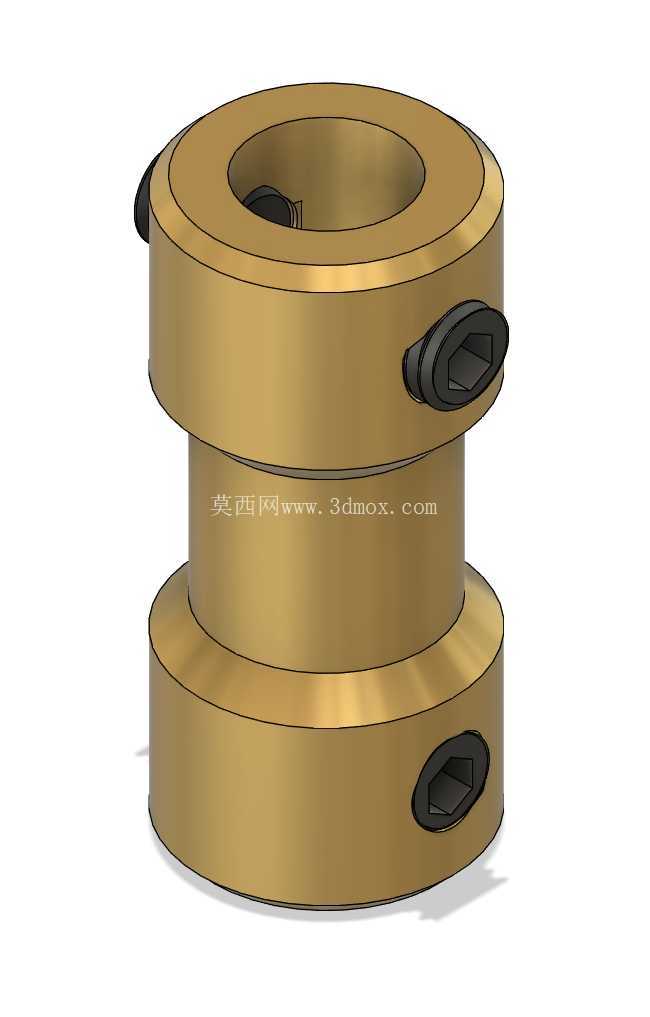

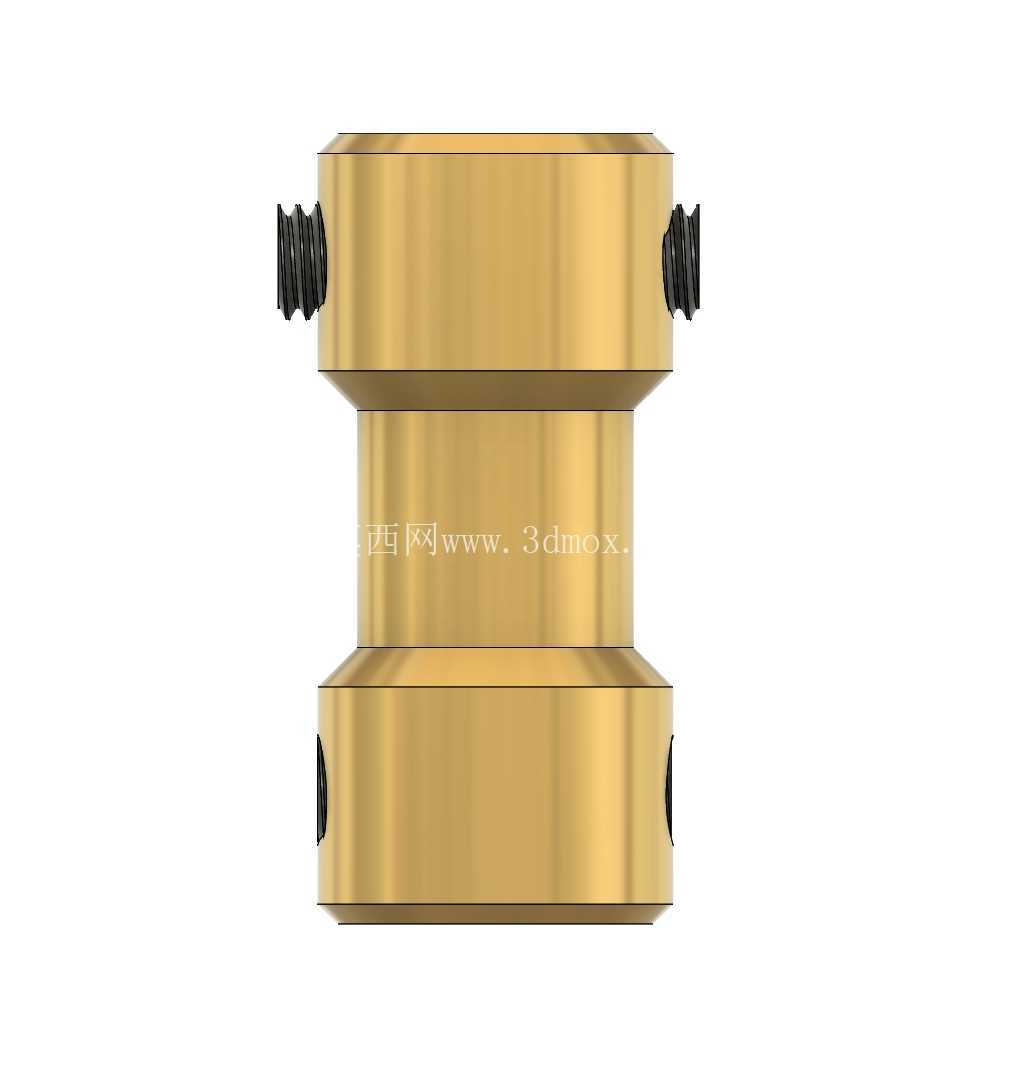

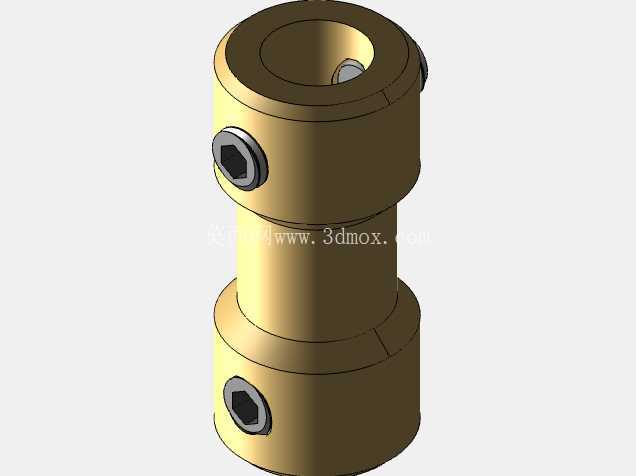

这款联轴器采用分体式刚性结构设计，整体为两段式同轴圆筒结构，中间做了收腰设计，既减轻了整体重量，又能在保证整体同轴度的前提下，减少不必要的材料浪费，两端的轴孔分别对应5mm和3.175mm的标准轴径，孔位加工时严格控制同轴度公差在0.02mm以内，避免轴对接后出现径向跳动，影响传动精度。锁紧方式采用侧面内六角紧定螺钉锁紧，两端各布置一颗垂直于轴孔轴线的紧定螺钉，安装时将两根待连接的轴分别插入对应轴孔，推到轴孔的限位台阶位置，保证两根轴的端面在联轴器中间位置贴合，再用内六角扳手拧紧两侧的紧定螺钉，螺钉的尖端会顶在轴的表面，形成足够的摩擦力来传递扭矩，这种锁紧方式结构简单，安装拆卸都很方便，适合小扭矩的传动场景，不需要额外加工轴上的键槽，降低了轴的加工成本。

从安装边界来看，这款联轴器的最大外径为18mm，总长度为25mm，中间收腰位置的直径为12mm，紧定螺钉采用M3规格的内六角凹端紧定螺钉，螺钉头完全沉入联轴器本体的沉孔内，不会突出外圆表面，安装时只需要保证联轴器周围留出至少2mm的操作空间，方便内六角扳手伸入拧紧螺钉即可，不需要太大的安装空间，非常适合结构紧凑的小型设备。设计的时候特意选用黄铜作为基材，一方面是黄铜的切削性能好，加工时容易获得较高的尺寸精度和表面光洁度，另一方面黄铜的抗腐蚀性能不错，在潮湿或者有少量水汽的环境下使用也不容易生锈，比如水冷设备里的应用场景，不需要额外做表面防锈处理，而且黄铜本身的阻尼特性比钢材好，传动过程中可以吸收一部分微小的振动，减少传动噪音。

在建模过程中，首先确定两端轴孔的尺寸公差，因为是间隙配合安装，轴孔的尺寸公差取H7，保证轴可以顺利插入，同时不会有太大的间隙导致同轴度超差，紧定螺钉的螺纹孔位置要严格对应轴孔的中心，保证螺钉拧紧时作用力垂直于轴的表面，不会出现偏载导致轴被顶弯的情况，两端的法兰边缘做了0.5mm的倒角，既去除加工毛刺，也方便安装时轴的导入，中间收腰位置的过渡圆角做R1处理，避免应力集中，防止长期受力后在过渡位置出现断裂。另外在设计时考虑到不同场景的使用需求，轴孔的深度做了等深设计，两端轴孔深度均为10mm，中间留5mm的实体隔层，既可以作为轴插入时的定位台阶，也能保证两根轴不会在联轴器内部互相顶触，避免因为轴加工长度误差导致装配不到位的问题。

实际选型使用的时候需要注意，这类刚性联轴器不适合存在较大径向偏移或者角向偏移的传动场景，如果两根轴的同轴度误差超过0.1mm，长期运行会导致轴承受额外的径向力，加剧轴承磨损，所以安装时需要尽量调整两根轴的同轴度，再锁紧螺钉，它能传递的最大扭矩大概在0.5N·m左右，完全满足小型步进电机、微型直流电机的扭矩传递需求，不要用在大扭矩的传动场景下，避免出现紧定螺钉打滑或者联轴器断裂的问题。相比常见的铝合金联轴器，这款黄铜联轴器的成本略高，但是耐磨性更好，多次拆装锁紧也不容易出现螺纹滑牙的问题，适合需要经常调整拆装的实验设备或者小批量定制设备使用。
