12V5W带鳄鱼夹小型太阳能电池板结构

做户外小型监测设备供电配套时，这类小尺寸光伏板是选型里的高频选项，很多人做结构设计时容易忽略接线端的应力释放、安装边界的预留，最后做出来的实物要么接线容易扯断，要么装到支架上和周边设备干涉。这块板的输出规格对应12V浮充场景，刚好匹配小型铅酸蓄电池、户外低功耗传感节点的日常补能需求，不用额外加复杂的升压电路，搭配简单的防反接二极管就能直接用在野外雨量监测站、路边临时警示灯、户外小型气象采集终端这类场景里，不用拉市电布线，后期维护也不用频繁换电池。

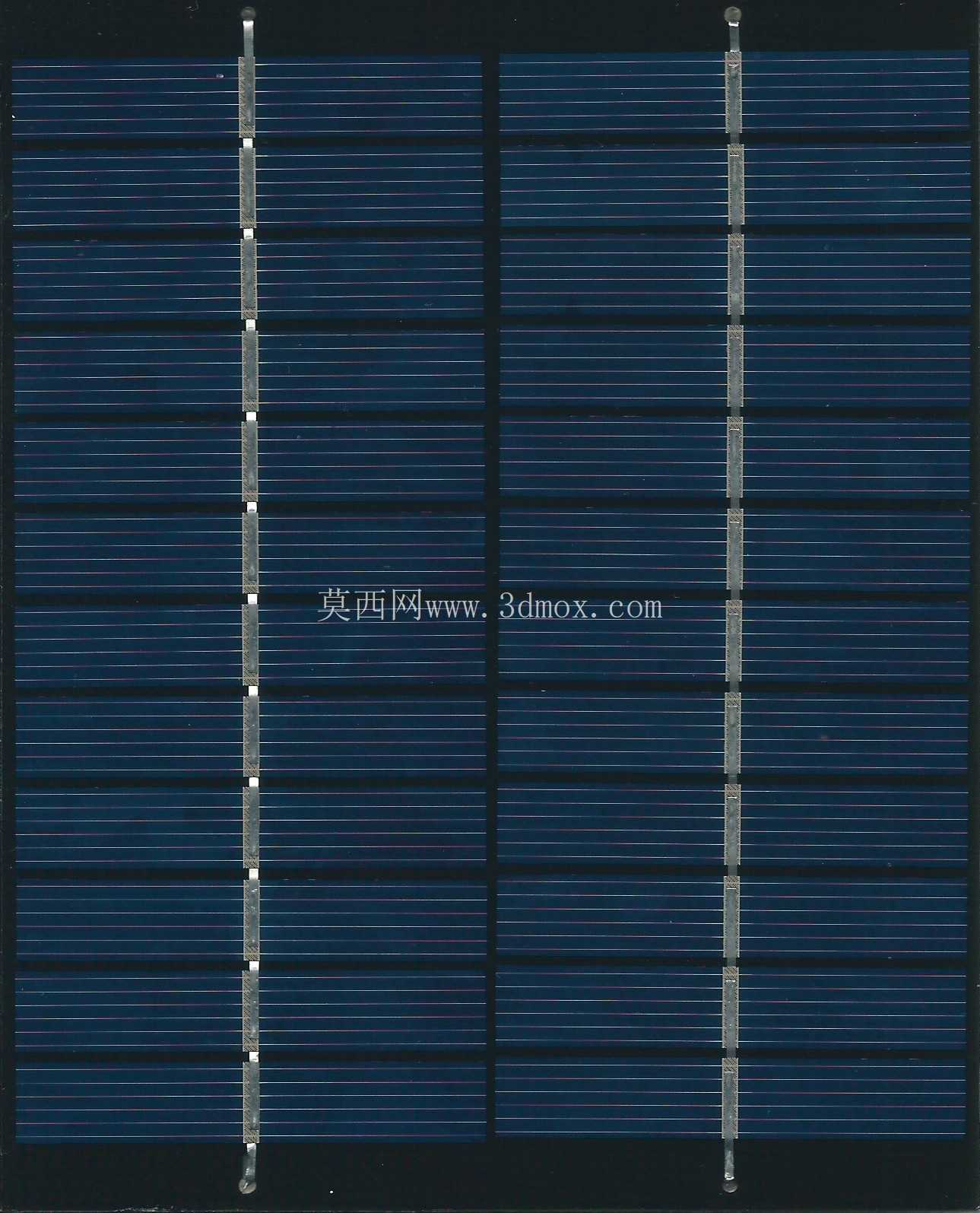

从结构设计来看，板体采用常规的层压封装结构，表面的钢化玻璃层做了减反处理，能在弱光环境下提升入射光的利用率，背面的背板用耐候性的TPT材质，能扛住户外长期的紫外线照射、温差变化，避免长期使用后出现背板开裂、渗水的问题。板上的主栅线采用等距排布的设计，三根银白色主栅沿着板体短边方向均匀分布，既能降低电池片的串联电阻，减少发电过程中的功率损耗，也能在层压过程中让电池片受力更均匀，减少隐裂的概率。很多新手建模时会把主栅线做的过粗或者位置偏移，实际生产里主栅的宽度、位置都和焊接良率直接挂钩，偏移超过0.5mm就容易出现虚焊，后期使用中容易出现功率衰减。

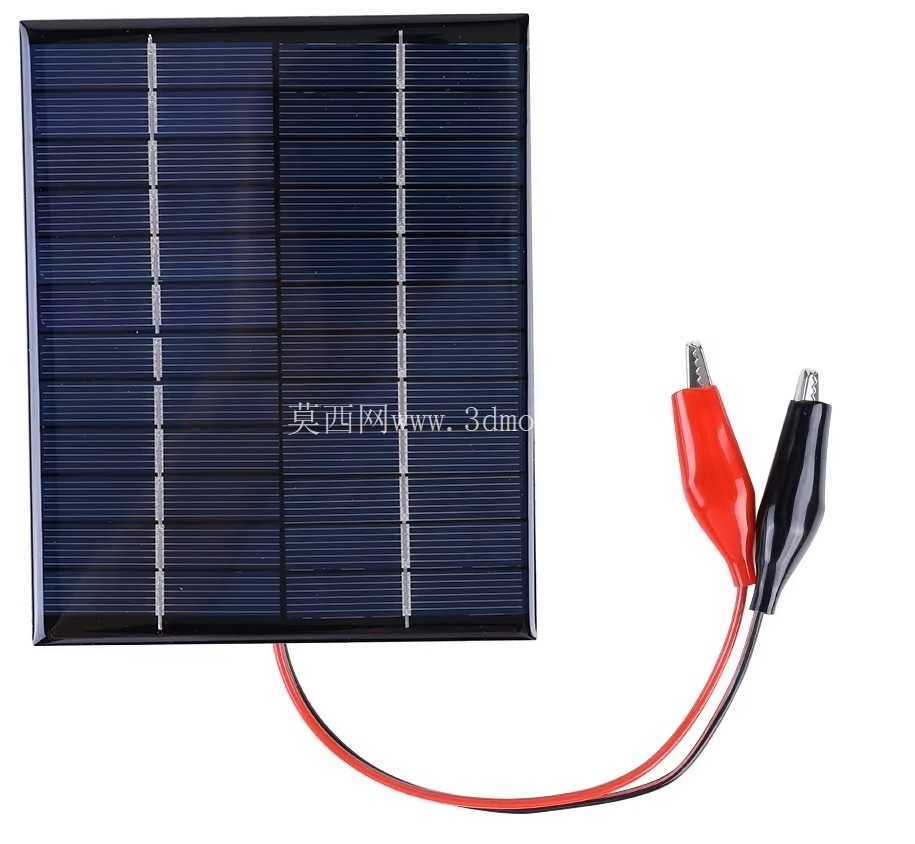

接线端直接引出红黑两根导线，末端搭配红黑绝缘套的鳄鱼夹，这种设计是为了临时测试、小型DIY场景下的快速接线，不用额外准备接线端子，夹在电池极柱上就能直接导通。做结构设计时要注意导线引出位置的应力处理，这块板在引出点做了局部的点胶固定，导线和板体衔接的位置留了10mm左右的护套段，避免拉扯导线时把内部的焊点扯脱，很多同类产品没做这个细节，户外使用时风吹导线晃动，用不了两三个月就会出现接线断路的问题。鳄鱼夹的金属部分采用铜质镀镍处理，导电性能好，也不容易氧化生锈，夹身的弹簧力度经过匹配，既能保证夹持时的接触压力，不会因为轻微震动就脱落，也不会因为力度过大夹伤电池极柱的镀层。

外形尺寸上，板体的长宽为136mm×110mm，厚度控制在3mm左右，属于非常紧凑的小尺寸规格，安装时的边界预留要注意，板体四周要留出至少5mm的安装边，用来压装固定压片或者打安装孔，不要把安装孔打到电池片的有效发电区域，不然会破坏电池片的结构，导致整片电池失效。安装倾角要根据使用地区的纬度做调整，一般比当地纬度大5-10度是最优的倾角，能保证全年的平均发电量最高。如果是用在便携设备上，这个尺寸的重量很轻，搭配简易的折叠支架就能实现角度调整，不用做复杂的跟踪结构，成本低可靠性也高。

实际使用中，这块板的5W输出功率是在标准测试条件下的峰值功率，日常户外使用时要考虑光照角度、灰尘遮挡、线损这些因素，实际给电池充电的电流大概在0.3A左右，刚好匹配容量在7Ah以下的12V蓄电池的浮充需求，不会因为充电电流过大导致电池过充，也能抵消电池的自放电损耗，适合长期无人值守的低功耗设备供电。建模的时候要注意，板体的四个角做了微小的圆角处理，不是尖锐的直角，避免安装时划伤操作人员，也能减少层压过程中边角位置的应力集中，降低边角开裂的概率。背面的接线盒做了扁平化设计，突出板体的高度不超过8mm，安装时不会因为接线盒突出导致板体安装不平整，也能减少背面的风阻，在户外大风环境下降低支架的受力。

很多人做这类光伏板的配套结构时，会忽略散热的问题，其实板体在工作时自身也会有温度升高的情况，安装时不要把板体贴在密闭的深色外壳上，要留出至少10mm的空气流通间隙，帮助板体散热，因为光伏板的输出功率会随着温度升高而下降，温度每升高1℃，功率大概会下降0.4%左右，留出散热间隙能有效提升实际的发电效率。另外，导线的长度要根据实际安装位置预留，不要留的过长导致导线盘绕产生额外的线损，也不要过短导致接线时拉扯受力，一般预留长度比安装位置到接线端子的直线距离长100mm左右是比较合理的，方便后期维护时拆卸。
