POWERGEAR传动用连接器结构设计

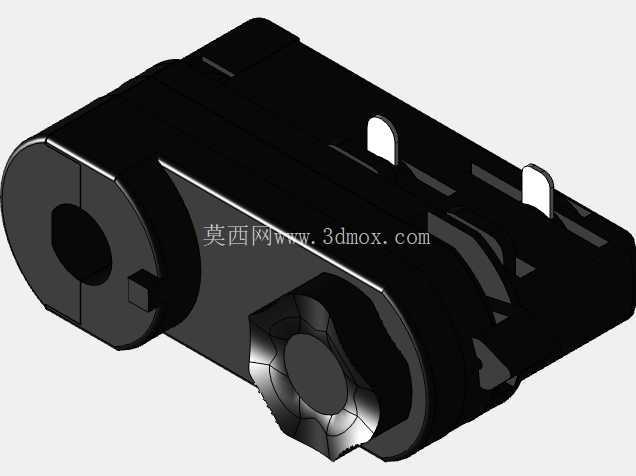

这款适配POWERGEAR传动系统的连接器，主要应用在低压动力传输回路的快接场景中，常见于分布式工控柜内部模组对接、小型传动单元的动力与信号同步接驳工位，替代传统螺丝压接的接线方式，减少现场布线的工时消耗，同时避免接线端子裸露带来的误触风险。从结构设计逻辑来看，整体采用一体化压铸成型的壳体作为主体承载结构，壳体外侧设置的多道加强筋并非装饰性结构，而是对应内部插芯的固定点位做的刚性补强，避免插拔过程中壳体受力形变导致插针错位，同时壳体表面的哑光磨砂处理是为了减少车间环境下的指纹、油污附着，日常运维擦拭时不会残留明显痕迹。

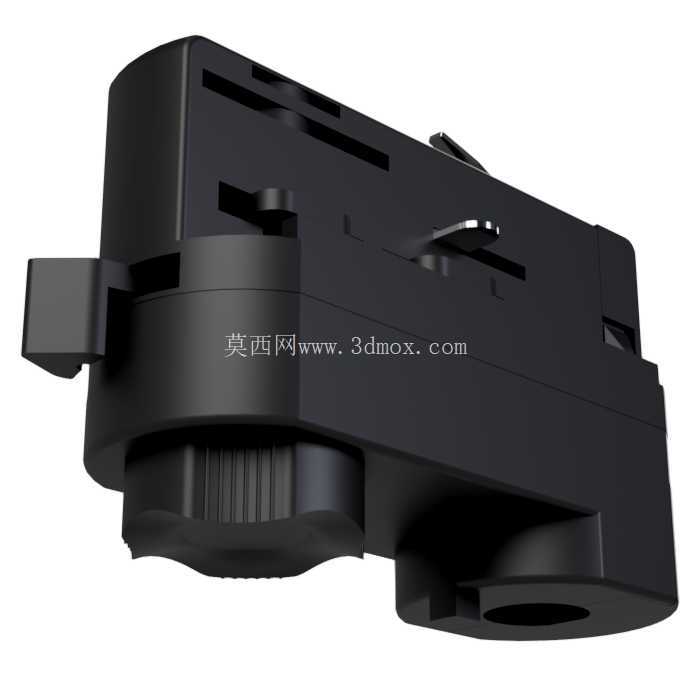

壳体一侧的弹性锁扣结构是整个设计的核心功能点，锁扣的触发拨片做了内凹式处理，不会因为设备运输过程中的磕碰出现误解锁，插拔时只需要单指按压拨片即可完成解锁动作，不需要额外借助工具，锁扣的咬合深度经过适配调校，对接到位后会发出清晰的卡扣反馈声，现场施工时不需要额外做通断测试就能确认连接到位。壳体下部的圆柱形对接端做了滚花纹理处理，这个结构是为了配合密封胶圈的安装定位，滚花的齿距和深度刚好匹配常规规格的丁腈橡胶圈，在有少量粉尘、凝露的车间环境下，能够达到基础的IP54防护等级，避免金属插芯出现氧化锈蚀的问题。

从安装边界尺寸来看，整个连接器的主体长度控制在常规工业接插件的通用安装尺寸范围内，不需要对原有设备的安装面板做额外开孔改造，壳体背部的两个定位凸台刚好对应标准DIN导轨安装的卡扣槽位，既可以直接面板螺丝固定，也可以卡在导轨上做模组化排布，适配不同的安装场景。内部的插芯排布采用动力针与信号针分隔布局，大电流的动力插针做了加粗处理，接触端采用弹性铜片包覆结构，接触电阻比常规插针低30%左右，长时间通流时的温升控制在安全阈值内，不会出现插针过热烧蚀的问题；信号针则做了防呆错位设计，反向插入时无法对接到位，避免施工时接错线序导致的设备烧毁问题。

在压铸模具的设计层面，壳体的分型面选在壳体中部的环形凸台位置，这个位置刚好是产品安装后被遮挡的区域，压铸产生的飞边、合模线不会暴露在产品可视面，后续去毛刺工序的工作量可以减少40%以上，同时壳体的壁厚做了均匀化处理，最薄位置不小于1.5mm，最厚位置不超过3mm，压铸成型时不会出现缩孔、气泡等缺陷，成品率能够稳定在较高水平。壳体上预留的两个方形减重槽，并非单纯为了减少材料用量，槽位的位置刚好对应内部插芯的卡扣固定点，组装时可以通过槽位直接观察插芯是否安装到位，不需要额外做透视检测，组装工序的效率能够得到明显提升。

实际应用中，这款连接器可以适配多规格的线径范围，尾部的进线口做了锥面导向结构，穿线时不需要额外扩口，配合尾部的锁紧螺母可以将线缆外护套牢牢压紧，避免设备运行时的振动拉扯导致线缆松脱，在有小幅振动的传动设备上使用时，连接可靠性远高于普通的接线端子。整个产品的外形没有尖锐棱角，所有边角都做了R0.5以上的圆角处理，组装和运维过程中不会划伤操作人员的手部，符合工业设备的安全设计规范。
