GX12多针圆形航空插头插座结构设计

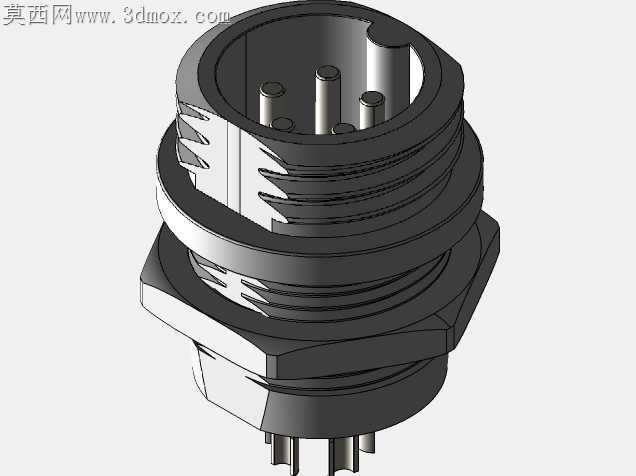

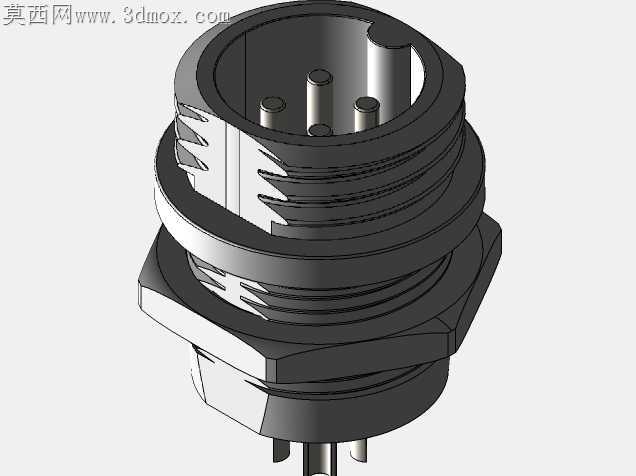

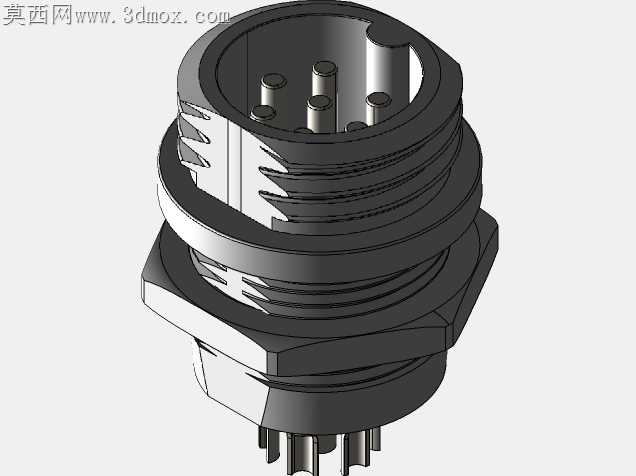

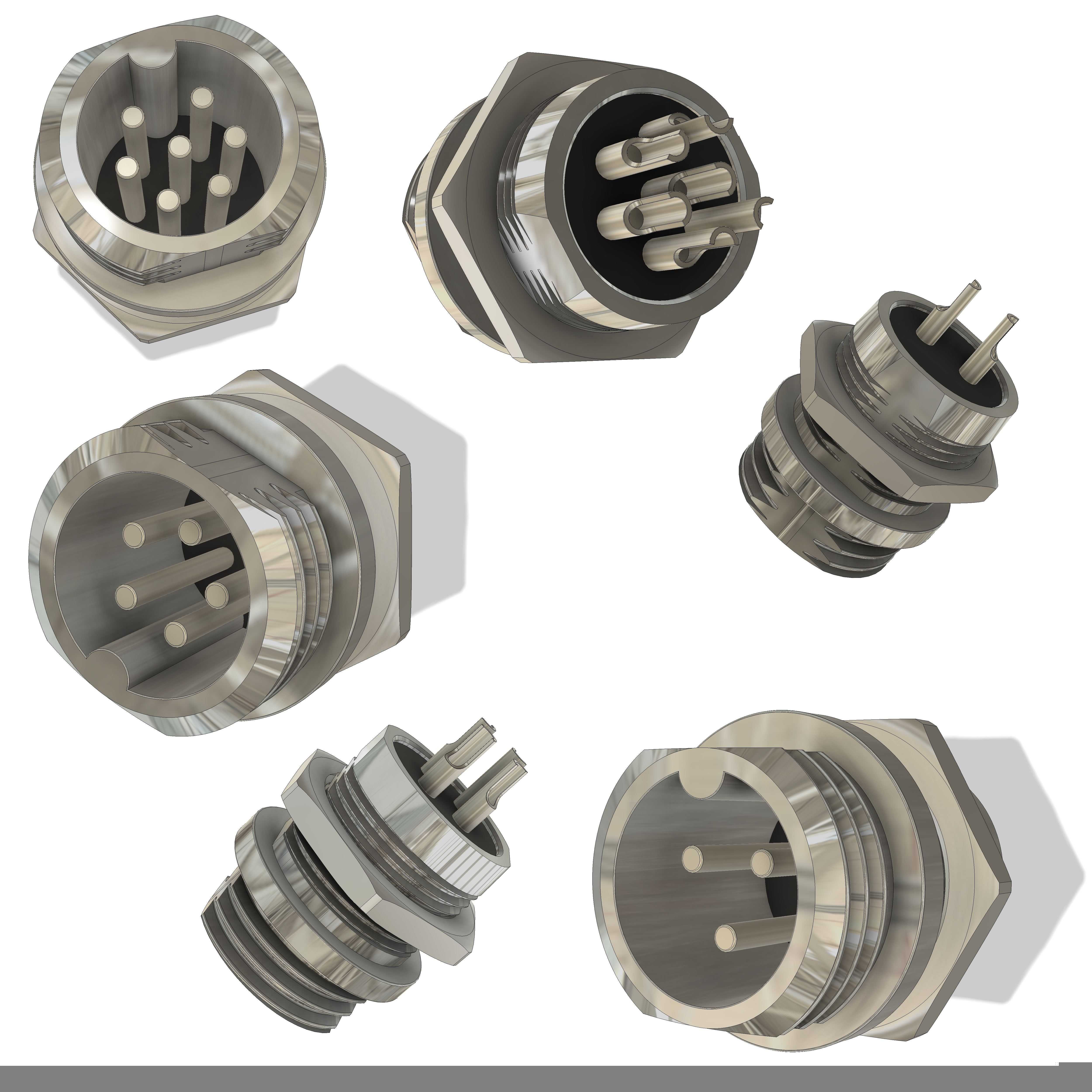

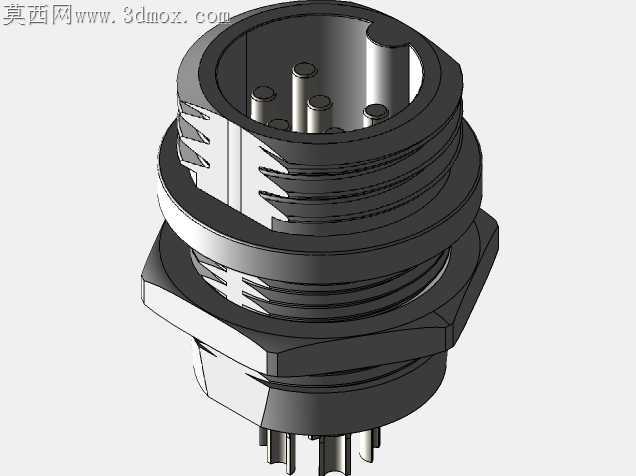

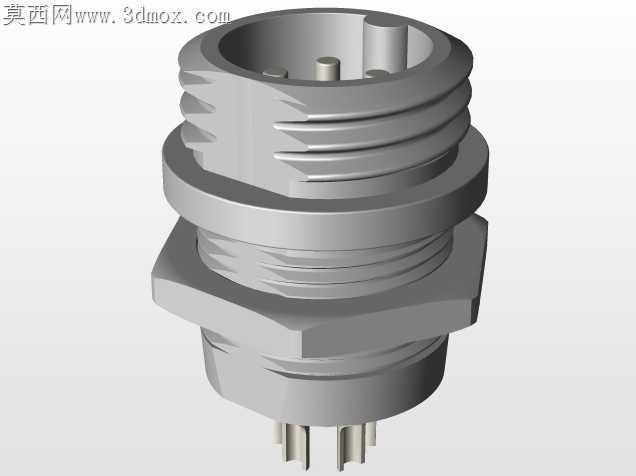

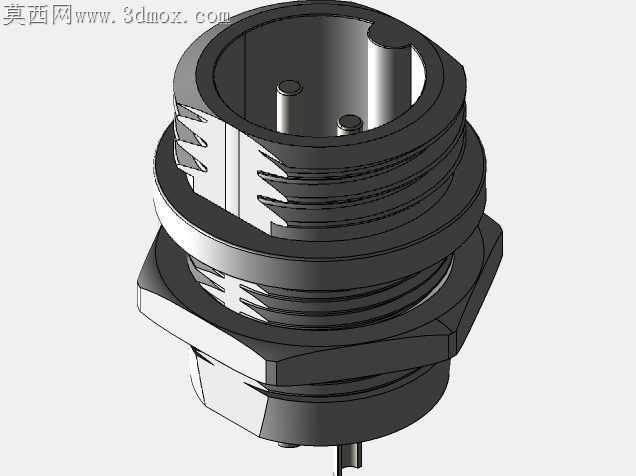

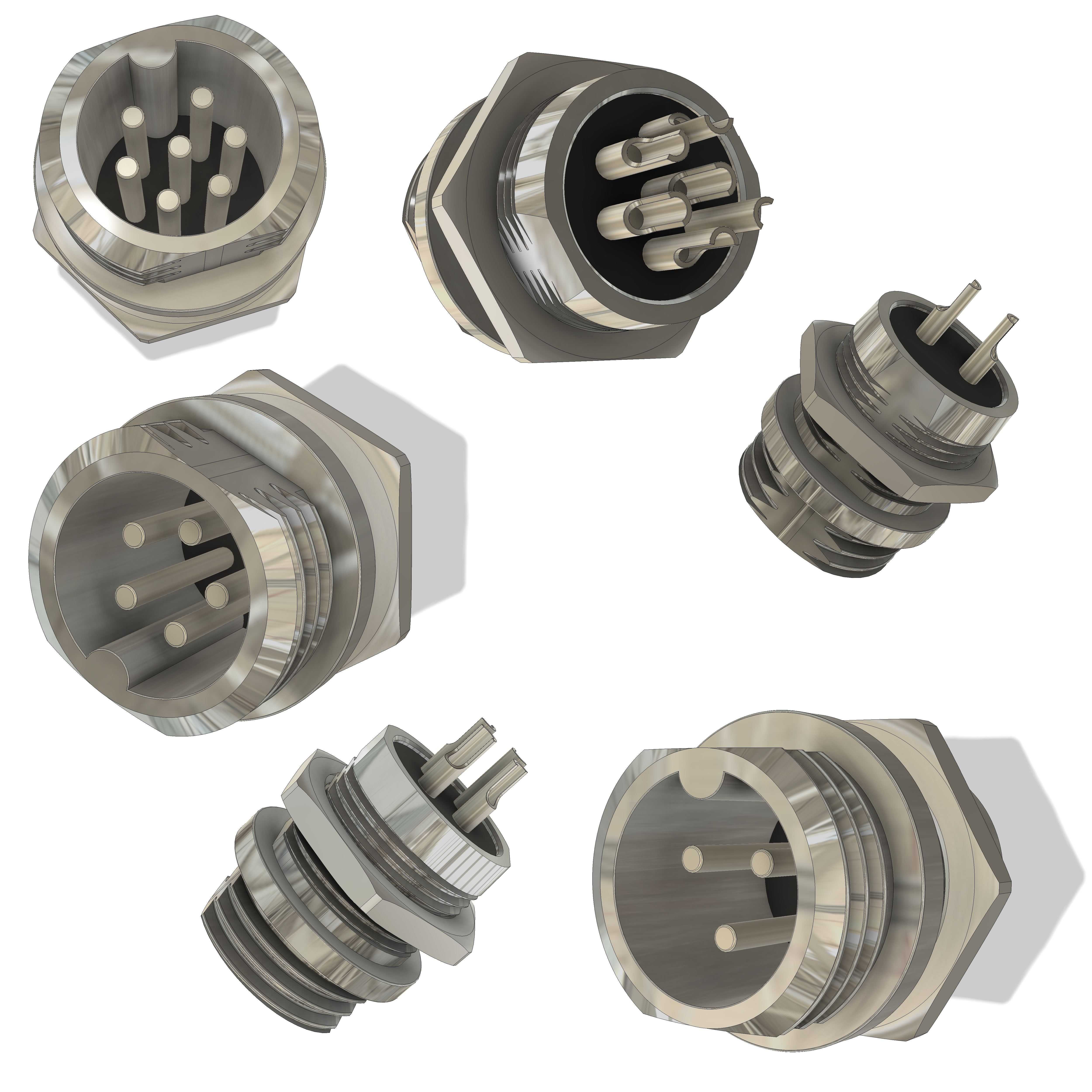

这款GX12系列圆形航空接插件，主要面向工业控制、小型机电设备、仪器仪表、安防通讯、户外电子设备等场景的电气连接需求，能够在存在一定振动、粉尘、常规温湿度波动的工业环境下，实现多回路电信号与小功率电能的稳定连通，避免普通接插件易松脱、接触不良、防护性不足的问题，是小型设备面板端信号传输、电源接入场景的常用连接部件。产品覆盖2针到7针的不同针位规格，额定适配250VAC的电压等级，可满足多数低压工业信号传输与小功率供电的使用需求，不同针位的设计能够适配从单电源回路到多信号混合传输的不同接线要求，用户可根据自身设备的回路数量选择对应规格，无需额外定制特殊接插件。接插件采用螺纹锁紧的连接结构，公头母头对接后通过外圈螺纹旋合锁紧，能够有效抵御设备运行过程中的振动冲击，避免接插件意外松脱导致的信号中断、供电断开问题，内部插针采用同心圆周排布的布局，插针与插孔的接触部位做了贴合优化，能够保证长期插拔后的接触可靠性，降低接触电阻过大带来的信号损耗、发热隐患。安装端采用M12×0.75规格的细牙螺纹配合六角锁紧螺母结构，适配面板开孔直径为12mm的安装场景，安装时仅需在设备面板开出对应尺寸的圆孔，将接插件主体从面板正面穿入，背面旋紧锁紧螺母即可完成固定，安装厚度适配1.8mm的常规面板，无需复杂的安装固定结构，能够快速完成面板端的装配作业，接插件尾部预留了线缆焊接与固定的空间，方便操作人员完成接线后做线缆的抗拉固定，避免线缆拉扯导致的焊盘脱落、接线松脱问题。整体外形采用金属外壳结构，具备一定的抗挤压、抗磕碰能力，圆形的截面设计能够在有限的安装空间内容纳更多的插针回路，同时金属外壳可起到一定的电磁屏蔽作用，减少外界电磁干扰对内部传输信号的影响，适合在存在电磁干扰的工业环境中使用。不同针位的接插件外形安装尺寸保持一致，仅内部插针数量存在区别，能够实现同安装位下不同回路数量的兼容替换，降低设备设计阶段的安装位适配工作量，也方便后期设备维护时的备件替换，无需重新改动面板开孔尺寸。
