IDC50转KF128HL端子转接板结构设计

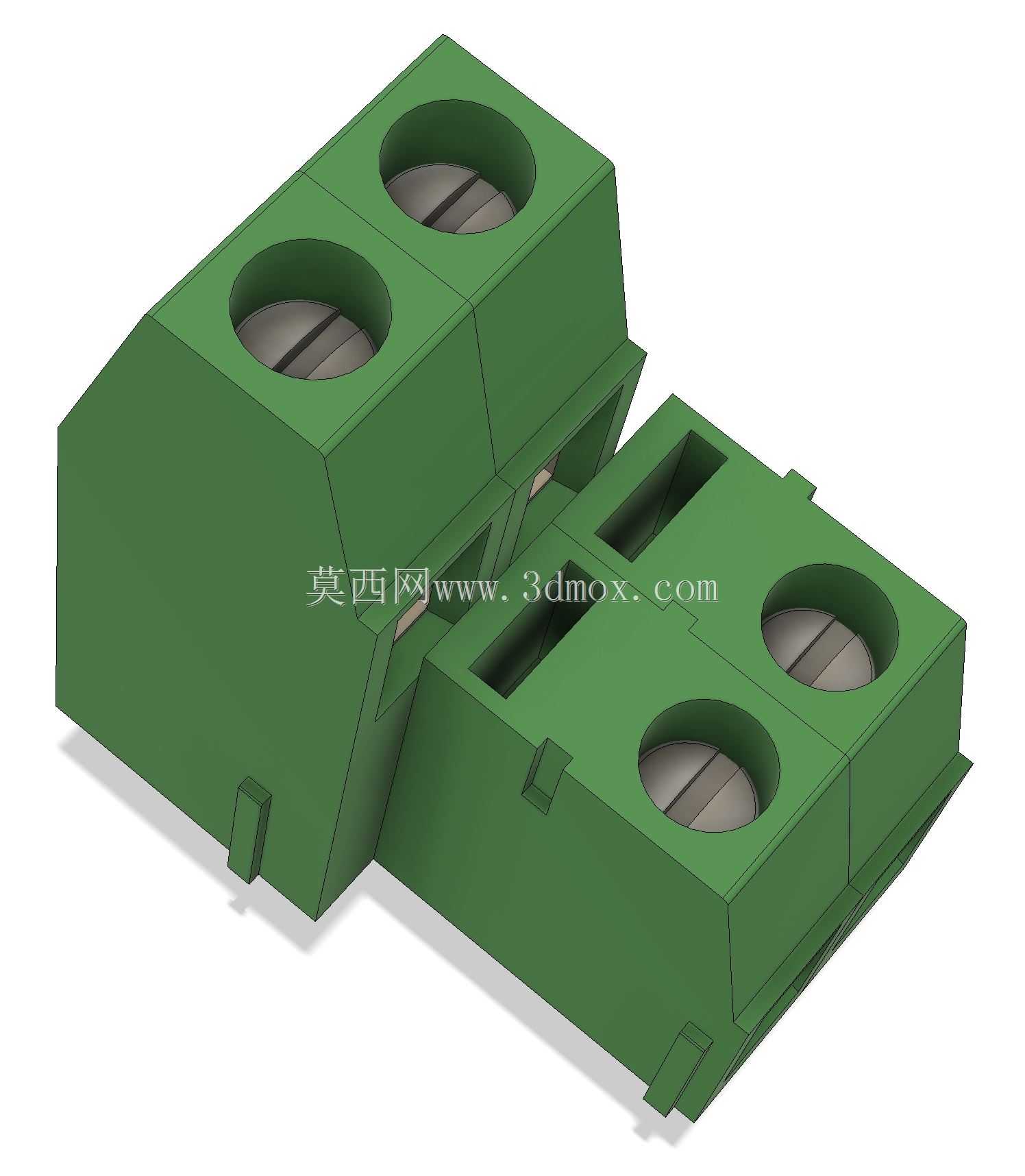

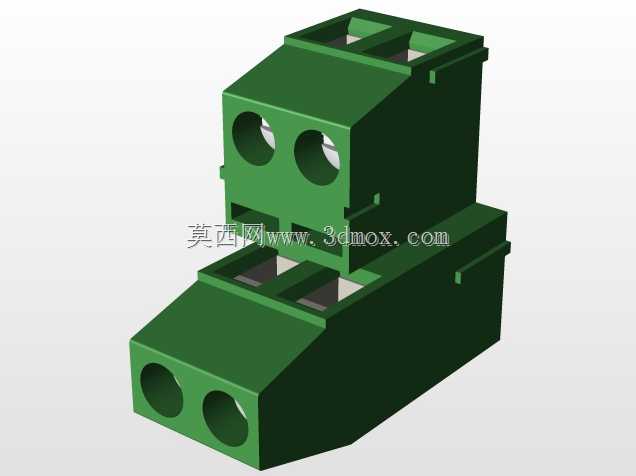

　　在工业控制柜、测试治具、通讯设备配线场景里，经常会遇到IDC排线与现场接线端子无法直接对接的问题，这类转接板就是为解决这类配线痛点设计的。板载IDC50接口采用2x25针排布，引脚间距2.54mm，刚好匹配标准IDC50扁平排线的压接尺寸，无需额外转接线缆就能直接插接排线端，省去了人工逐根焊线的工序，也能避免人工接线时的错接、虚接问题。另一侧的接线端子采用KF128HL-5.08mm间距规格，这类端子是工业现场最常用的螺钉压接端子，适配0.2-2.5平方毫米的单股或多股导线，压接后抗拉强度高，抗振动性能好，适合设备长期运行的工况使用。

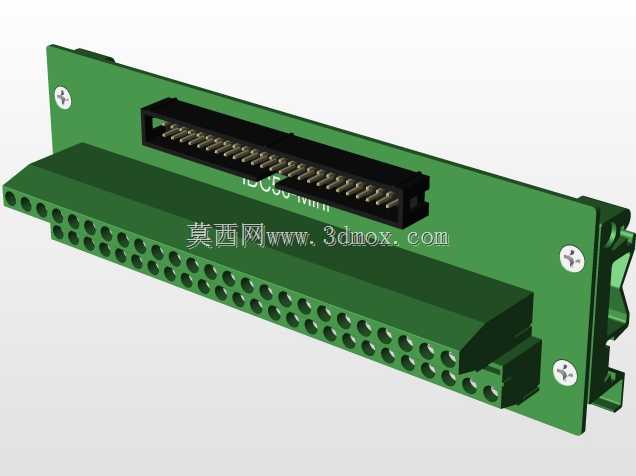

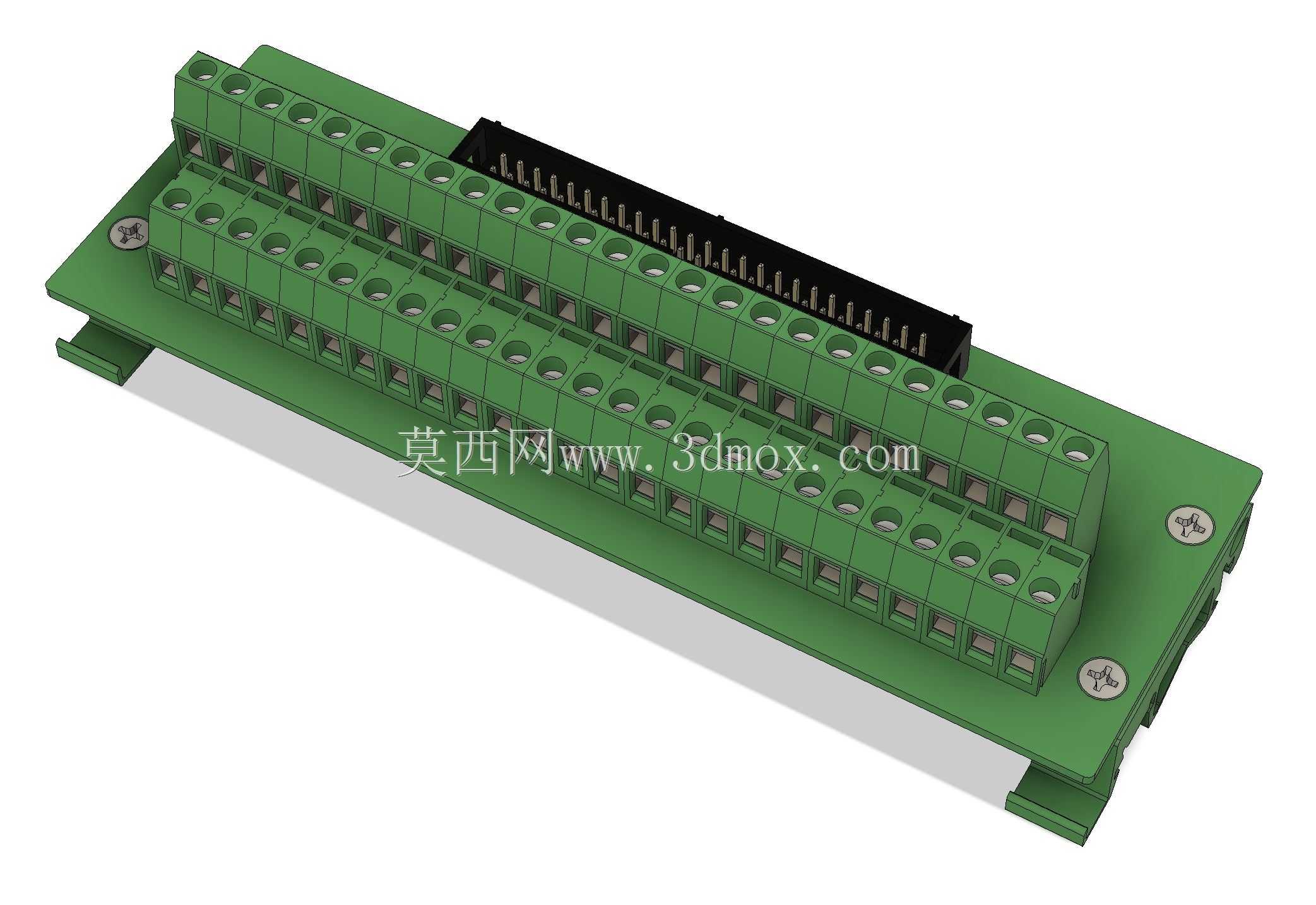

　　从结构设计上看，整块转接板的外形尺寸控制在149x50mm，板厚采用常规1.6mm环氧玻纤板基材，四角预留了M3规格的固定安装孔，安装孔位做了金属化沉头处理，既可以用铜柱支撑安装在机箱内部的预留螺柱上，也可以搭配导轨卡扣直接卡装在标准DIN导轨上，适配不同的安装场景。板上的走线全部做了等长处理吗？不，这类信号转接板不需要严格等长，只要保证每个引脚一一对应导通即可，走线宽度按照1A载流能力设计，足够覆盖常规IO信号、低压控制信号的传输需求，相邻走线之间预留了足够的安全间距，避免高压信号串扰。

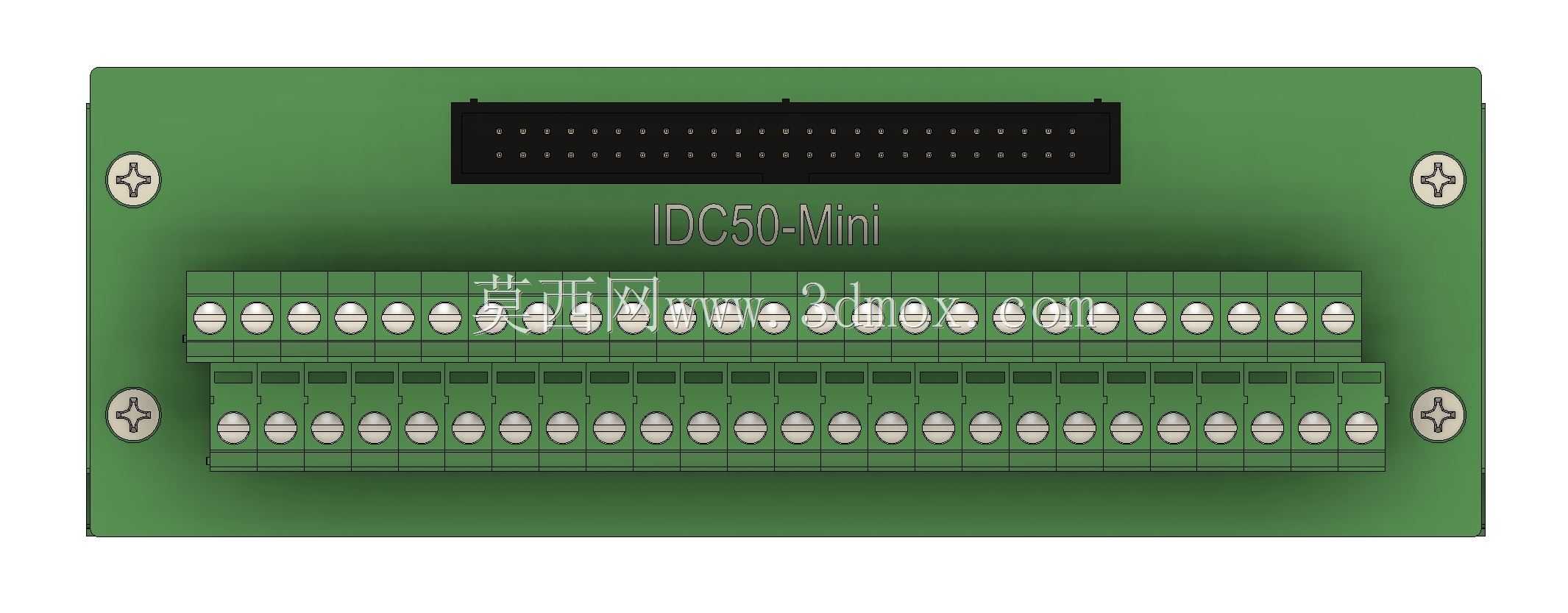

　　实际使用时，这类转接板通常用在PLC IO扩展、数据采集卡接线、测试工装信号引出等场景：比如采集卡端是IDC50排针输出，直接插上线缆接到转接板的IDC座上，现场的传感器、执行器线缆就可以直接压接到对应的绿色端子上，后期维护查线时，每个端子旁都可以预留标号位，对应线号管的标识，排查故障效率比直接焊线高很多。设计时特意将IDC座布置在板的短边侧，端子排分两排平行布置在板身的长向区域，这样接线时导线可以顺着端子排方向引出，不会和IDC端的排线产生空间干涉，板边到端子边缘预留了3mm的安全距离，避免安装时端子与机箱壁接触短路。

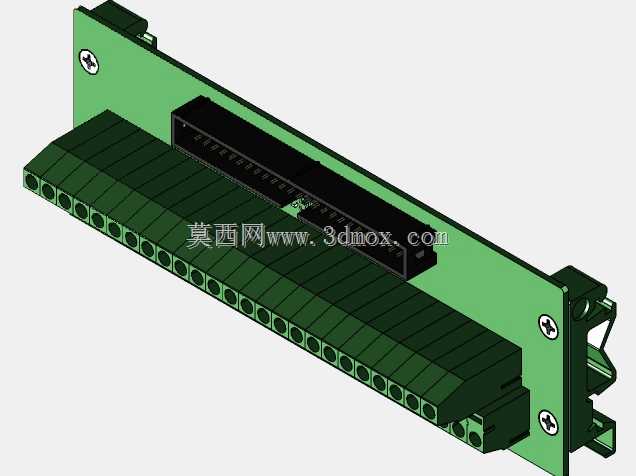

　　安装边界上需要注意，当采用导轨安装时，下方卡扣会额外占用7mm的高度空间，整体安装高度从板底到IDC座顶部约22mm，机箱内部预留25mm的净空高度就足够安装；如果采用螺柱固定，四个M3螺柱的中心距为140x41mm，加工安装板时按照这个尺寸打孔即可，不需要额外做避让槽。端子的螺钉采用M3规格，压线时扭矩控制在0.5-0.6N·m，既能保证导线压接牢固，也不会因为扭矩过大拧碎端子的塑料基座。板上的固定螺丝采用不锈钢材质，避免长期使用生锈导致拆卸困难，IDC座采用带锁扣的型号，插接排线后锁扣会自动卡紧排线的凸点，设备运输或者运行振动时不会出现排线松脱的问题。

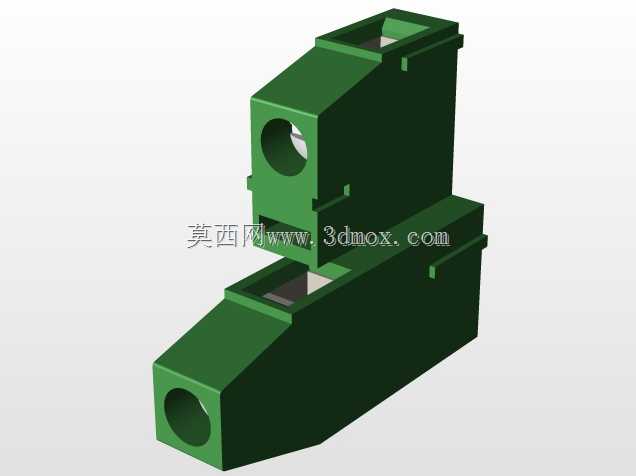

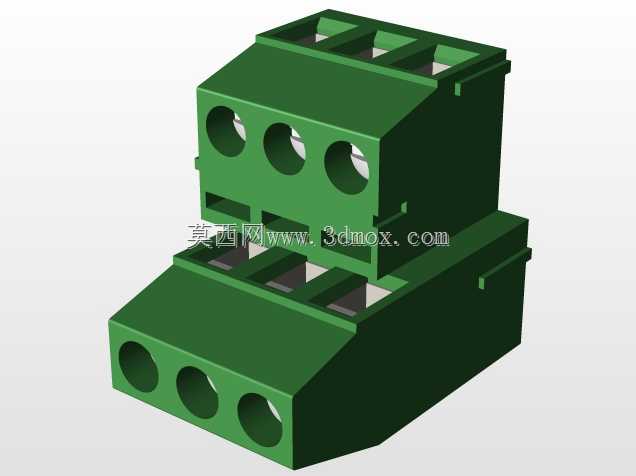

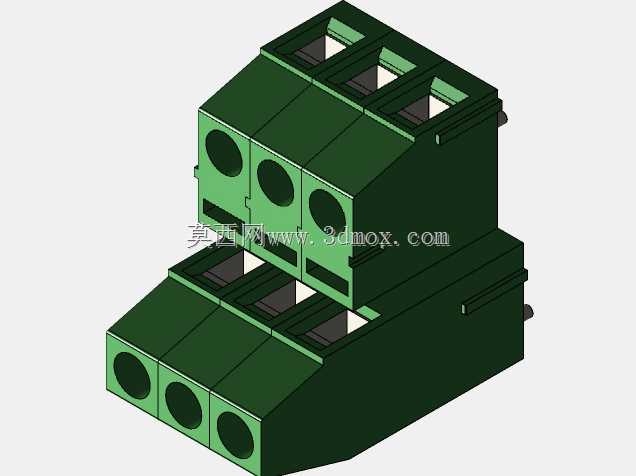

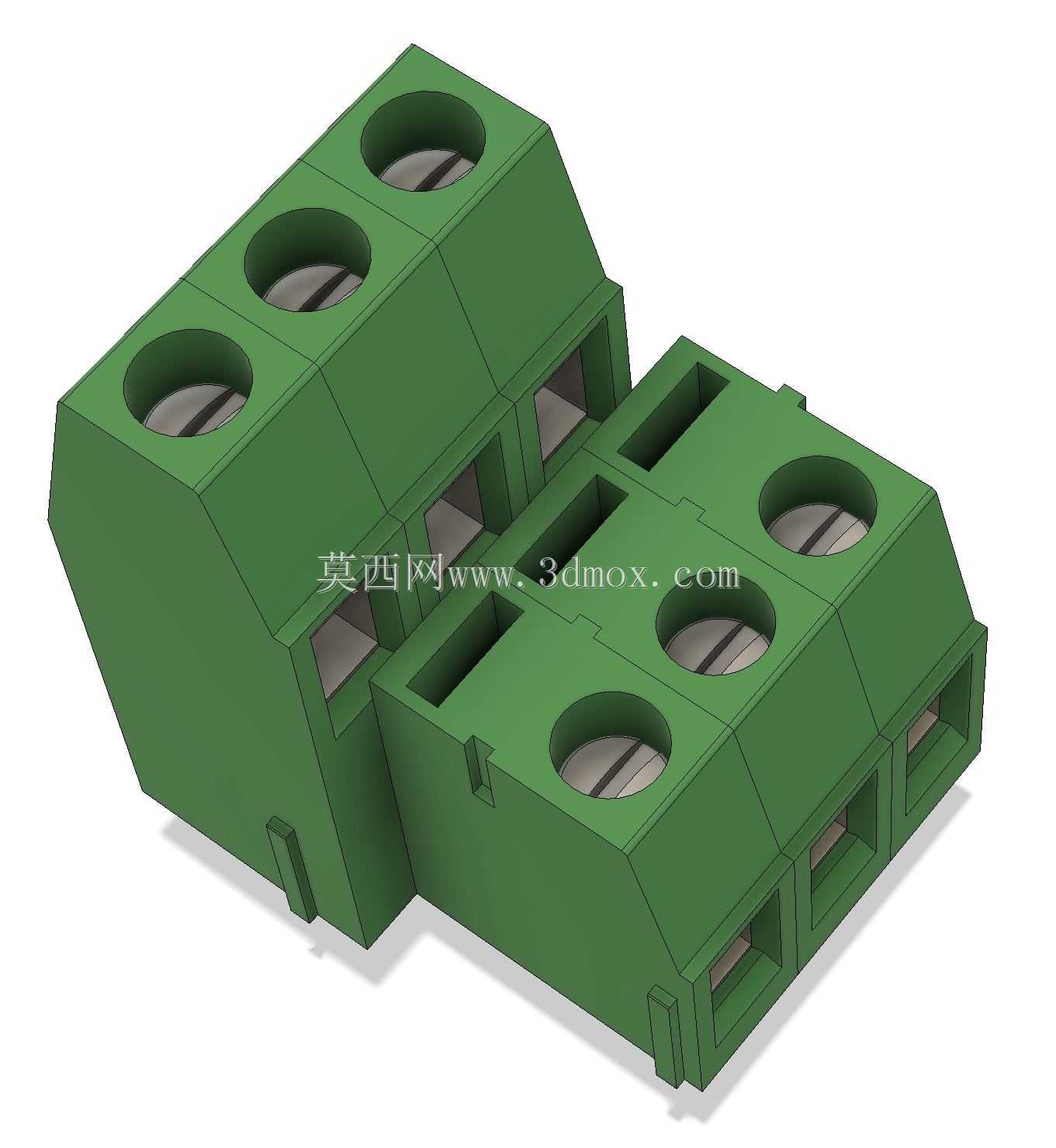

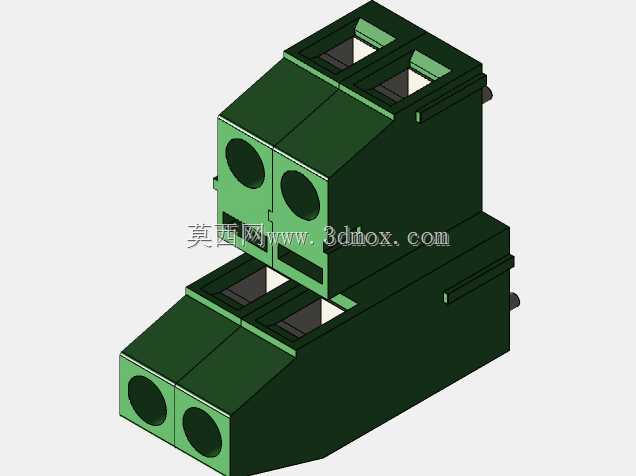

　　很多工程师在做设备配线时，会自己手工焊接这类转接板，但手工焊接的一致性差，容易出现虚焊、连焊的问题，批量使用时可靠性很难保证，这类标准化设计的转接板，所有焊点都采用波峰焊工艺，焊锡均匀，导通电阻稳定，适合批量设备配套使用。另外板上的端子采用可拼接设计吗？不，这里的KF128HL端子是整体式的25Pin双排端子，相比拼接式端子，整体的平整度更好，引脚共面度控制在0.1mm以内，焊接时不会出现个别引脚浮高的问题。两排端子之间预留了8mm的操作空间，用螺丝刀拧压线螺钉时不会碰到另一排的导线，接线操作空间充足。

　　在信号兼容性上，这类转接板可以兼容直流24V控制信号、5V TTL电平信号、低频通讯信号的传输，不适合高频差分信号或者大电流动力线的转接，使用时需要注意传输信号的类型不要超出板载走线的载流和频率范围。如果是用在强电和弱电混合的机柜里，可以在板上的空余位置贴绝缘麦拉片，避免相邻导线的铜丝外露碰到一起造成短路。整体结构没有多余的复杂零件，所有元器件都是工业领域的标准通用件，后期如果某个端子或者IDC座损坏，也可以很方便地找到替换件进行维修，不需要整体更换整块板，维护成本很低。
