3D打印机用220规格铝制MK3加热床结构

　　在桌面级FDM熔融沉积成型3D打印设备的整机结构中，加热床是直接决定首层打印附着效果、避免成型件翘曲变形的核心功能部件，这款铝制加热床的设计完全围绕桌面级设备的实用需求展开，适配多数常规尺寸的DIY组装机型与入门级商用机型，在创客DIY改装、小型3D打印工坊批量设备搭建、教学实训用3D打印机装配等场景中都能适配。从实际使用的角度看，加热床的核心作用是在打印作业过程中维持平台表面的恒定温度，让PLA、ABS、PETG等不同材质的打印耗材在挤出铺放后，不会因为接触冷平台产生急剧的温度收缩，从根源上减少首层脱落、边角翘曲、成型件底部变形等常见打印故障，相比常见的PCB玻纤板加热床，铝制基材的热传导效率更高，整个平台表面的温度均匀性更好，

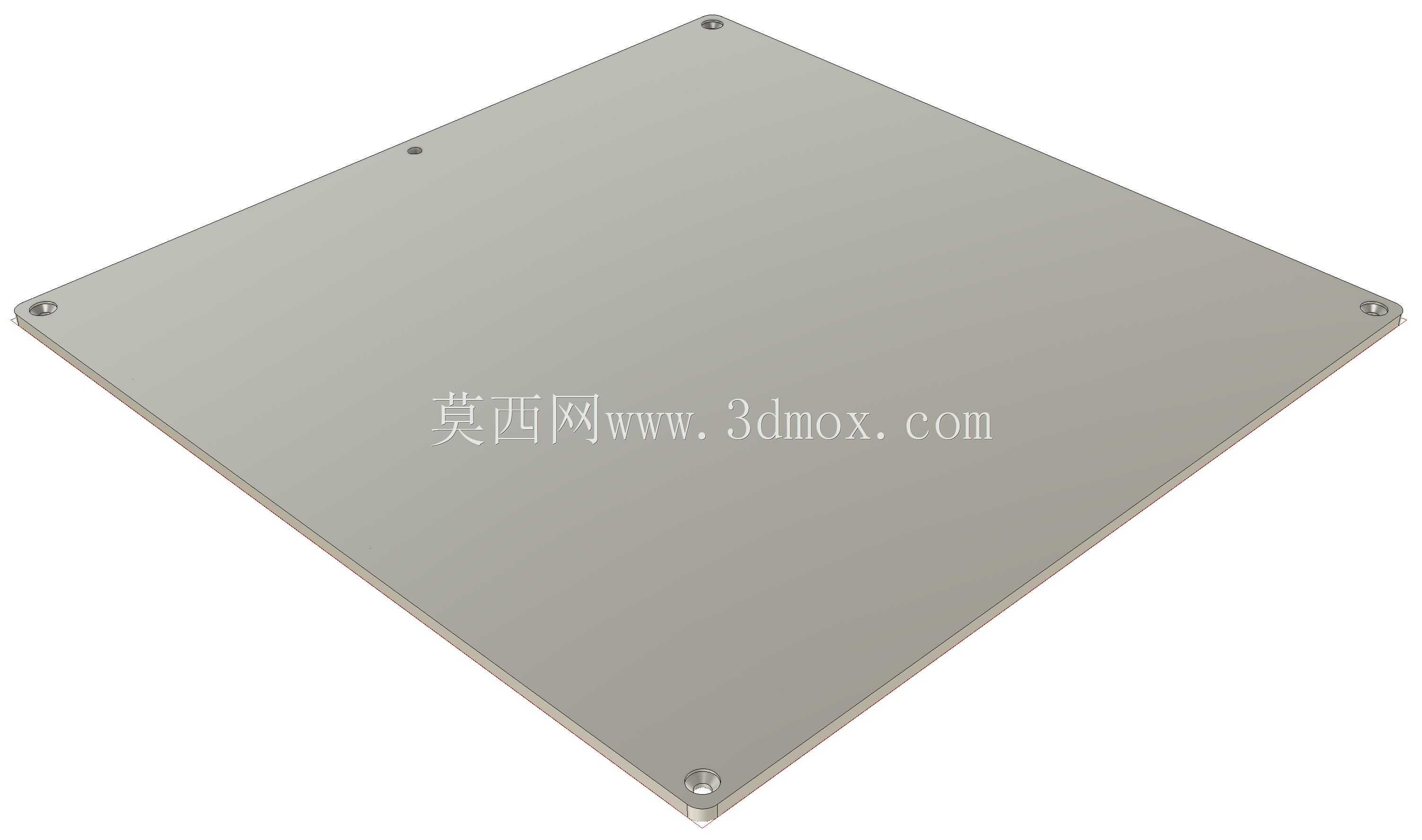

　　不会出现局部温度过高或过低的问题，长期反复加热冷却后的形变量也远低于玻纤基材，使用寿命更长。这款加热床的外形尺寸控制在220mm×220mm的正方形规格，厚度为3mm，这个尺寸刚好适配主流的i3结构等桌面级3D打印机的安装空间，不会因为尺寸过大挤占X、Y轴的运动行程，也不会因为尺寸过小限制最大打印幅面，3mm的铝板厚度在保证整体结构刚性的同时，不会过度增加Z轴运动负载，避免平台升降过程中出现晃动偏移。安装孔位的孔距设置为209mm，采用M3规格的沉孔设计，安装时可以直接配合常规的M3内六角螺丝将床板固定在底部的Y轴运动托架或者调平支架上，沉孔结构可以让螺丝头部完全埋入铝板内部，不会突出平台表面影响打印基板的铺设，

　　孔位深度经过精确计算，既保证了足够的螺纹啮合长度，也不会钻穿铝板破坏表面的发热层结构。供电设计上兼容12V与24V两种常见的直流供电规格，能够适配不同功率输出的3D打印机电源，不需要额外改装供电线路就能直接替换原有加热床，不管是老款12V供电的入门机型，还是现在主流的24V供电的静音机型都能直接适配。设计过程中首先考虑的是热形变控制，铝合金基材的热膨胀系数经过匹配选型，在常规60-110℃的工作温度区间内，整体平面度变化可以控制在0.2mm以内，配合三点或者四点调平结构，能够保证整个打印幅面内的喷嘴与平台间距一致，不需要反复进行调平操作。发热线路采用均匀排布的蚀刻工艺，覆盖整个220mm×220mm的有效加热区域，

　　边缘区域的发热线路密度适当提升，抵消边缘自然散热带来的温度差，保证整个打印区域内的温度差控制在±3℃以内，不会出现中心温度高、边角温度低的问题。平台表面可以直接搭配磨砂贴纸、PEI弹簧钢片、美纹纸等常见的打印附着介质，平整的铝制基面不需要额外打磨处理就能直接铺设，长期使用后如果表面出现划痕或者不平整，也可以通过铣床二次精加工恢复平面度，相比一次性的PCB加热床维护成本更低。实际装配过程中，这个尺寸的加热床不需要对原有设备的机架结构做任何修改，只要对应孔位锁紧固定螺丝，接好供电线路与热敏电阻测温线路就能投入使用，安装边界完全匹配常规220幅面机型的运动空间，Y轴前后运动、X轴左右运动时都不会与机架、喷嘴组件产生干涉，Z轴方向的厚度加上常规的磁贴、弹簧钢片的总厚度也不会占用过多的成型高度空间。在长时间连续打印的场景下，铝制基材的散热速度均匀，不会出现局部热量堆积导致的线路老化问题，相比玻纤板加热床长时间高温使用后容易出现的分层、鼓包问题，这款铝制加热床的长期稳定性更优，适合每天连续作业的小型打印工坊使用，也适合创客在改装自制3D打印机时作为标准平台部件选用，不需要额外自行设计孔位与发热结构，直接就能匹配常规的运动控制参数。
