牧田Dolmar链锯燃油箱密封盖结构

　　在园林养护、林业采伐、户外应急救援这类手持动力工具高频使用的场景里，链锯的燃油系统密封可靠性直接决定设备的连续作业时长，甚至关系到作业安全——一旦燃油箱盖密封失效，不仅会造成燃油泄漏浪费，在高温作业环境下还可能引发火情，同时混入杂质的燃油会快速磨损化油器、气缸等核心部件，大幅缩短整机使用寿命。这款适配牧田与Dolmar系列链锯的油箱盖，就是针对手持动力工具的严苛作业环境做的定向结构设计。

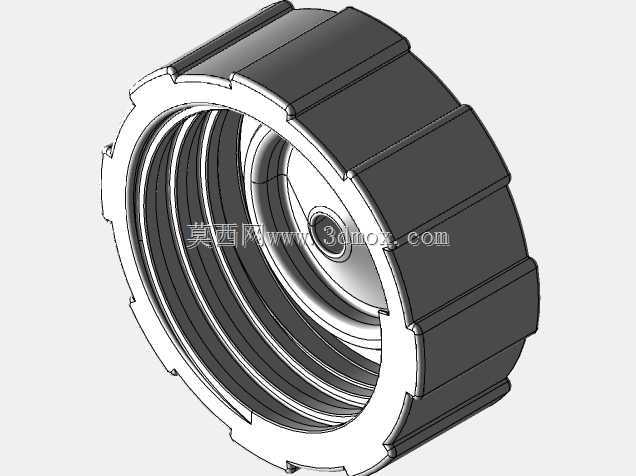

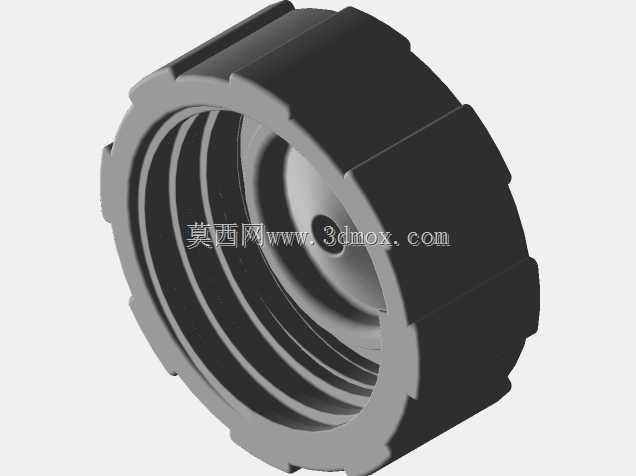

　　从实际使用场景出发，链锯作业时整机处于持续高频率振动状态，作业环境多伴随木屑、粉尘、林间潮气，部分低温林区作业时还会遇到零下十几度的低温，普通民用容器的旋盖根本无法适配这种工况。这款油箱盖的外侧做了等距分布的轴向防滑棱，棱边做了R1.2的圆角过渡，既保证戴劳保手套操作时能施加足够的拧紧力矩，不会因为手套沾了油污、木屑出现打滑，也避免棱边过于尖锐割破手套或者划伤操作人员手部。盖体的内侧是多圈梯形内螺纹，螺纹的牙距、牙型完全匹配对应型号链锯油箱口的外螺纹参数，螺纹收尾处做了退刀槽结构，保证旋合时能顺畅拧到位，不会出现卡滞、错牙的情况，拧紧后螺纹副的配合间隙控制在0.15mm以内，既保证足够的连接强度，也不会因为加工公差导致旋合过紧，后续保养时难以拧开。

　　密封结构是这个零件的核心设计点，螺纹内侧预留了标准的O型圈安装槽，槽的深度、宽度适配耐油丁腈橡胶O型圈的压缩比要求，当盖子拧到额定拧紧力矩时，O型圈的压缩量控制在20%-25%区间，这个压缩比既能在整机持续振动时保持稳定的密封面比压，防止燃油从螺纹间隙渗漏，也不会因为压缩量过大导致O型圈过早出现永久变形、老化开裂。盖体最内侧的中心定位凸台，刚好能嵌入油箱口的中心导向孔，旋盖时能自动对中，避免盖子偏斜导致密封面受力不均，同时这个凸台还能在油箱内部气压出现波动时，抵住油箱口的内侧限位台阶，防止盖子因为内部气压骤变被顶松。

　　从安装边界来看，这款盖子的最大外径匹配对应型号链锯油箱口的外围安装空间，盖体的总高度不会突出机身护板太多，避免林间作业时被树枝勾挂导致盖子意外旋松；盖体的壁厚做了均匀化设计，基本保持在2.5mm左右，采用耐油玻纤增强PP材质注塑成型时，不会出现壁厚不均导致的缩痕、内应力集中问题，即使从1.5米高度跌落到硬质林地上，也不会出现开裂、崩碎的情况。日常保养时，这个盖子的拆装不需要专用工具，徒手就能完成拧紧和拆卸，密封O型圈属于通用标准件，后期维护更换成本极低，不需要专门采购原厂定制密封件。

　　针对链锯作业时油箱内部会因为燃油消耗、温度变化出现正负气压差的情况，盖体的螺纹与密封槽之间还设计了微透气通道，通道的曲折结构既能保证油箱内部与外界大气保持压力平衡，避免出现燃油供油不畅、油箱被负压吸瘪的情况，又能防止燃油在整机倾斜、倒置时从透气通道渗漏，同时通道的孔径控制在0.3mm，能阻挡外界的木屑、粉尘进入油箱内部，避免燃油被污染。整个零件的所有棱角都做了倒钝处理，没有尖锐的飞边、毛刺，装配和使用过程中不会划伤操作人员，也不会刮蹭到机身的塑料护板。
