四电机控制回路电气面板布线结构

　　这套电控结构面向多台低压三相异步电机的集中控制场景，常见于小型生产线辅机控制、小型加工设备集群配电、通用工业单机配套电控单元，可同时完成4台电机的启停控制、回路保护、分合操作，所有电气元件集成在封闭金属箱体内，适配车间多尘、存在少量切削液飞溅的常规工业安装环境，箱体可壁挂安装也可落地支架固定，安装时需预留箱门全开的操作空间，箱体侧边预留进出线敲落孔，适配常规工业电缆布线的穿管需求。

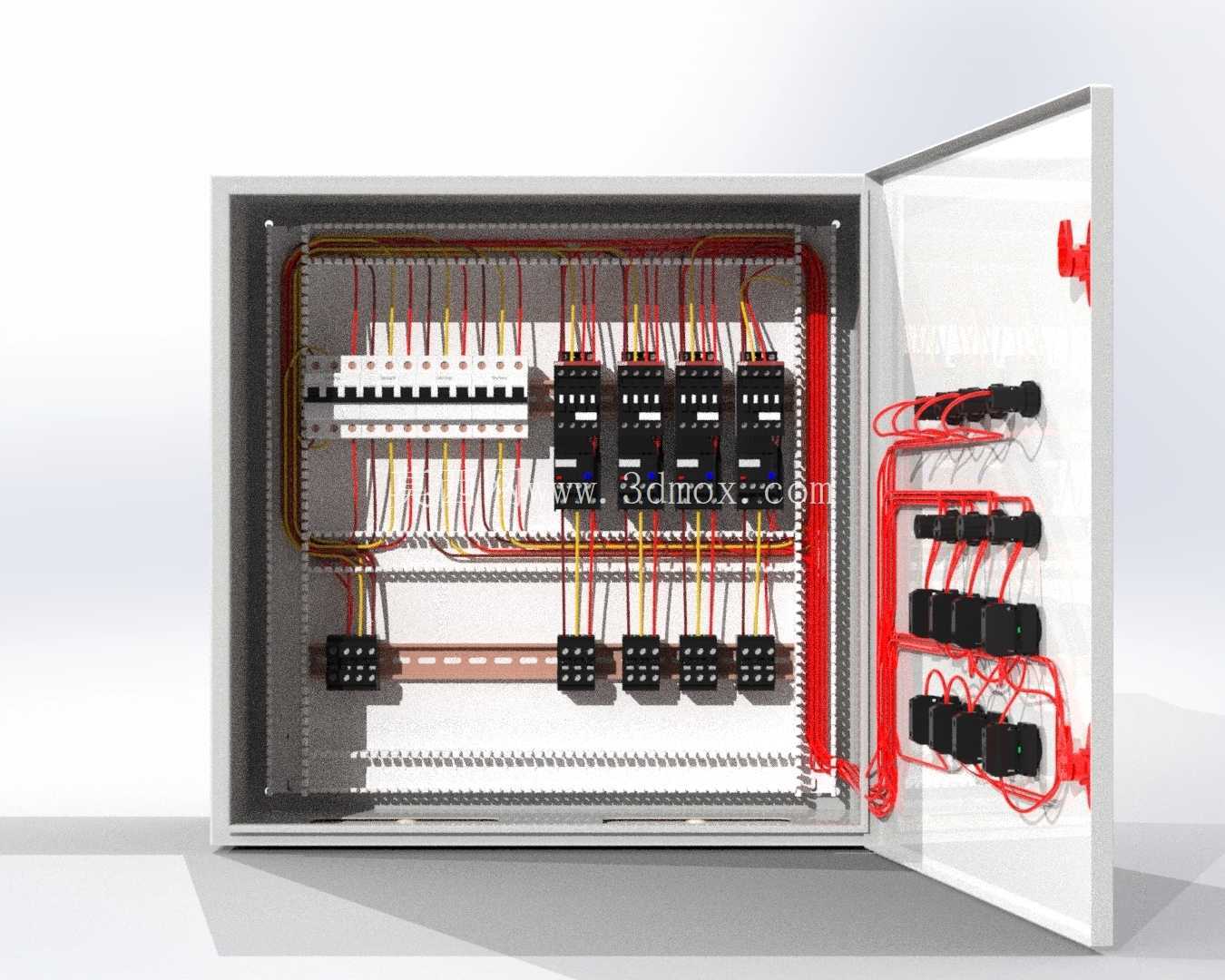

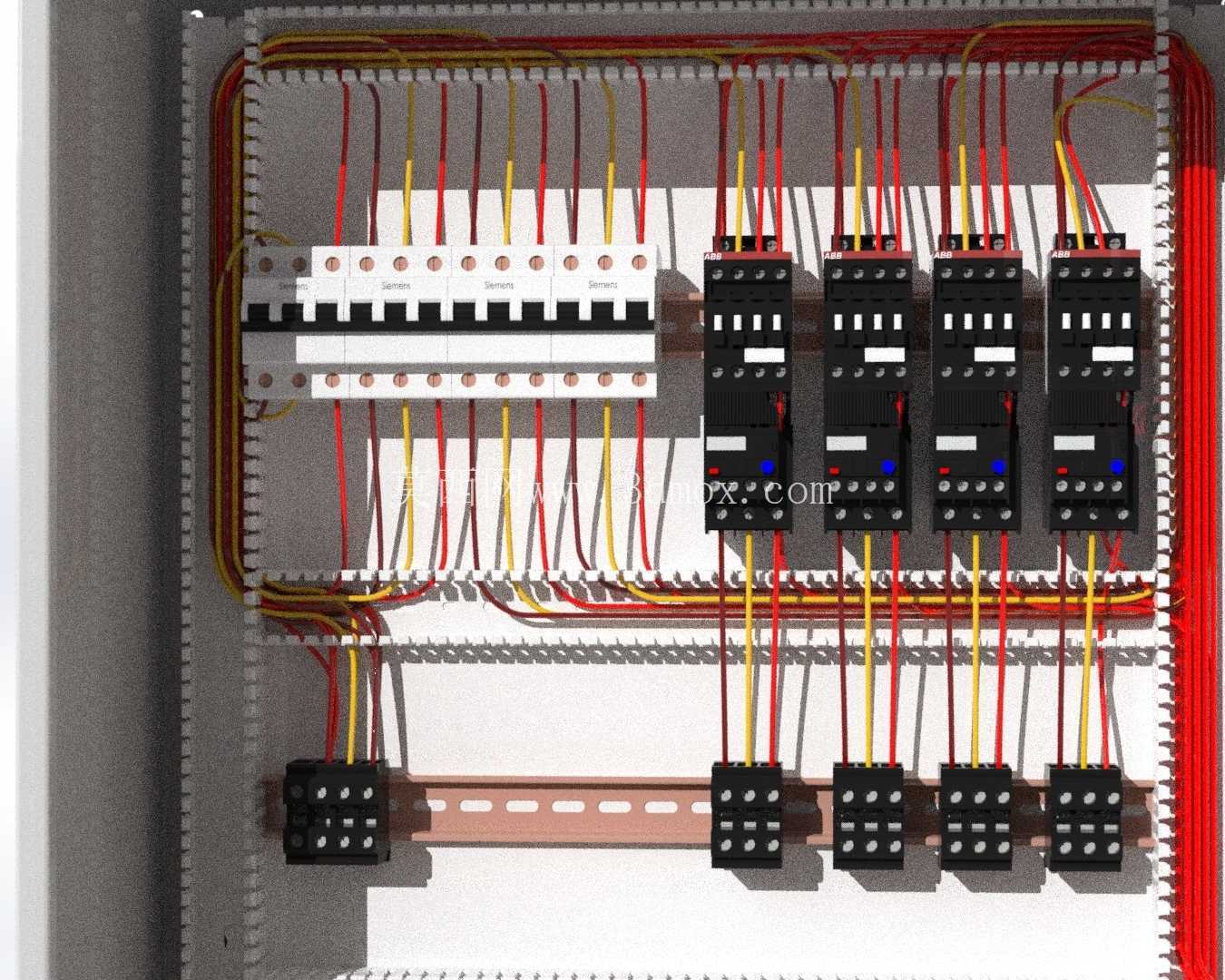

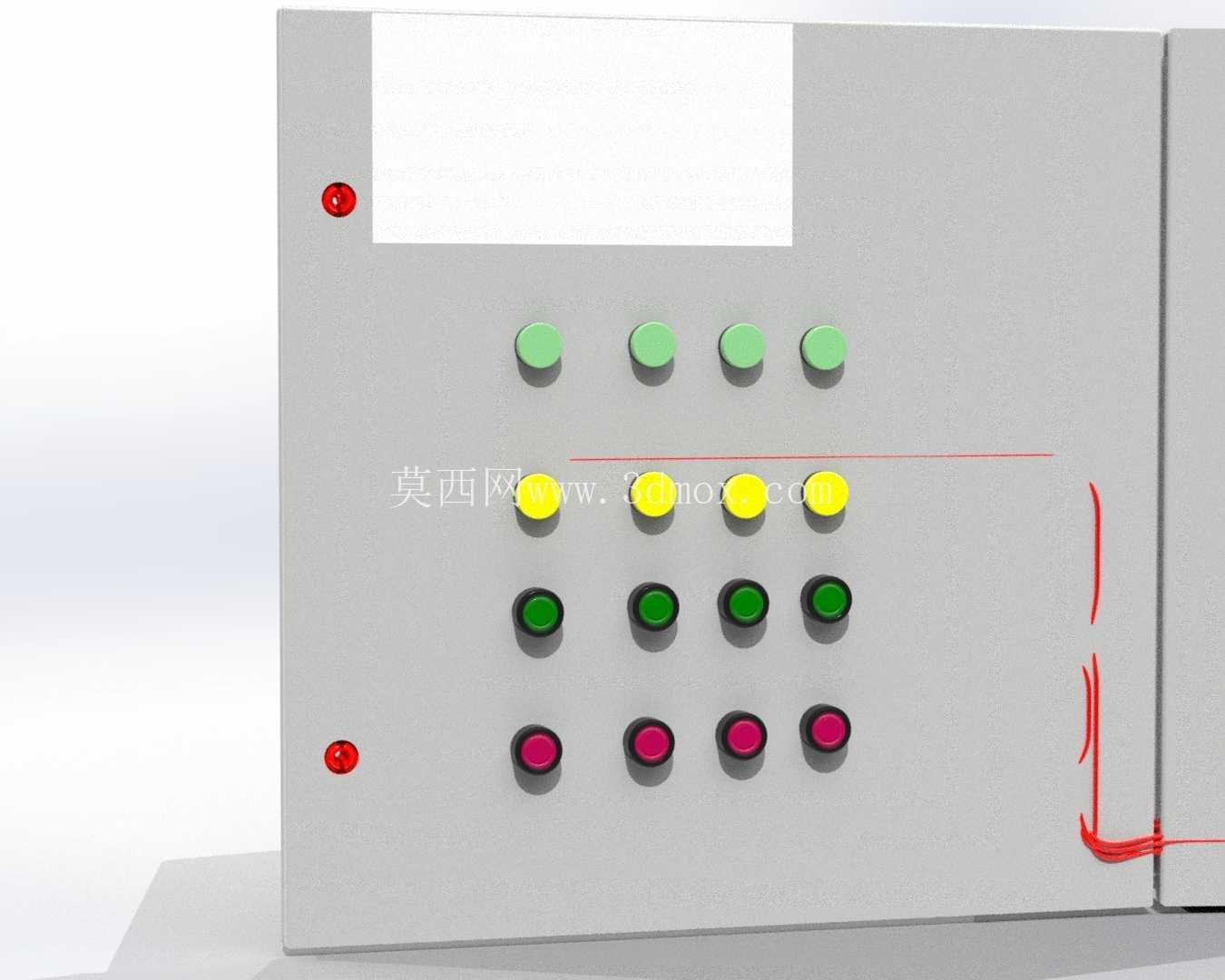

　　从结构设计逻辑来看，箱内元件排布严格遵循强弱电分离、操作回路与动力回路分层的原则，顶部排布主进线断路器与分回路微型断路器，作为各回路的短路与过载保护单元，断路器下方对应排布交流接触器，直接承接分回路出线，接触器下方设置接线端子排，所有外部电机线缆、现场操作按钮线缆全部通过端子排转接，避免柜内直接飞线，降低后期维护的查线难度。箱门内侧排布二次回路接线端子与分回路状态指示相关元件，柜门与箱体之间的走线采用带护套的多芯软线，预留足够的开门回转余量，避免长期开关门造成线缆弯折断裂。

　　布线工艺上，动力回路采用不同颜色的线缆区分相序，红色对应C相、黄色对应A相、绿色对应B相，黑色为零线，黄绿双色为保护接地，所有线缆沿箱体内侧的布线槽规整排布，线槽带盖设计避免线缆外露，每个接线端子处预留合适的线缆余量，接线端全部套有对应线号管，线号标识与电气原理图一一对应，方便后期故障排查。元件选型上，主断路器根据4台电机的总额定电流选择适配的壳架等级，分回路断路器根据单台电机额定电流的1.5-2.5倍选择额定电流，匹配电机启动时的短时冲击电流，交流接触器的额定电流大于对应电机的额定工作电流，触点容量满足AC-3使用类别的要求，接线端子采用导轨式安装结构，统一固定在箱内的标准DIN导轨上，导轨与箱体之间通过接地螺栓可靠连接，保证整个金属柜体的保护接地连续性。

　　安装边界方面，箱体的安装孔位设置在箱体背部的四个角，安装时需保证箱体垂直，倾斜角度不超过5度，避免影响断路器等元件的脱扣动作特性，箱体顶部与障碍物的距离不小于200毫米，保证进线电缆的弯曲半径满足要求，箱体左右两侧预留不小于100毫米的散热空间，避免密闭空间内元件温升过高。实际使用过程中，操作人员可通过打开箱门操作各分回路断路器完成对应电机的通电与断电，接触器的吸合状态可通过元件自带的机械指示窗直接观察，端子排的排布顺序与回路顺序一一对应，后期更换元件时无需大范围拆解柜内布线，只需断开对应回路的断路器即可完成带电区域外的元件更换作业。整个布线结构充分考虑了工业现场的维护便利性，所有元件均采用标准导轨安装件，无需定制特殊安装支架，替换件通用性强，柜内的布线槽预留了约30%的空余空间，方便后期追加少量辅助回路的线缆敷设，接地排单独设置在箱体底部，所有金属元件的安装支架、柜门、箱体本体都通过接地导线与接地排可靠连接，满足低压配电设备的接地安全要求。
