六类屏蔽RJ45网络信息模块结构设计

在综合布线系统的终端接入环节，RJ45信息模块是承担水平线缆与终端设备物理连接的核心部件，本次设计的六类Keystone型RJ45模块，主要适配标准86型面板、配线架的通用安装位，满足千兆以太网传输的链路性能要求。从实际工程应用来看，这类模块广泛部署在办公建筑、数据中心、工业厂区的墙面信息点、机柜配线架端，是结构化布线中用量最大的接插件之一，其结构可靠性直接影响整条链路的回波损耗、近端串扰等传输指标。

设计过程中首先遵循Keystone标准安装接口的尺寸边界，模块整体卡扣位的宽度、卡接凸台的位置完全匹配通用面板的安装槽尺寸，无需额外改造即可直接卡装固定，安装时仅需将模块沿卡槽推入，两侧的弹性卡扣即可自动卡入面板的定位槽，拆卸时按压卡扣即可取出，大幅提升现场布线的施工效率。模块内部的金针排布严格按照六类传输要求设计，8根接触金针采用错位排列结构，相邻线对的金针位置做偏移处理，降低线对之间的信号串扰，金针接触端采用弧形接触面，保证与水晶头金片的接触压力稳定在合理区间，既避免接触压力过小导致的接触电阻过大，也防止压力过大造成水晶头插拔磨损过快。

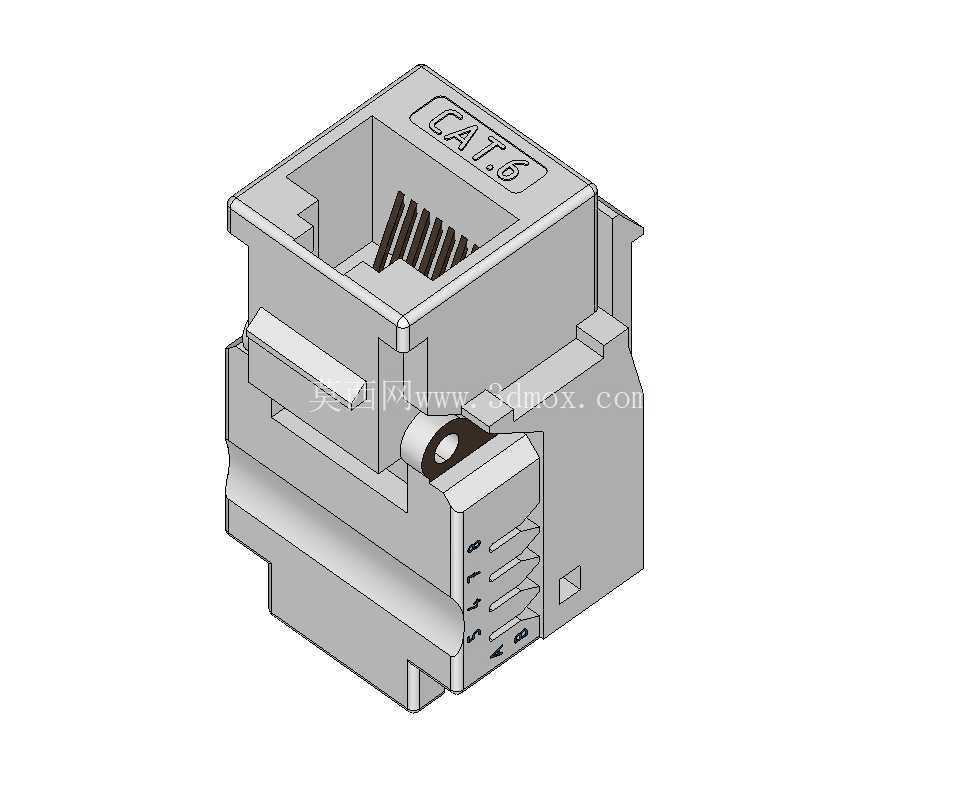

模块的主体外壳采用阻燃PC材质注塑成型，外壳上预留的CAT.6标识位清晰标注传输等级，方便施工时快速识别模块类型。模块尾部的线卡结构采用分层设计，可按照T568A/T568B两种线序标准将双绞线的四对线分别卡入对应的卡槽，线卡的压接齿可刺破线缆绝缘层与铜芯形成可靠连接，无需焊接即可完成端接，降低现场施工的技术门槛。模块侧面的弹性卡爪除了承担面板安装的固定功能外，还做了加强筋设计，反复插拔500次以上仍能保持足够的卡紧力，避免长期使用后模块从面板脱落。

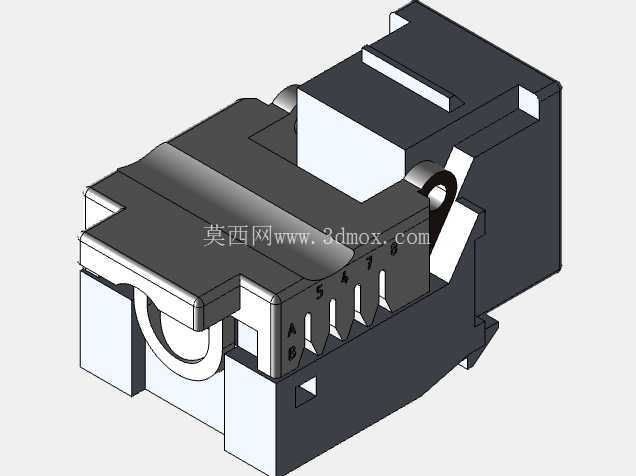

从结构细节来看，模块内部设置了多道隔离筋，将四对双绞线的端接位置做物理分隔，进一步减少信号传输过程中的线间串扰，金针的根部做了防折弯处理，端接线缆时不会因为外力按压造成金针移位变形。模块的插拔导向口做了倒角设计，水晶头插入时可自动对中，避免斜插造成的金针弯折，导向口内部的防呆结构可防止水晶头反插，减少施工中的误操作。模块整体的外形尺寸控制在标准Keystone模块的允许范围内，长度方向预留足够的端接空间，即使是带屏蔽层的六类线缆端接后，也不会因为模块长度过长导致面板盖无法闭合。

在实际选型使用中，这类模块可兼容所有标准RJ45接头的设备，包括计算机、网络交换机、IP电话、网络摄像头等终端，传输带宽可满足250MHz范围内的千兆以太网传输要求，适配水平子系统的永久链路部署。设计时充分考虑现场施工的容错性，线卡的卡槽宽度适配23AWG至26AWG线规的双绞线，无论是实心铜芯还是多股铜芯的网线都能可靠压接，模块外壳的抗冲击性能满足IK04防护等级要求，施工过程中轻微的磕碰不会造成外壳开裂。模块的接触金针表面做了镀金处理，镀层厚度满足行业传输要求，可抵御长期使用中的氧化腐蚀，保证接触性能长期稳定，减少后期运维的更换成本。
